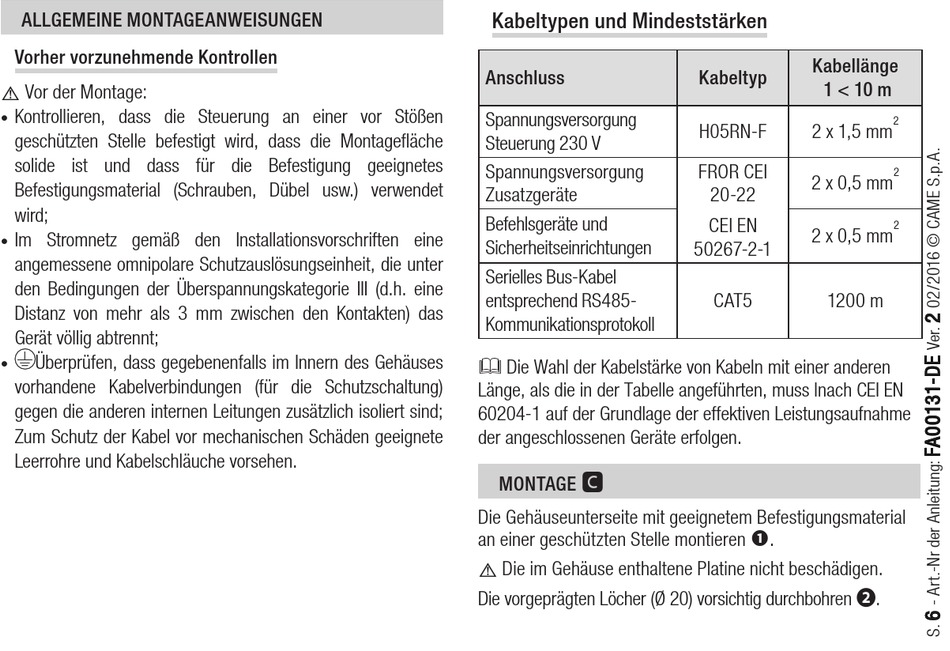

ALLGEMEINE MONTAGEANWEISUNGEN
Vorher vorzunehmende Kontrollen
⚠ Vor der Montage:
Kontrollieren, dass die Steuerung an einer vor Stößen
•
geschützten Stelle befestigt wird, dass die Montagefläche
solide ist und dass für die Befestigung geeignetes
Befestigungsmaterial (Schrauben, Dübel usw.) verwendet
wird;
Im Stromnetz gemäß den Installationsvorschriften eine
•
angemessene omnipolare Schutzauslösungseinheit, die unter
den Bedingungen der Überspannungskategorie III (d.h. eine
Distanz von mehr als 3 mm zwischen den Kontakten) das
Gerät völlig abtrennt;
Überprüfen, dass gegebenenfalls im Innern des Gehäuses
•
vorhandene Kabelverbindungen (für die Schutzschaltung)
gegen die anderen internen Leitungen zusätzlich isoliert sind;
Zum Schutz der Kabel vor mechanischen Schäden geeignete
Leerrohre und Kabelschläuche vorsehen.
Kabeltypen und Mindeststärken
Anschluss
Spannungsversorgung
Steuerung 230 V
Spannungsversorgung
Zusatzgeräte
Befehlsgeräte und
Sicherheitseinrichtungen
Serielles Bus-Kabel
entsprechend RS485-
Kommunikationsprotokoll
Die Wahl der Kabelstärke von Kabeln mit einer anderen
Länge, als die in der Tabelle angeführten, muss lnach CEI EN
60204-1 auf der Grundlage der effektiven Leistungsaufnahme
der angeschlossenen Geräte erfolgen.
��
MONTAGE
Die Gehäuseunterseite mit geeignetem Befestigungsmaterial
an einer geschützten Stelle montieren
⚠ Die im Gehäuse enthaltene Platine nicht beschädigen.
Die vorgeprägten Löcher (Ø 20) vorsichtig durchbohren ❷.
Kabellänge
Kabeltyp
1 < 10 m
H05RN-F
2 x 1,5 mm
FROR CEI
2 x 0,5 mm
20-22
CEI EN
2 x 0,5 mm
50267-2-1
CAT5
1200 m
.
2
2
2
