Garmin NMEA 2000 Installationsanweisungen Seite 7

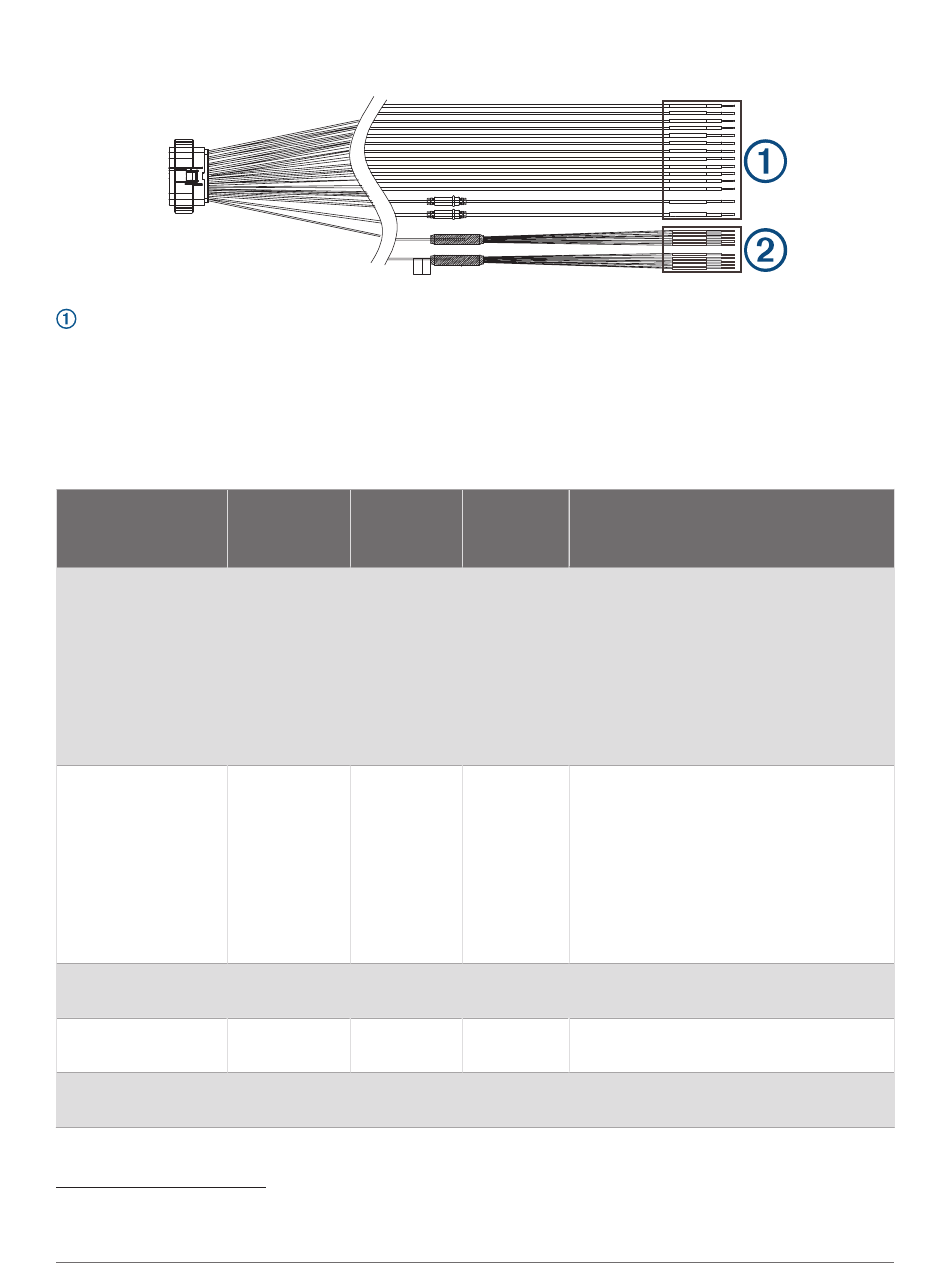

X1-Kabelbaum
X1-Primärleitungsverbindungen
Die Primärleitungen am X1-Kabelbaum werden mit den entsprechenden Geräten auf dem Schiff verbunden, um
eine digitale Steuerung oder Überwachung zu ermöglichen. Wenn Sie ein oder mehrere Geräte mit einer Leitung
an diesem Kabelbaum verbunden haben, müssen Sie die Leitung verwenden, die mindestens den in der Tabelle
angegebenen Leitungsquerschnitt aufweist. Bei langen Kabelwegen sollten Sie evtl. eine dickere Leitung
verwenden, um den Leistungsverlust zu minimieren.
HINWEIS: Bestimmen Sie anhand der ABYC- oder der vor Ort und regional geltenden Standards die maximale
Länge und den maximalen Querschnitt der Leitungsverlängerungen.
Leitungsbezeich­
Leitungsfarbe
nung
CH 1-TOGGLE 1(5A) Grau
CH 2-TOGGLE 2(5A) Blau
CH 3-TOGGLE 3(5A) Orange
CH 4-TOGGLE 4(5A) Violett
CH 5-TOGGLE 5(5A) Grün
1
Alle Schalter am Garmin Boat Switch Gerät müssen in der Kartenplotter-Software konfiguriert werden, um ordnungsgemäß zu funktionieren
ration, Seite 19)
Softwaresi­
Leitungsqu­
cherungs­
erschnitt
wert
AWG 14 5 A
AWG 14 5 A
AWG 14 5 A
AWG 14 5 A
AWG 14 5 A
Funktion der Leitung
Bietet einen Ausgang für einen rastenden
Schalter, der zur Verwendung mit roten/
grünen Navigationslichtern vorgesehen
1
ist .
Standardmäßig ist dieser Kanal für die
Bedienung der Navigationslichter mit CH
2-TOGGLE 2(5A) verknüpft
für Navigations- und Ankerlichter,
Seite 13).
Bietet einen Ausgang für einen rastenden
Schalter, der zur Verwendung mit weißen
Navigations-/Ankerlichtern vorgesehen
1
ist .
Standardmäßig ist dieser Kanal für die
Bedienung der Navigationslichter mit CH
1-TOGGLE 1(5A) verknüpft
für Navigations- und Ankerlichter,
Seite 13).
Bietet einen Ausgang für einen rastenden
1
Schalter .
Bietet einen Ausgang für einen rastenden
1
Schalter .
Bietet einen Ausgang für einen rastenden
1
Schalter .
(Verkabelung
(Verkabelung
(Schalterkonfigu­
