Garmin NMEA 2000 Installationsanweisungen Seite 10

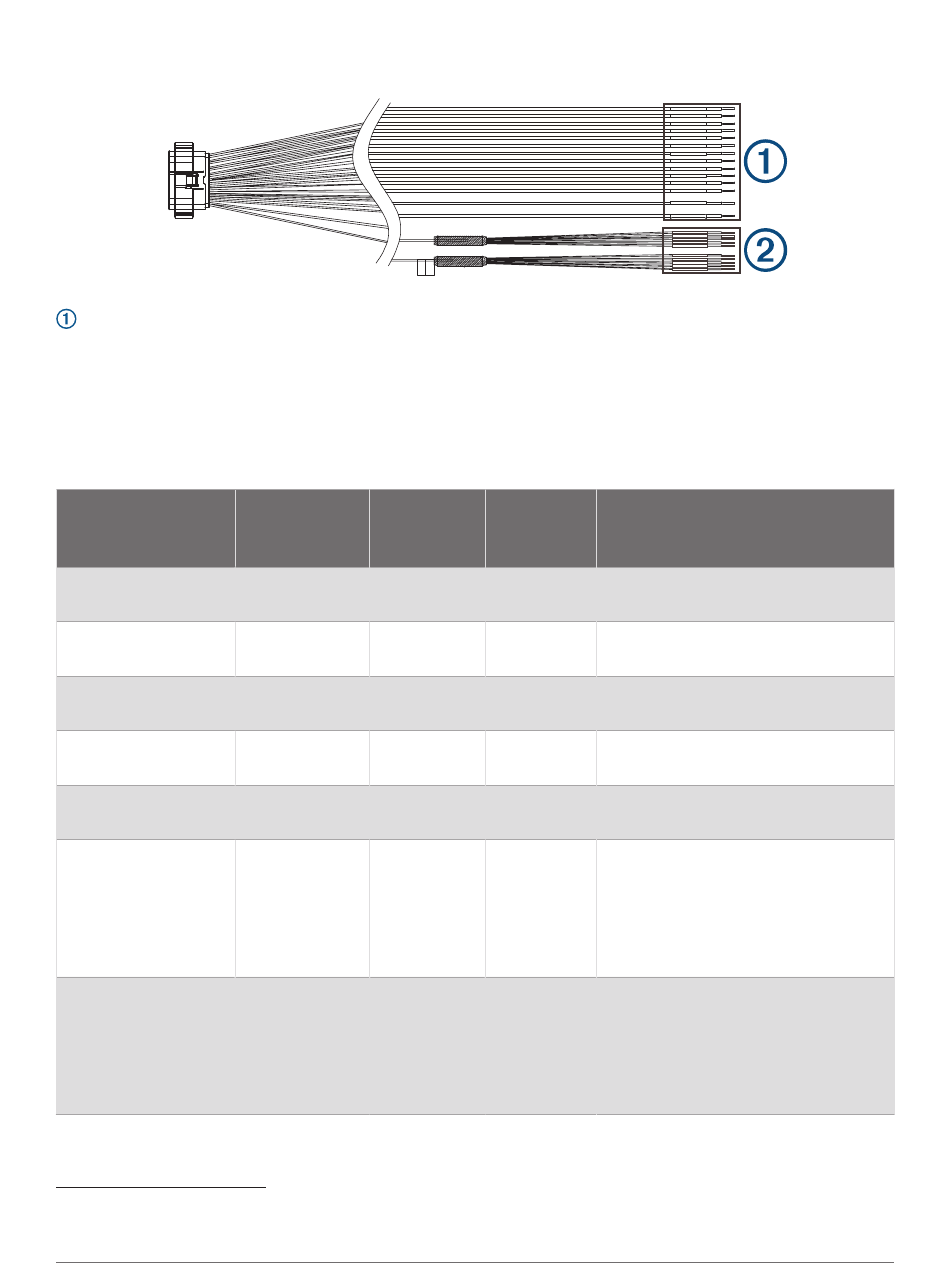

X2-Kabelbaum
X2-Primärleitungsverbindungen
Die Primärleitungen am X2-Kabelbaum werden mit den entsprechenden Geräten auf dem Schiff verbunden, um
eine digitale Steuerung oder Überwachung zu ermöglichen. Wenn Sie ein oder mehrere Geräte mit einer Leitung
an diesem Kabelbaum verbunden haben, müssen Sie die Leitung verwenden, die mindestens den in der Tabelle
angegebenen Leitungsquerschnitt aufweist. Bei langen Kabelwegen sollten Sie evtl. eine dickere Leitung
verwenden, um den Leistungsverlust zu minimieren.
HINWEIS: Bestimmen Sie anhand der ABYC- oder der vor Ort und regional geltenden Standards die maximale
Länge und den maximalen Querschnitt der Leitungsverlängerungen.
Leitungsbezeichnung Leitungsfarbe
CH 17-DIMMABLE
1(10A)
CH 18-DIMMABLE
2(10A)
CH 19-DIMMABLE
3(10A)
CH 20-DIMMABLE
4(5A)
CH 21-DIMMABLE
5(5A)
CH 22-VOLT TANK 1
CH 23-VOLT TANK 2
1
Alle Schalter am Garmin Boat Switch Gerät müssen in der Kartenplotter-Software konfiguriert werden, um ordnungsgemäß zu funktionieren
ration, Seite 19)
10
Leitungsqu­
erschnitt
Grau AWG 14
Blau AWG 14
Orange AWG 14
Violett AWG 14
Grün AWG 14
Pink AWG 16
Weiß AWG 16
Softwaresi­
cherungs­ Funktion der Leitung
wert
Bietet einen Ausgang für einen
10 A
dimmbaren rastenden Schalter
Bietet einen Ausgang für einen
10 A
dimmbaren rastenden Schalter
Bietet einen Ausgang für einen
10 A
dimmbaren rastenden Schalter
Bietet einen Ausgang für einen
5 A
dimmbaren rastenden Schalter
Bietet einen Ausgang für einen
5 A
dimmbaren rastenden Schalter
Ermöglicht die Überwachung des
spannungsbasierten Sensors für
Tank 1.
Nicht
verfügbar
Muss über die Leitung CH 32 TANK
SENSOR GROUND am X2-Kabelbaum
mit der Masse verbunden werden.
Ermöglicht die Überwachung des
spannungsbasierten Sensors für
Tank 2.
Nicht
verfügbar
Muss über die Leitung CH 32 TANK
SENSOR GROUND am X2-Kabelbaum
mit der Masse verbunden werden.
1
.
1
.
1
.
1
.
1
.
(Schalterkonfigu­
