inVENTer Flex aV100 Montageanleitung Seite 8

EINBAU UND MONTAGE
4 x
14
i
TIPP: Bringen Sie das Dichtband erst
unmittelbar vor der Montage der Grundplatte
an. Dadurch verhindern Sie ein zu starkes
Aufquellen des Dichtungsbandes und erleich-
tern die Montage.

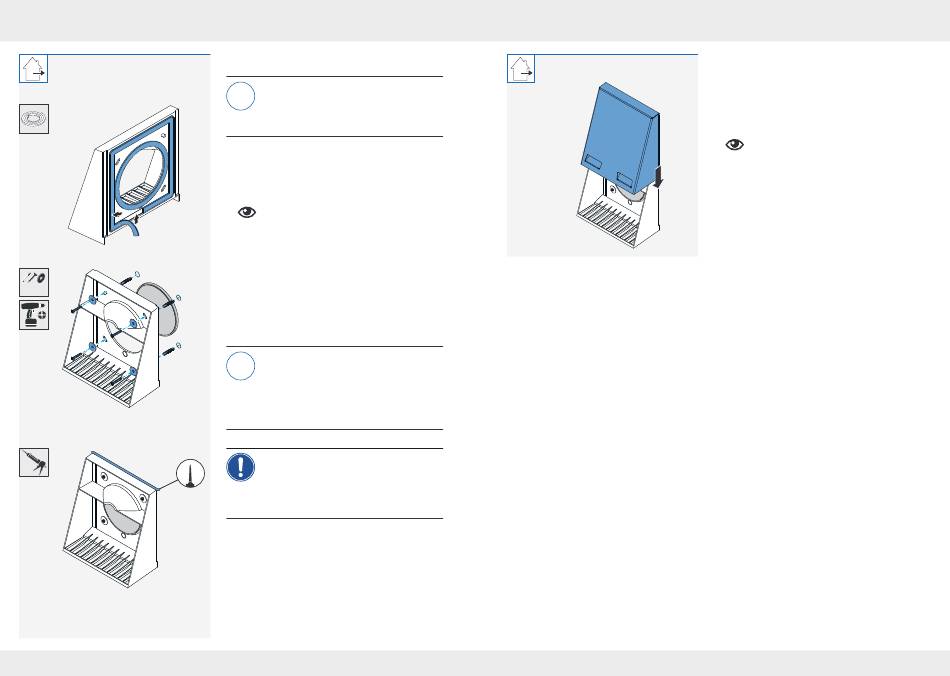

► Befestigen Sie das Dichtband, 9 mm, außenwand-
seitig und umlaufend auf der Grundplatte:
• bündig zur Öffnung für die Wandeinbauhülse
• entlang der Führung an der Außenkante.
• Die Befestigungslöcher nicht abdichten!
!
• Das Dichtband darf nicht an der Innen-
kante der Öffnung Wandeinbauhülse
überstehen.
► Setzen Sie die Dübel in die Bohrungen ein.
► Verschrauben Sie die Grundplatte Wetterschutz-
haube mit 4 Schrauben und Unterlegscheiben in
den Dübeln.
i
TIPP: Nutzen Sie beim Anbringen der Grund-
platte der Wetterschutzhaube Flex aV100 an
Außenwände mit Dämmung oder bei Einsatz
des Wandeinbaublocks/Wandeinbausystem
Simplex Dämmstoffdübel zur Befestigung.
Diese sind nicht im Lieferumfang enthalten,
sie sind optional erhältlich.
HINWEIS: Bei falscher Versiegelung der
Fuge zwischen Grundplatte und Außen-
wand kann die Abdeckung nicht aufgesetzt
werden.
• Versiegeln Sie nur die obere Fuge wischen
Grundplatte und Außenwand.
► Versiegeln Sie die obere Fuge zwischen der
Grundplatte und der Außenwand mit dauerelasti-
scher Außen-Dichtungsmasse.
Außenabschluss Flex aV100 | Montageanleitung Außenabschluss Flex aV100 | Montageanleitung
EINBAU UND MONTAGE
► Setzen Sie die Abdeckung von oben auf die Grund-
platte.
► Ziehen Sie die Abdeckung bis zum Anschlag nach
unten.
Die Führungen an der Abdeckung haken
!
hinter der Grundplatte ein.
 Sie haben die Wetterschutzhaube Flex aV100
montiert.
15
