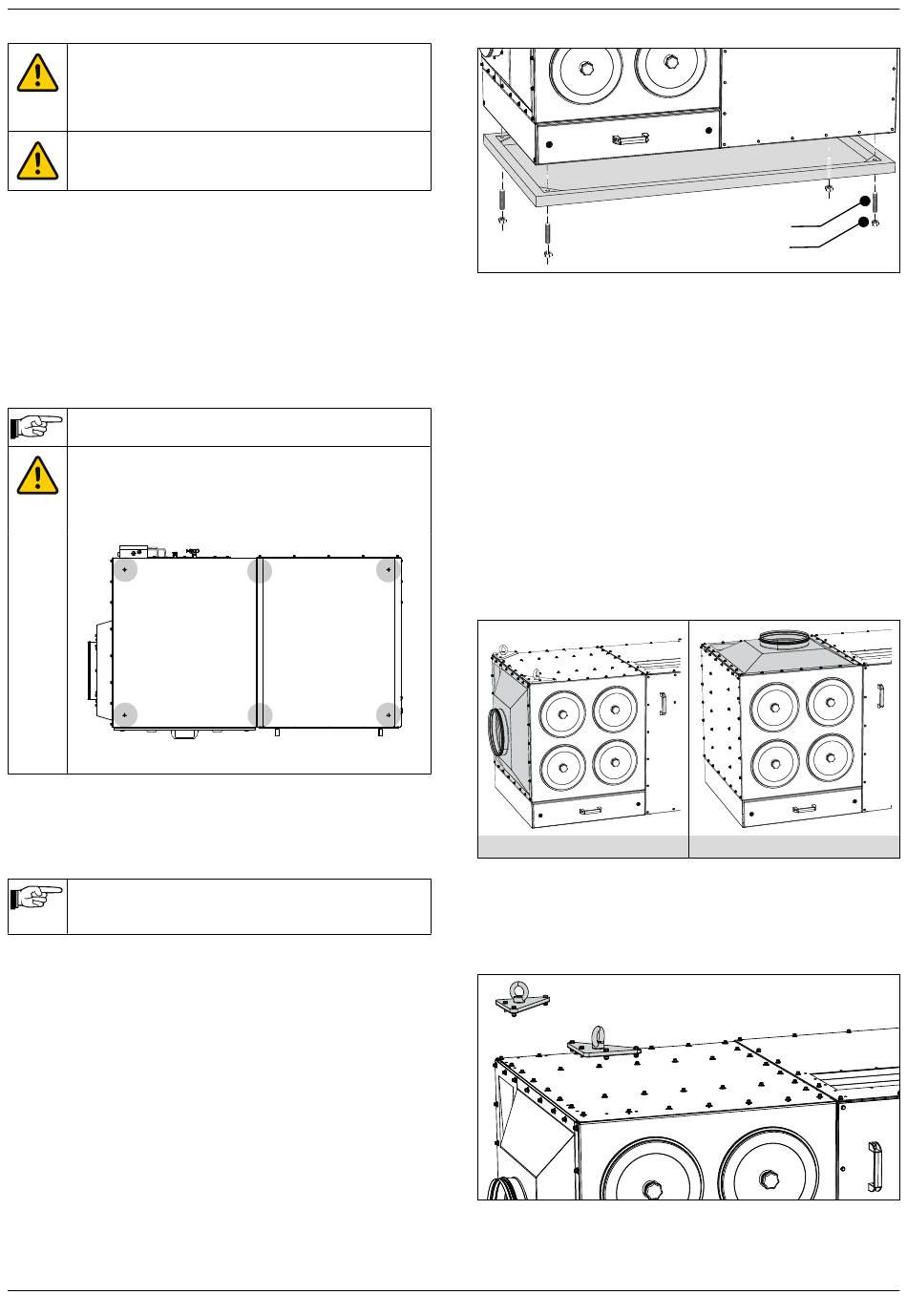

WARNHINWEIS!
Vor der Installation der Einheit die Tragfähigkeit des
Fundaments bzw. der Befestigungskonstruktion
sicherstellen! Siehe Abschnitt 1.5 für die Gewichte
der Einheiten.
Für eine sichere Montage des Geräts unbedingt die
Hebeanweisungen in Abschnitt 4.3 und Abb. III auf
Seite 16 befolgen.
Hubketten, Hubseile oder Schlingen an den 4
Ringschrauben (oben auf dem Gerät) anbringen.
Die Einheit mit einer Hebevorrichtung zum Einsatzbereich
transportieren.
Einheit in die endgültige Einbauposition heben.
A
Befestigung auf dem Boden
Sicherstellen, dass die Einheit horizontal ausgerichtet (in
Waage) ist.
Bei Bedarf Einheit mit Ausgleichscheiben ausrichten.
ACHTUNG
Für die horizontale Ausrichtung sowohl die
Winkelbereiche als auch die Schnittstelle zwischen
Filter- (A) und Ventilatorgehäuse (B) ausreichend
unterstützen.
6 Unterstützungspunkte (Untenansicht)
Montage auf Plattform oder Gestell
Einheit muss bei Aufstellung auf einer Plattform oder einem
Gestell damit befestigt werden.
Für die Außenabmessungen und
Befestigungsöffnungen siehe Abb. IV auf Seite
17.
Das Paket enthält 4 Schraubbolzen zu 100 mm und 4
Sicherungsmuttern.
Abb. 4.1
Die 4 Schraubbolzen (A) im Boden der Einheit einsetzen.
Mit den 4 Sicherungsmuttern (B) auf der Plattform bzw.
dem Gestell befestigen.
Sicherstellen, dass die Einheit horizontal ausgerichtet (in
Waage) ist.
0000104046/010922/B MDB-Compact PRO
C
C
A
B
C
C
B
A
B
D
E
C
Abb. 4.1
Installation auf Plattform oder Gestell (Gestellabbildung rein
indikativ)
1
4.5

Lufteinlassmodul und Abdeckplatte

2
MDB-2/C
Lufteinlassmodul und Abdeckplatte sind bereits an einer
festgelegten Position vormontiert.

MDB-4/C und MDB-6/C

Lufteinlassmodul sowie Ablenk- und Abdeckplatte werden
separat zur Verfügung gestellt. Je nach spezifischer Situation
lässt sich das Lufteinlassmodul wie folgt montieren:
Abb. 4.2
- entweder links vom Gerät (A); bzw.
- oben auf dem Gerät (B)
A: Einlass links
Abb. 4.2 Position des Lufteinlassmoduls
Abb. 4.3
An der Geräteoberseite links die beiden Eckplatten mit den
Ringschrauben demontieren.
Abb. 4.3 Eckplatten mit Ringschrauben
F
G
(M10x25)
C
C
A (4x)
B (4x)
4
3
B: Einlass oben
8
