1.9
Transport der Einheit
Der Hersteller haftet für keinerlei Transportschäden nach
Ablieferung der Einheit. Gehen Sie immer vorsichtig mit der
Einheit und/oder eventuellen dazugehörigen Optionen bzw.
Zubehör um.
Für Hebeanweisungen siehe Abschnitt 4.3.
2
PRODUKTBESCHREIBUNG
2.1
Komponenten
Der MDB-Compact umfasst folgende Hauptbestandteile und
-Elementen:

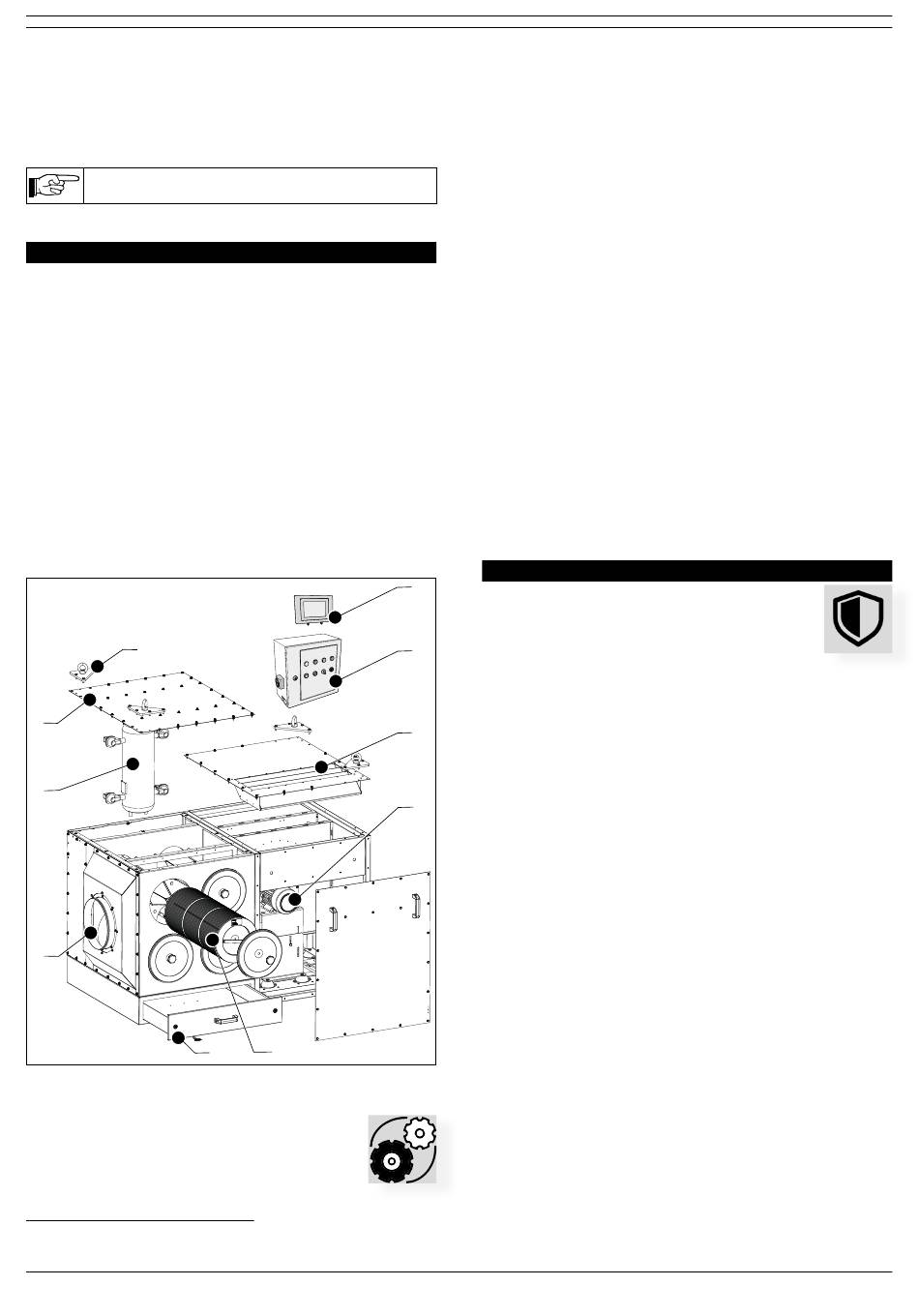

Abb. 2.1
A
Eckplatte mit Ringschraube (4)
B
Abdeckplatte
C
RamAir™ Impulsverstärker (Filterreinigungssystem), inkl.
Druckluftbehälter
D Lufteinlassmodul
E
Staubschublade
F
Filterpatrone (2/4/6)
G Absaugventilator
H Luftauslass
I
ControlPro/Panel
J
ControlPro/HMI
A (4x)
B
C
D
Abb. 2.1
Hauptkomponenten
2.2
Arbeitsweise
Die vom externen Gerät stammende verunreinigte
Luft wird über den an der linken
befindlichen Lufteinlass zugeführt. Die Luft passiert
dann die im Gehäuse befindlichen Filterpatronen. Die gefilterte
2.
Bei den Geräten MDB-4/C und MDB-6/C kann das Lufteinlassmodul oben auf
der Einheit montiert werden.
0000104046/010922/B MDB-Compact PRO
E
F
Geräteseite
2
Luft wird über den Auslass des Ventilatorgehäuses in die
Werkstatt zurückgeblasen.
Die Filterpatronen werden einzeln durch Druckluftimpulse
gereinigt. Dieses System wird RamAir™-Impulsverstärker
genannt. Der Staub und die Schmutzpartikel werden der
Staubschublade aufgefangen.
Hinter dem Lufteinlassmodul befindliche Ablenkplatten
verteilen die Staublast über die Filterpatronen und fungieren
gleichzeitig als Funkenfänger.
2.2.1
Steuerungssystem
Das MDB-Compact ist am Steuerungssystem ControlPro
angeschlossen.
Das ControlPro ist eine intelligente Steuerungsplattform für die
Ansteuerung des Filtersystems mitsamt Absaugventilator. Sie
umfasst ein umfassendes Paket an Funktionalitäten für die
Überwachung und Ansteuerung des RamAir™-
Impulsverstärkers (Filterreinigungssystem) inkl. des dafür
erforderlichen Luftstroms und der Ventilatordrehzahl. Über das
benutzerfreundliche HMI (Mensch-Maschine-Schnittstelle /
Benützeroberfläche) können Sie alle erforderlichen Parameter
programmieren. Das HMI bietet zu jeder Zeit einen klaren
Einblick in den Systemstatus und die Systemleistung.
Das an ein Netzwerk angeschlossenen ControlPro kann auch
einen Fernzugriff ermöglichen.
3
SICHERHEITSVORSCHRIFTEN
J
Allgemeine Hinweise
Der Hersteller haftet nicht für Verletzungen oder
Beschädigungen des Produkts, die sich aus einer
I
Nichtbeachtung der in dieser Anleitung enthaltenen
Sicherheitsvorschriften ergeben oder Folge von Fahrlässigkeit
bei Montage, Gebrauch, Wartung und Reparatur des auf dem
Titelblatt vermerkten Produkts und dessen Zubehör sind.
Je nach spezifischen Arbeitsbedingungen und benutztem
H
Zubehör können zusätzliche Sicherheitsvorschriften
erforderlich sein. Wenden Sie sich sofort an Ihren Händler,
wenn sich bei Gebrauch des Produkts eine potentielle Gefahr
herausstellt.
G
Der Produktnutzer ist immer vollständig für die
Einhaltung der örtlich gültigen
Sicherheitsbestimmungen und Richtlinien
verantwortlich. Befolgen Sie alle anwendbaren
Sicherheitsbestimmungen und Richtlinien.
Betriebsanleitung
- Alle Personen, die an oder mit diesem Produkt arbeiten,
müssen mit den Inhalten dieser Anleitung vertraut sein und
strikt die hierin enthaltenen Anweisungen befolgen. Das
Personal ist an Hand der Anleitung einzuweisen und muss
alle darin enthaltenen Vorschriften und Anweisungen
beachten.
- Nie von der Reihenfolge der auszuführenden Handlungen
abweichen.
- Die Anleitung immer in der Nähe des Produkts aufbewahren.
Piktogramme und Anweisungen auf dem Produkt
(sofern vorhanden)
- Auf dem Produkt angebrachte Piktogramme, Warnungen und
Anweisungen gehören zu den getroffenen
Sicherheitsvorrichtungen. Sie dürfen nicht abgedeckt oder
entfernt werden und müssen während der gesamten
Lebensdauer des Produkts vorhanden und deutlich zu lesen
sein.
