4. Bedienungselemente

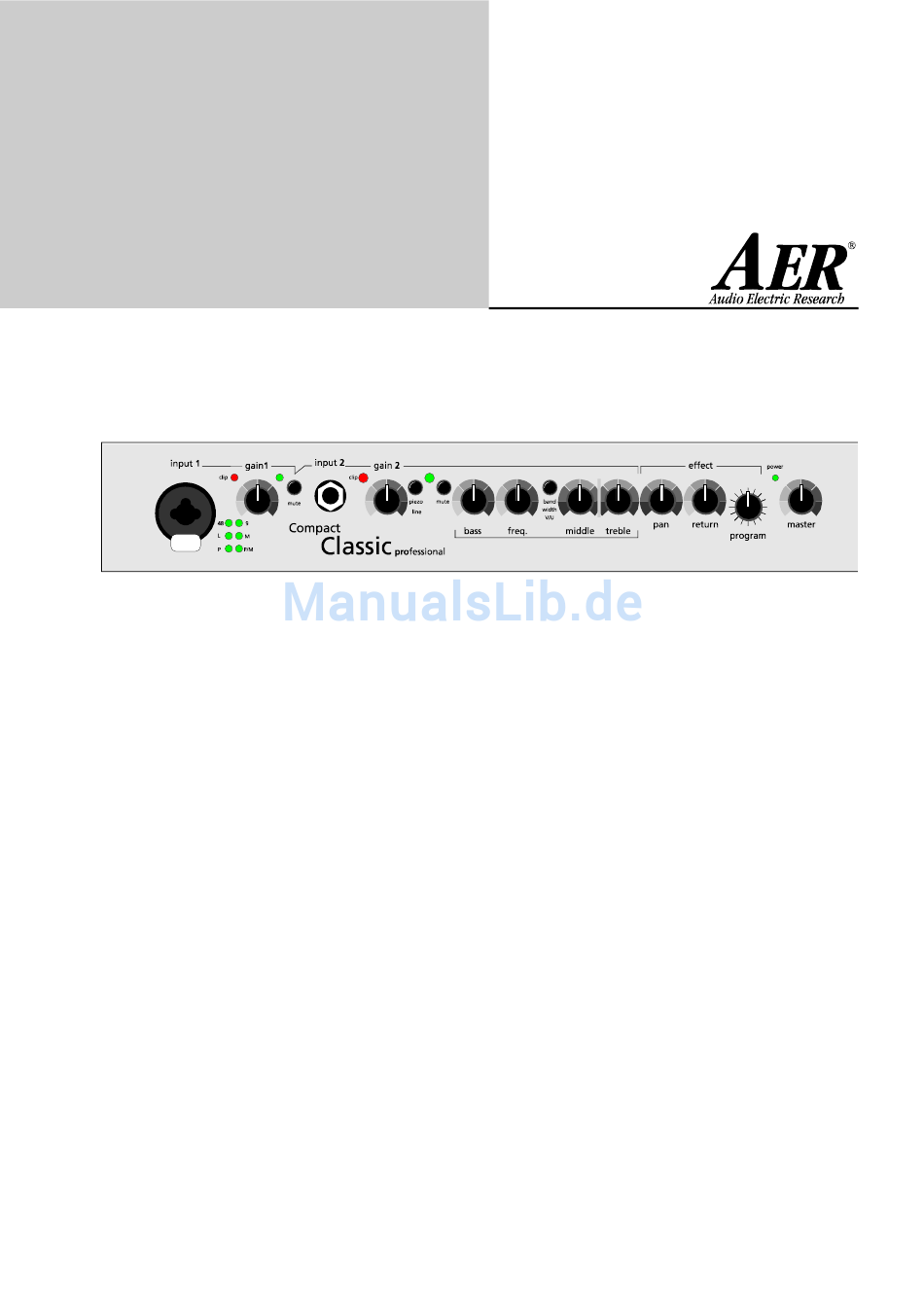

Frontseite (von links nach rechts):
input 1 Kombi-Buchse für 6,3mm
Klinkenstecker und XLR-Male,
6 Funktionen über DIP-Schalter
wählbar, mit Kontrollanzeige
(grün). Lesen Sie hierzu bitte den
Abschnitt 'Eingangs-Presets'
48: 48-Volt Phantomspeisung,
9: Phantomspeisung 9-Volt
L: Line-Eingang
M: Mikrofon-Eingang
P: Piezo-Eingang
P/M: Mixer-Eingang
clip Übersteuerungsanzeige (rot)
gain 1 Eingangspegelregler
mute Stummschalter mit Kontrolle
(gelb)
input 2 Piezo- oder Line-Eingang für
Klinkenstecker
clip Übersteuerungsanzeige (rot)
gain 2 Eingangspegelregler
piezo/line Eingangswahlschalter
Pos. oben: Eingang für
Instrumente mit passiven Piezo
Tonabnehmern
Pos. unten: Line-Eingang für
Instrumente mit aktiven
Vorverstärkern und magneti-
schen Tonabnehmern, sowie
sonstige hochpegelige Quellen
mute Stummschalter mit Kontrolle
(gelb)
-3-
bass Bass-Klangregler, parametrisch
freq Arbeitsfrequenz des Bassreglers,
60-400 Hz
bandwidth Filtercharakteristik des Bassreglers
Pos. oben: breitbandig (U)
Pos. unten: schmalbandig (V)
middle Mitten-Klangregler
treble Höhen-Klangregler
pan Überblend-Regler zur Verteilung
der Effekte auf Eingang 1 und
Eingang 2
return Effektlautstärke (mischt den ein-
gebauten Effekt zu)
program Effekt-Wahlschalter, 16 Presets
power Netz-Kontrollleuchte
master Pegelregler zur Einstellung der
Gesamtlautstärke
