- Seite 1 Compact Compact Compact Mobile 2 Mobile 2 Mobile 2 Bedienungsanleitung, User Manual 01/2017...
-
Seite 2: Inhaltsverzeichnis
Compact Mobile 2 Bedienungsanleitung Inhalt Seite 1. Einleitung 2. Wichtige Sicherheitshinweise 3. Bedienungselemente und Anschlüsse 3.1 Frontseite 3.2 Rückseite 4. Inbetriebnahme 4.1 Anschließen und Einschalten 4.2 Aussteuern 5. Funktionsbeschreibung 5.1 Klangregelung 5.2 Eff ekte 5.3 Footswitch 5.4 Phantomspeisung 5.5 Akkubetrieb und -pfl ege 6. -
Seite 3: Einleitung

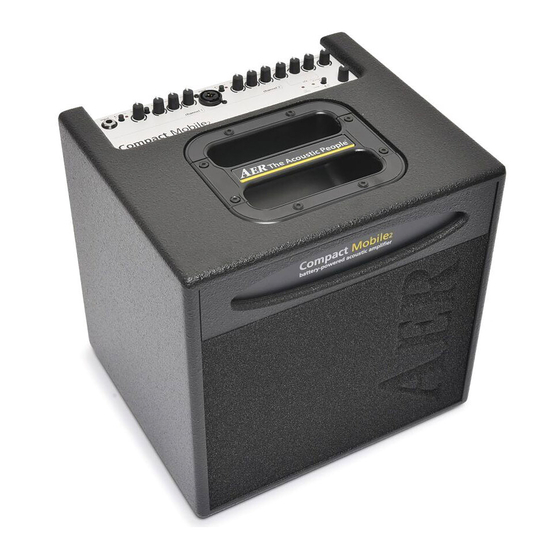

Willkommen bei Wir freuen uns, dass Sie sich für den Compact Mobile 2 entschieden haben. Der Compact Mobile 2 ist ein professionelles, kom- paktes und leistungsfähiges Verstärkersystem, das speziell für die Verstärkung akustischer Instrumente entwickelt worden ist, sich aber auch sehr gut für andere elektrische Instrumente und Stimme eignet, außerdem kann ein Playbacksignal zugemischt wer-... -
Seite 4: Wichtige Sicherheitshinweise
2.Wichtige Sicherheitshinweise Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer oder Stromschlag. Das Blitzsymbol im gleichseiti- Das Ausrufezeichen im C AU T I O N gen Dreieck soll den Benutzer gleichseitigen Dreieck soll den RISK OF ELECTRIC SHOCK vor unisolierter, gefährlicher Benutzer auf wichtige Hinwei- DO NOT OPEN... -
Seite 5: Bedienungselemente Und Anschlüsse
3. Bedienelemente und Anschlüsse input input gain colour bass middle treble gain bass treble select level master high clip line clip power channel 1 channel 2 aux level charge phantom battery power 48V Compact Mobile battery-powered acoustic ampli er IB_CPM_120718 3.1 Frontseite 1) input (ch. -
Seite 6: Rückseite
Der Eff ekt kann per Fußschalter mit integriertem Sicherungshalter schalten Sie ein- oder ausgeschaltet werden. den Compact Mobile 2 an und aus. 5) return: Return als Teil des Eff ekteinschleifwe- ges stellt den Signaleingang für ein externes Eff ektgerät dar (vom Ausgang des Eff ektgerä-... -
Seite 7: Inbetriebnahme
Verstärker an Ihre Signalquellen (Gitarren-Tonab- nehmer, Mikrofon etc.) anpassen. Erhöhen Sie nun bei kräftigem Spiel die gain- Die Klangregelung Ihres Compact Mobile 2 (Drei-/ Einstellung bis zum kurzfristigen Flackern der clip- Zweiband) ist eine aktive und hochwertige Klangbe- Anzeige. Damit ist sichergestellt, dass die Quelle (z.B. -
Seite 8: Effekte
5.2 Effekte Hinweis zur Benutzung von 48-V- bzw. Der Compact Mobile 2 verfügt über einen einge- 24-V-Phantom-Power bauten (internen) digitalen Effektprozessor, mit (Phantom-Power = Fernspeisung, hier: Span- dem select-Schalter können Sie zwischen 4 unter- nungsversorgung eines Audiogerätes durch die schiedlichen Effekten wählen:... -
Seite 9: Akkubetrieb Und -Pfl Ege
5.5 Akku-Betrieb und -Pflege: der Compact Mobile 2 mit leerem Akku für einen längeren Zeitraum abgestellt, kann der Akku durch Bei dem in Ihrem Compact Mobile 2 integrierten natürliche Selbstentladung irreparabel beschädigt Akku handelt es sich um eine hochwertige, auslauf- werden. -
Seite 10: Technical Data
Technical data 6. Technische Daten Inputs headphones Headphones output Stereo jack socket, ¼” (6.35 mm), channel 1 High impedance, unbalanced instrument or L/R connected line input When plugged in, internal speaker is muted. Mono jack socket, ¼“ (6.35 mm) Output power at rated conditions: Min. -
Seite 11: Dimensions And Weight
6. Technische Daten Power NOTES Power amp 60 W / 4 (1% THD) Rated conditions: Monolithic IC with DMOS output Nominal input voltage: 50 mV at input of channel 1. Dynamic range (A-weighted): 94 dB Test signal: 1 kHz sine unless stated otherwise. Mains power Mains voltage (depending on model): Signal voltages stated as RMS values. - Seite 12 Compact Mobile 2 User manual Contents Page 1. Introduction 2. Important Safety Instructions 3. Controls and connections 3.1 Front side 3.2 Rear side 4. Starting up 4.1 Cabling and switching-on 4.2 Level adjustment 5. Functional characteristics 5.1 Equalization 5.2 Eff ects 5.3 Footswitch...
-
Seite 13: Introduction
The internal battery allows you to ope- rate your Compact Mobile 2 up to 4 hours without connecting the amp to the mains. All AER-systems are subtly dynamically controlled which ensures absolute reliability in full load opera- tion despite strikingly small sizes and little weight. -
Seite 14: Important Safety Instructions
2. Important Safety Instructions The following guidelines shall help minimize the risk of injury through fire or electric shock. The lightning flash with The exclamation point C AU T I O N the arrow head symbol within an equilateral RISK OF ELECTRIC SHOCK within an equilateral triangle is intended to DO NOT OPEN... -
Seite 15: Controls And Connections
3. Controls and connections input input gain colour bass middle treble gain bass treble select level master high clip line clip power channel 1 channel 2 aux level charge phantom battery power 48V Compact Mobile battery-powered acoustic ampli er IB_CPM_120718 3.1 Front side 1) input (ch. -
Seite 16: Rear Side
6) tuner: The tuner output supplies a pre-master ces, e.g. CD-player, Cinch/RCA-sockets (white = signal (-9 dbV) to connect an external tuner to the Compact Mobile 2. left channel, red = right channel) 2) line out: The line out supplies a pre-amp signal... -
Seite 17: Starting Up
The clip-LED indicates an overload. A short fl icker Before connecting to mains, please ensure that your is of no danger to AER devices. During operation a local mains voltage is suitable for the voltage of the device (e.g. 120V in the USA, 230V in Europe). -
Seite 18: Effects
(external effect) may be connected to the consumption (max.10mA). Compact Mobile 2. For this purpose use the send and return sockets on the rear side of the amplifier High-quality dynamic microphones with a balanced... -
Seite 19: Battery Operation And Care
Storage in discharged condition may damage the battery. 3. Storage and self-discharge If your Compact Mobile 2 is stored or not used over a long period, the battery should be fully charged in order to keep it‘s capacity. Being switched off for a long time with discharged battery may damage the battery irreparably by natural self-discharge. - Seite 20 6. Technical data channel 1 line out High impedance, unbalanced instrument Line output after master, or line input with aux in and effects Mono jack socket, ¼“ (6.35 mm) Mono jack, ¼” (6.35 mm) Min. input voltage: 22 mV (–33 dBV) Output voltage: 700 mV (–3 dBV) Max.
- Seite 21 6. Technical data external effects Parallel effect loop, see send and return Rated conditions: efx pan Blends both internal and external effects Nominal input voltage: 50 mV at input of channel 1. between channels 1 and 2, with reverse Test signal: 1 kHz sine unless stated otherwise. power Power amp 60 W / 4 Ω...
-
Seite 22: Blockschaltbild
7. Blockschaltbild/Circuit diagram... - Seite 24 Sales Sales Europe Africa, America, Asia, Oceania aer music gmbh AER The Acoustic People GmbH Haberstrasse 46 Bredenscheider Str. 119b D-42551 Velbert D-45527 Hattingen info@aer-music.de tachauch@aer-amps.com www.aer-music.de...
