Insert-Kette - AER Compact Classic pro Bedienungsanleitung

Compact Classic
pro

8. Insert-Kette

amp 1
ring
tip
insert

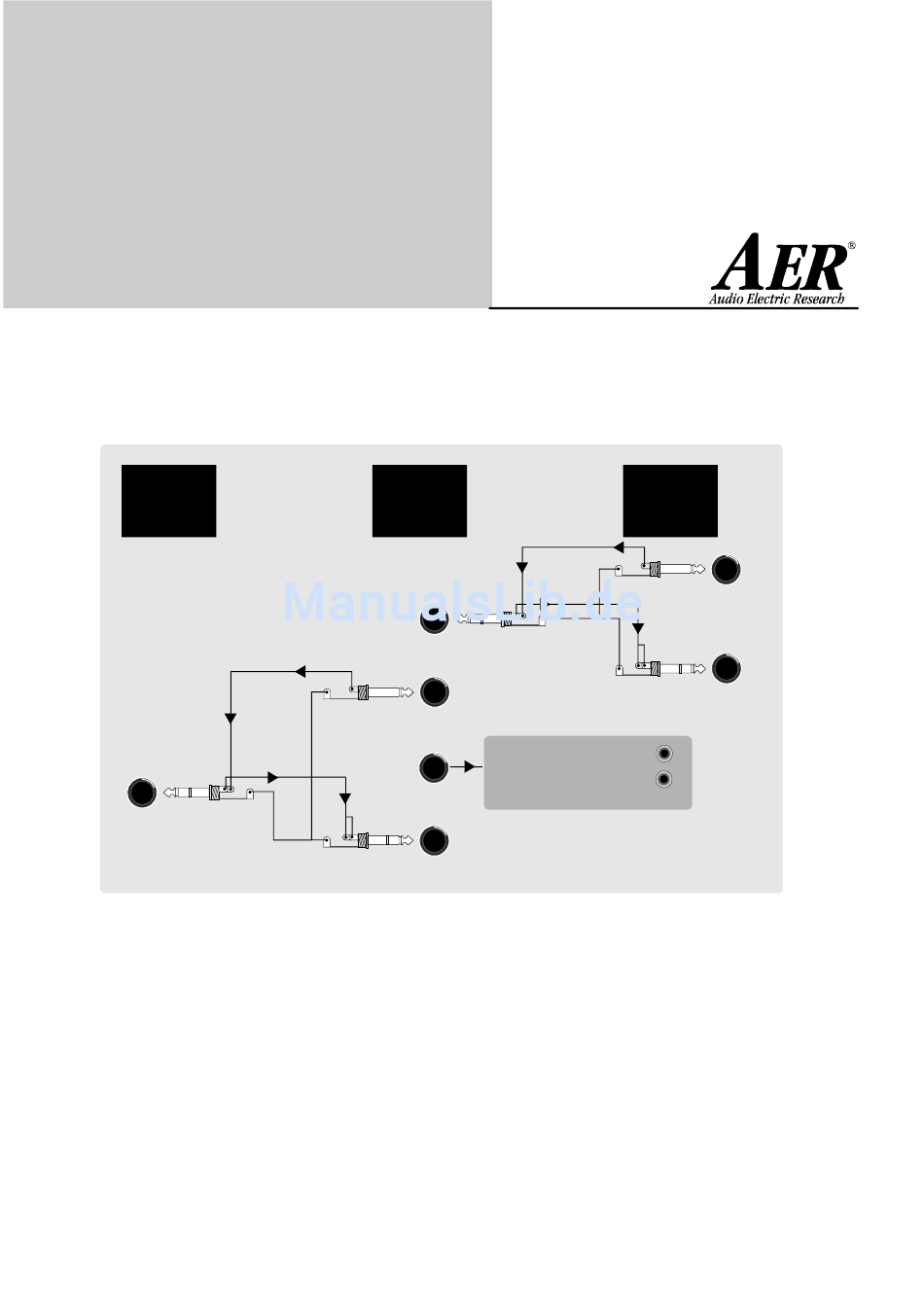

Nach dem abgebildeten Schema können Sie mehrere Compact Classic pro zu einer Kette verbinden.
• Aus allen Verstärkern sind dann alle beteiligten Tonquellen zu hören.
• Regeln Sie die Gesamtlautstärke möglichst über den 'master'-Regler des letzten Verstärkers (Amp
2 bei zwei Verstärkern, Amp 3 bei drei Verstärkern). An den übrigen Verstärkern sollte der Master
in Mittelstellung stehen.
• Achten Sie darauf, daß die Kabel genau der Abbildung entsprechen. Es ist sinnvoll, jeden Stecker
z.B. mit dem Namen der zugehörigen Buchse zu beschriften.
• Aktivlautsprecher, die über line-out oder left/right out angeschlossen werden, erhalten ebenfalls
das Summensignal aller beteiligten Verstärker.
• Die einzelnen DI-Ausgänge bleiben jedoch unabhängig und sind ggf. einzeln mit dem Mischpult
zu verbinden.
-10-
amp 2
insert
tip
line out
send
In case of occupied „return" socket, due to the
ring tip
insert operating, you can still loop an external
effect, using the effect „send" and the „aux in"
sockets.
return
amp 3
tip
ring
tip
tip
ring
L
external
effect
R
aux in
line out
return
