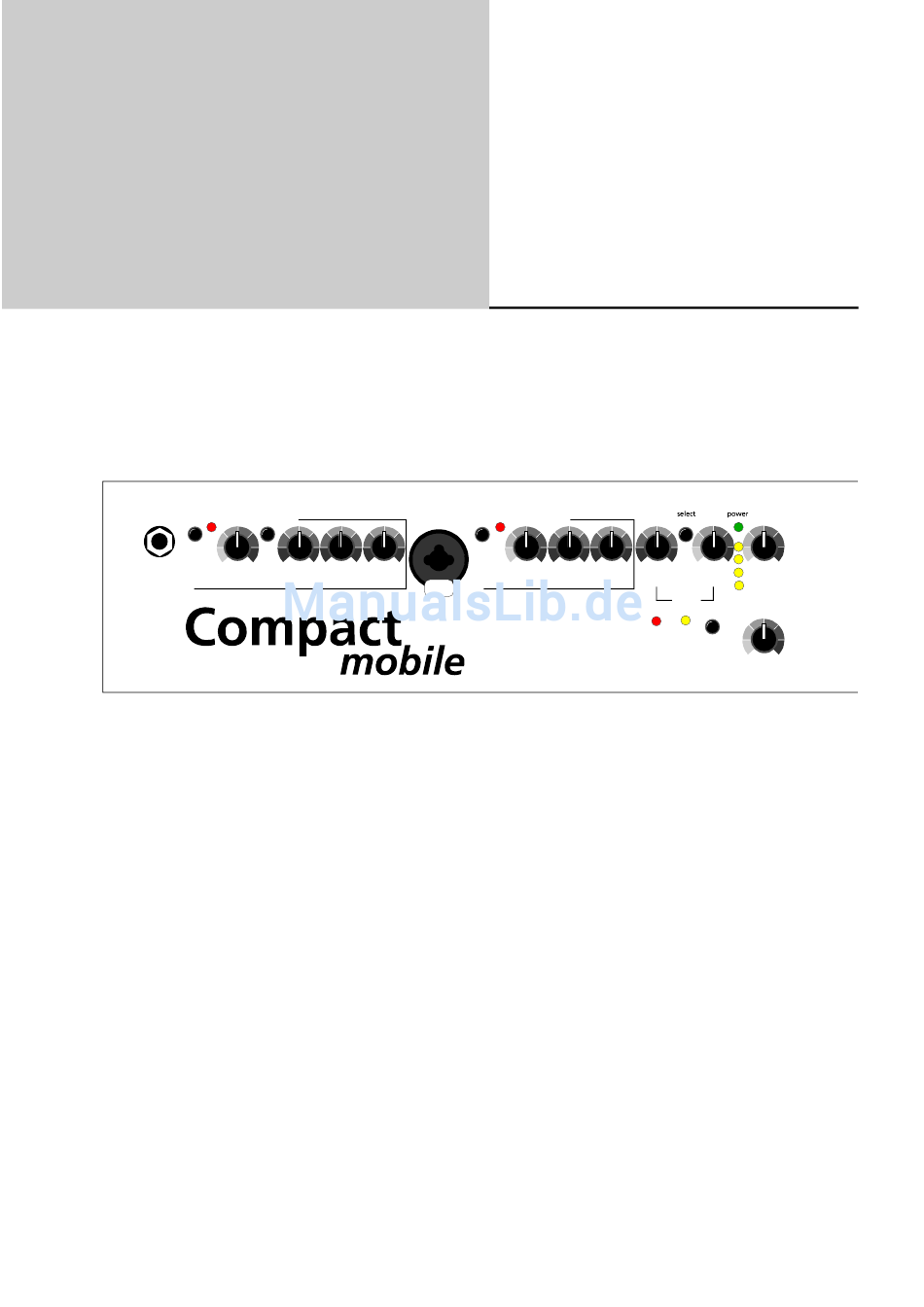

3. Bedienungselemente
Frontseite (von links nach rechts):
input
clip
colour
high
low
gain
battery powered
acoustic guitar amp
channel one:
input
Anschlußbuchse für 6.3 mm
Klinkenstecker.
high/low
Umschalter zur Anpassung der
Eingangsempfindlichkeit. (Siehe
Bedienungsübersicht/Aussteuern)
clip
Übersteuerungsanzeige
gain
Eingangspegel-Regler
colour
konturierendes Mittenfilter,
schaltbar
bass
Bass-Klangregler
middle
Mitten-Klangregler
treble
Höhen-Klangregler
channel two:
input
XLR-Combi mit Anschlußbuchse
für 6.3 mm Klinkenstecker und
XLR-Male
line/mic
Umschalter zur Anpassung der
Eingangsempfindlichkeit
line
Quellen mit Line-Pegel, Instru-
mente mit aktiven Vorverstärkern
und magnetischen Tonabneh-
mern; Anschluss nur über
Klinkenstecker
channel one
input
bass
middle
treble
-3-
channel two
clip
line
mic
gain
bass
treble
eff. pan
low batt charge
mic
symmetrischer Mikrofon-Eingang
mit schaltbarer 48V Phantom-
speisung; Anschluss wahlweise
über Klinke oder XLR
clip
Übersteuerungsanzeige
gain
Eingangspegel-Regler
bass
Bass-Klangregler
treble
Höhen-Klangregler
select
Schalter für vier Effekt-Programme
(siehe Bedienungsübersicht/
Effekte)
eff. pan
Panorama-Regler zur anteiligen
Verteilung der Effekte auf die
Kanäle
return
Pegel-Regler für den internen
Effekt
aux-return
Pegel-Regler für den Aux-Ein-
gang (z.B. CD-Signal)
power
Netzkontroll-Leuchte
master
Pegel-Regler zur Kontrolle der
Gesamtlautstärke
battery-control
low batt
Batterie-Unterspannungsanzeige
charge
Batterie-Ladekontroll-Leuchte
C
return
master
effect
48 V on/off
aux return
