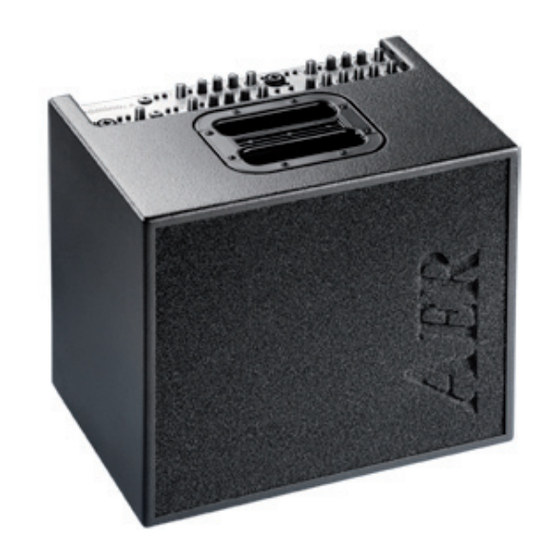

AER Domino 3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. AER Anleitungen
  4. Verstärker für Musikinstrumente
  5. Domino 3
  6. Bedienungsanleitung

AER Domino 3 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Domino 3:
Inhaltsverzeichnis

Werbung

Quicklinks

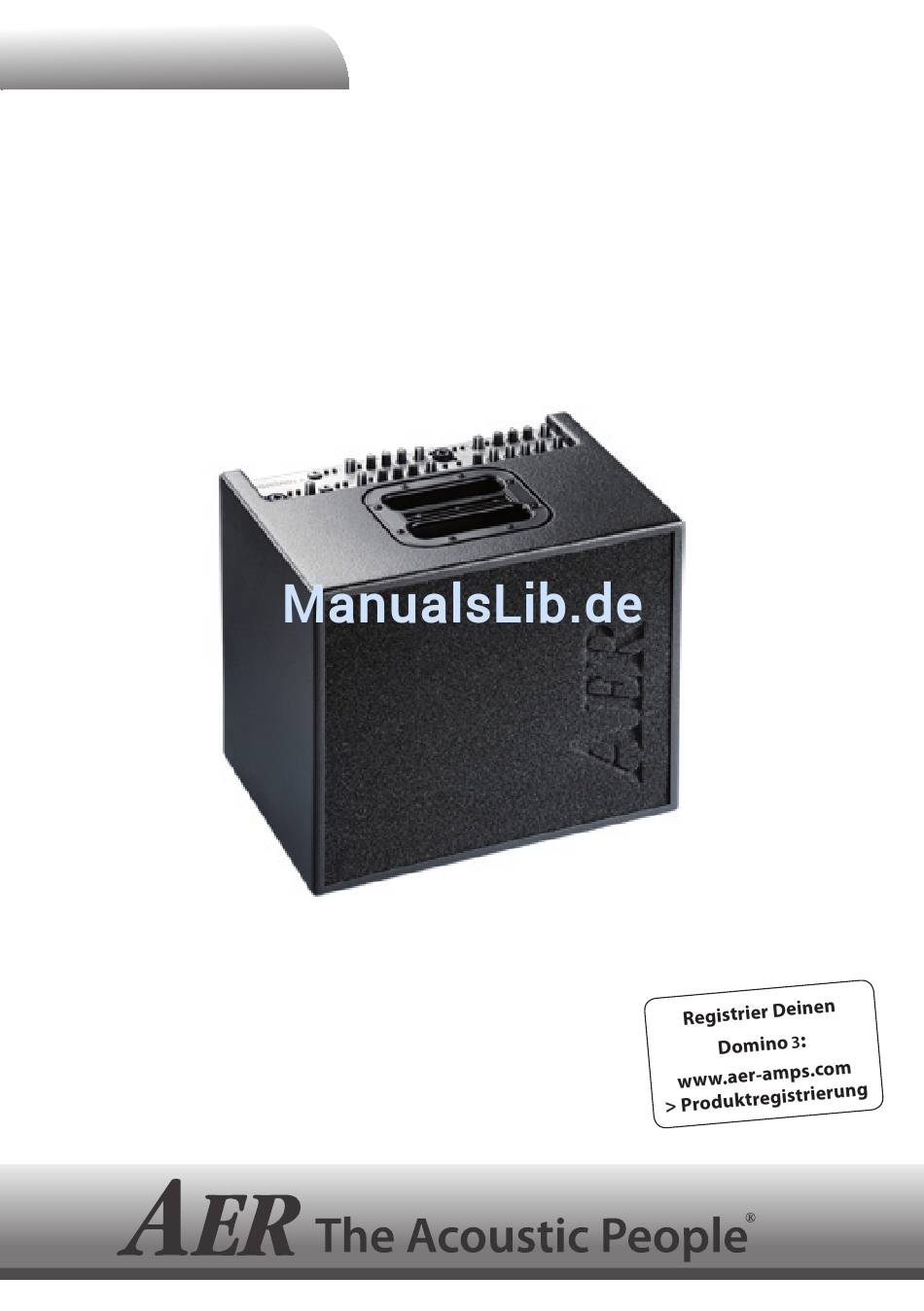

Bedienungsanleitung
Domino
3
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AER Domino 3

Inhaltszusammenfassung für AER Domino 3

  • Seite 1 Bedienungsanleitung Domino...

  • Seite 2: Inhaltsverzeichnis

    3. Bedienelemente und Anschlüsse 3.1 Frontseite 3.2 Rückseite 4. Inbetriebnahme 4.1 Anschließen und Einschalten 4.2 Aussteuern 5. Funktionsbeschreibung 5.1 Mute 5.2 Klangregelung 5.3 Effekte 5.4 Phantom-Speisung 5.5 Stereo-Simulation 5.6 Insert-Einschleifpunkt 5.7 Verlinken von AER-Amps über den Insert-Einschleifpunkt 6. Technische Daten 12/13 7. Blockschaltbild...

  • Seite 3: Domino

    Seine vier separaten Kanäle verfügen jeweils über eine eigene Klangregelung, Mute/Colour/Pad-Schal- tungen, 48V Phantomspeisung etc. Zudem lassen sich die internen AER 32 bit Digitaleffek- te für die Kanäle eins und zwei, sowie drei und vier per Software und einer USB-Verbindung einzeln konfigu- rieren und individuell am Gerät zumischen.

  • Seite 4: Sicherheitshinweise

    2. Sicherheitshinweise Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer oder Stromschlag. Das Blitzsymbol im gleichseiti- Das Ausrufezeichen im C AU T I O N gen Dreieck soll den Benutzer gleichseitigen Dreieck soll den RISK OF ELECTRIC SHOCK vor unisolierter, gefährlicher Benutzer auf wichtige Hinwei- DO NOT OPEN...

  • Seite 5: Bedienelemente Und Anschlüsse

    3. Bedienelemente und Anschlüsse 3.1 Frontseite input Signaleingang, Kombibuchse für 6,3 mm Mono-Klinkenstecker oder XLR-male-Stecker Schalter zur Anpassung der Eingangsempfi ndlichkeit: nicht aktiv, aktiv line/mic Schalter zur Wahl der Signalquelle. line: Für Instrumente (Tonabnehmer), nur über Klinkenstecker. mic: Für Mikrofone mit Klinken- oder XLR-Stecker. gain Eingangspegel-Regler colour...

  • Seite 6: Rückseite

    tip = int. eff. ch 1 ring = int. eff. ch 2 footswitch tip = int. eff. ch 3 ring = int. eff. ch 4 3.2 Rückseite 1) phantom power: 8) send: ch. 1, 9 V Schalter zur Aktivierung der Ausgang zum Anschluss an den Eingang eines 9-V-Phantomspeisung an Kanal 1 externen Eff ektgerätes.

  • Seite 7: Inbetriebnahme

    Wiederga- sprechenden Hinweise be zu gewährleisten. und Sicherheitssymbole Bitte bedenken Sie: Der Domino 3 hat vier Eingän- sind auf der Rückseite ge. Vier individuelle gain-Einstellungen wirken z.B. des Gerätes angegeben. verstärkend auf das Eingangssignal der Eff ektsektion Stellen Sie danach alle und können dort zu Verzerrungen führen.

  • Seite 8: Funktionsbeschreibung

    Darüberhinaus kann ein zusätzliches Eff ektgerät (externer Eff ekt) an den Domino 3 angeschlossen werden. Benutzen Sie dazu bitte die auf der Rückseite des Gerätes befi ndlichen Buchsen send und return (send zum Input, return vom Output des ext. Eff ek- Hinweis: Die aktive Klangregelung des Domino 3 tes).

  • Seite 9: Phantomspeisung

    Audiogeräte mit symmetrischem XLR-Ausgang (z.B. DI-Boxen, Effektgeräte, Instrumentenvorverstärker mit DI-Ausgang etc.), die nicht gegen an ihrem XLR- Ausgang anliegende Phantom-Power geschützt sind. (Die DI-Anschlüsse an AER Produkten sind gegen anliegende Phantom-Power geschützt.) Andere Audiogeräte (z.B. Vorverstärker, Effekt- pedale etc.), deren unsymmetrischer Line-Ausgang durch einen XLR-Stecker modifiziert worden ist.

  • Seite 10: Insert-Einschleifpunkt

    Anwendungen, wie z.B.: 1. Verwendung als zusätzlicher Line-Ausgang 2. Verwendung als zusätzlicher Line-Eingang 3. Link zwischen zwei oder mehr AER-Amps mit insert- Funktion (AG8, Domino, Compact ClassicPro) Für jede dieser Anwendungen benötigen Sie die entspre- chenden Kabelverbindungen, wie z.B. als Line-Ausgang Stereoklinke (Tip und Ring = Hot, Sleeve = Masse) auf Monoklinke.

  • Seite 11: Verlinken Von Aer-Amps Über Den Insert-Einschleifpunkt

    5.7 Beispiel für das Verlinken von AER-Amps über den insert-Einschleifpunkt input middle treble eff. send gain bass middle treble eff. send mute line/mic clip colour channel one channel two PA-System PA-System effect 2 middle treble eff. send select return master stereo sim.

  • Seite 12: Technische Daten

    6. Technische Daten Domino 3, Teil 1 Inputs (notes 1, 2) Caution: For stereo headphones with stereo jack plug only. Inputs, channels Combo socket, XLR + jack ¼” (6.35 mm) Do not connect mono plugs. 1 – 4 Line mode...
  • Seite 13 6. Technische Daten Domino 3, Teil 2 Power Notes: Power amp 2 x 100 W / 4 ohms, 1. Input sensitivity discrete bipolar transistor design Input sensitivities refer to 2 x 85 watts into 4 ohms, full Dynamic range: 100 dB (A-weighted,...

  • Seite 14: Blockschaltbild

    7. Blockschaltbild Domino 3...
  • Seite 15 Notizen...
  • Seite 16 Domino 3 - 150225_DE...
