Pouch Single 2000 Aufbauanleitung Seite 2

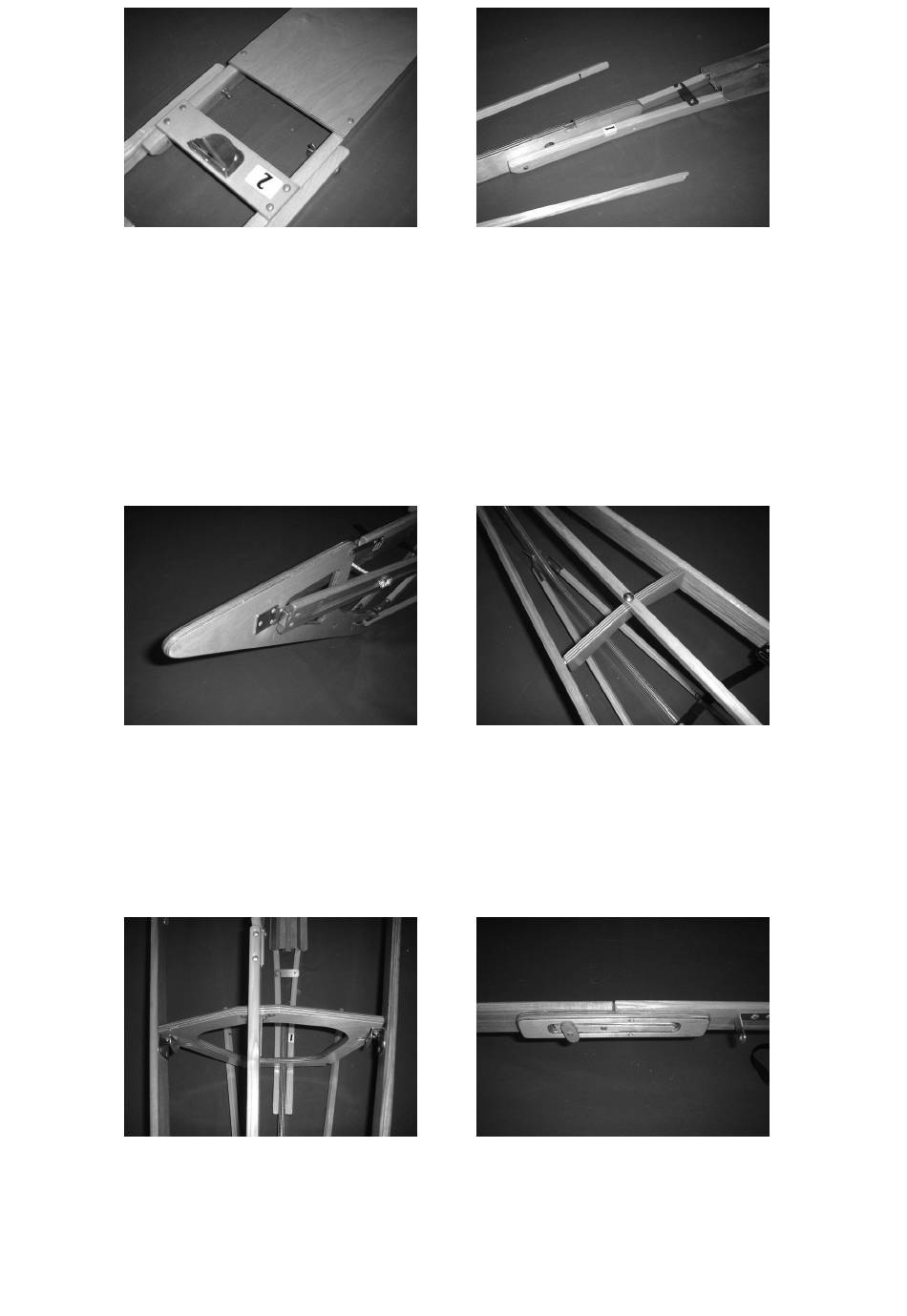

Bild 1
Die Bordwand (VR/VL) nun am Vordersteven anhängen (Bild3).
Der Hintersteven wird analog zum Vordersteven mit der Bodenleiter verbunden und mit Hilfe des
Riegels festgestellt.
Jetzt die hintere Bordwand aufklappen und an den Stiften am Hintersteven befestigen.
Das Distanzstück (an der Firstleiste) wird jetzt in die vorhandenen Löcher vor Spant 1 eingeführt
(Bild4).
Bild 3
Spant 1 u. 5 in die Vertiefung der Bodenleiter stellen, sodass die Zahlen zueinander stehen. Die
Stifte am Spant in den Beschlag an der Bordwand stecken und den Winkel zuklappen
(Klappbeschläge). Damit ist der Spant fixiert (Bild5).
Jetzt werden Bordwandverschlüsse verriegelt (Bild6).
Bild 5
Spant 2 mittels den Klappbeschlägen auf der Bodenleiter und an der Bordwand befestigen. Dann
wird die Firstleiste an Spant 1 und 2 festgehakt
Bild 2
Bild 4
Bild 6
