E INB A U - U ND B E T R IE B S A NL E I T UN G B S K- R- L
12.2. Motorische Antriebseinheit: Federrücklaufantrieb ONE
Die motorische Antriebseinheit ermöglicht zur automatischen auch eine ferngesteuerte Auslösung der Klappe. Die
automatische Auslösung erfolgt über ein auswechselbares, in die Antriebseinheit integriertes, mechanisches
Schmelzlot. Das Rückstellen (Öffnen) der Klappe erfolgt motorisch. Bei fehlender Spannungsversorgung kann die
Klappe mittels einer 9V-Blockbatterie (nicht im Lieferumfang enthalten) zurückgesetzt werden.

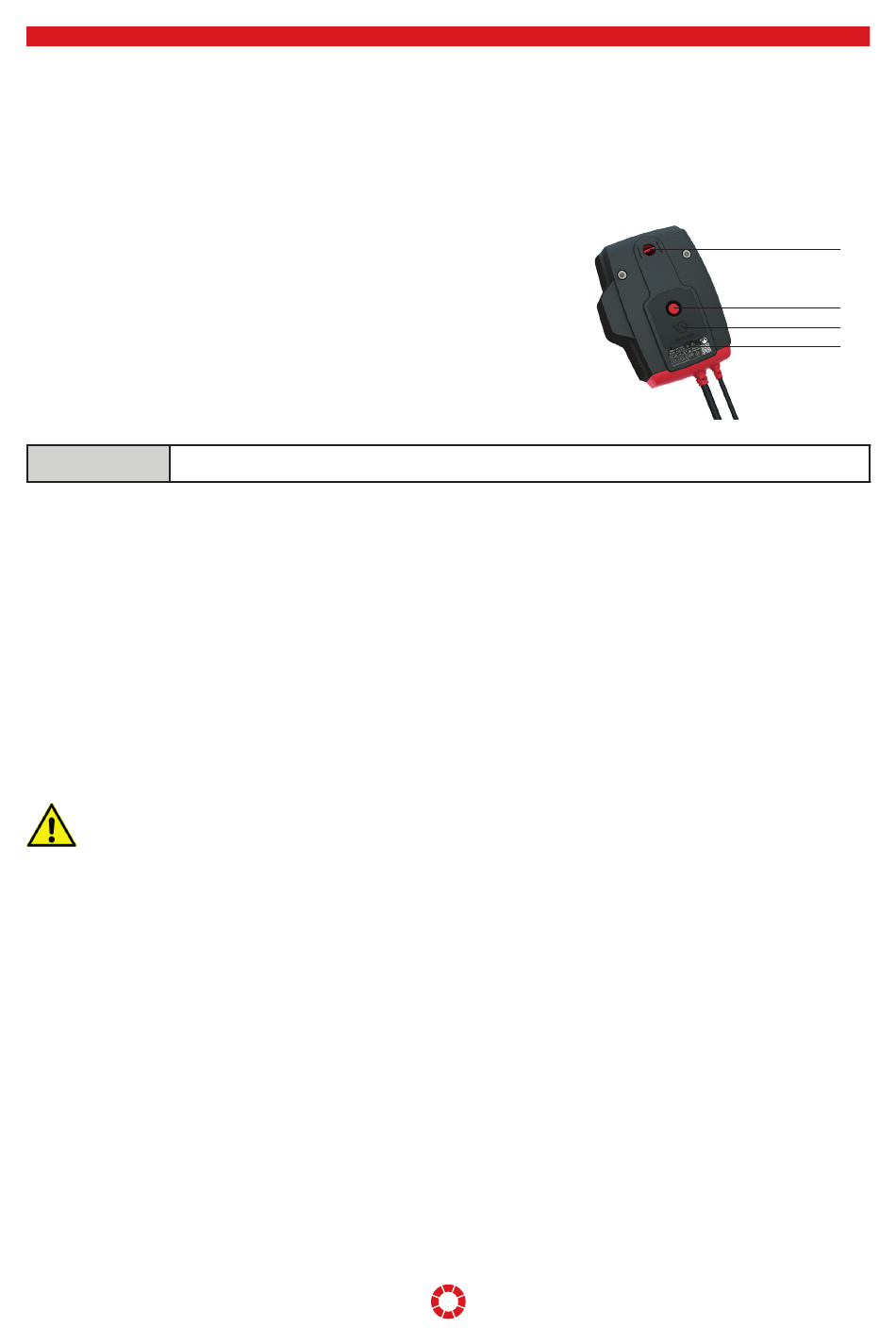

1. Entriegelungstaste
2. Klappenblatt-Positionsanzeige
3. LED
4. Batteriefach zum Rückstellen des Motors
Zubehör
09KITFUS72ONE Schmelzlot 72°C passend zu Federrücklaufantrieb ONE(-X)
Auslösen / Schließen
• Manuelles Auslösen: Drücken Sie die Entriegelungstaste (1) einmal kurz.
• Automatisches Auslösen: Durch das integrierte Schmelzlot, sobald die Temperatur in der Luftleitung 72°C
erreicht.
• Ferngesteuertes Auslösen: Durch Unterbrechung der Spannungsversorgung.
Rückstellen / Öffnen
• Manuelle Rückstellung: Öffnen Sie das Batteriefach (4) und drücken Sie eine 9V-Blockbatterie gegen die Kon-
taktfedern. Halten Sie diese Position, bis die LED (3) dauerhaft leuchtet. Prüfen Sie, ob die Anzeige (2) die
geöffnete Position des Klappenblatt anzeigt. Entfernen Sie die Batterie, die LED erlischt. Schließen Sie das
Batteriefach.
• Motorische Rückstellung: Unterbrechen Sie die Spannungsversorgung für mindestens 5 Sekunden. Stellen Sie
anschließen die Spannungsversorgung wieder her. Der Rückstellvorgang stoppt automatisch, sobald die End-
position (Klappe offen) erreicht ist.
Achtung:
• Bei aufrechter Spannungsversorgung kann der Rückstellvorgang durch kurzen Kontakt mit der Batterie einge-
leitet werden.
• Die Spannungsversorgung bzw. die elektr. Anschlussleitungen des Antriebs können im Fehlerfall nicht separat
ersetzt werden. Ist ein Kabel beschädigt, muss der gesamte Antrieb entsorgt und ersetzt werden.
• Im Gehäuse des Antriebs ist ein zusätzlicher Temperatursensor verbaut. Erreicht die Temperatur im Gehäuse
72°C wird die Antriebseinheit ausgelöst. Die LED blinkt (2x/sek.). Eine Rückstellung ist erst nach Absinken der
Temperatur möglich. Vor der üblichen motorischen Rückstellung muss eine manuelle Rückstellung (mittels
Batterie) erfolgen.
• Für die Endlagenüberwachung sollte eine Entprellzeit von 1 Sekunde berücksichtigt werden.
• Stellen Sie sicher, dass das Schmelzlot vorhanden und ordnungsgemäß im Antrieb eingerastet ist.
BEDEUTUNG LED ANZEIGE ROT (Status):
• Blinken 2x/Sekunde: Der Temperatursensor im Gehäuse des Antriebs (72°C) hat ausgelöst
• Blinken 1x/Sekunde: Rückstellung (Öffnen) aktiv
• Blinken 3x/Sekunde: Die verwendete Batterie ist leer
• Dauerlicht: Rückstellvorgang abgeschlossen und Antrieb mit Spannung versorgt
• Aus: Die Antriebseinheit wurde ausgelöst oder keine Spannungsversorgung
