12. Betrieb und Antriebe

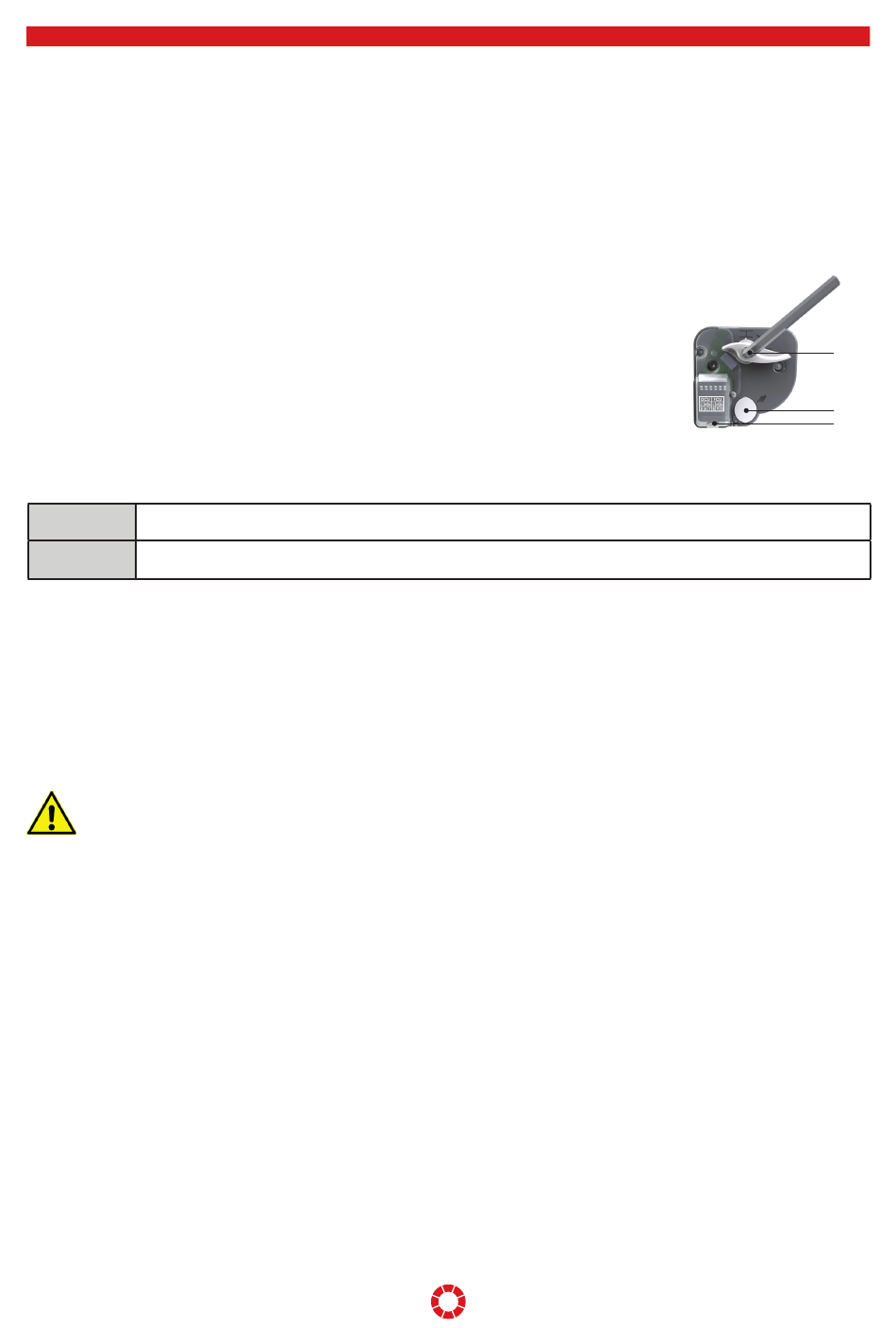

12.1. Manuelle thermische Antriebseinheit Type MTAL(E)
Die manuelle Antriebseinheit schließt die Klappe automatisch, wenn die Temperatur in der Luftleitung 72°C über-
schreitet oder die Entriegelungstaste betätigt wird. Das Rückstellen der Klappe erfolgt manuell mittels Rückstell-
griff.
1. Entriegelungstaste
2. Rückstellgriff
3. Kabeleintritt (Endlagenschalter optional)
Zubehör
09FDCU
Endlagenschalter 2 Kontakte (offen und geschlossen)
09FUS72
Schmelzlot 72°C passend zu Antriebseinheit MTAL(E)
Auslösen / Schließen
•
Manuelles Auslösen: Drücken Sie die Entriegelungstaste (1).
•
Automatisches Auslösen: Durch das Schmelzlot, sobald die Temperatur in der Luftleitung 72°C erreicht.
Rückstellen / Öffnen
•
Manuelle Rückstellung: Drehen Sie den Rückstellgriff (2) 90° im Uhrzeigersinn. Bei größeren Klappen kann die
Zuhilfenahme des mitgelieferten 10 mm Innensechskantschlüssels erforderlich sein.
Achtung: Die Antriebseinheit darf keinesfalls von der Brandschutzklappe abgenommen und getestet (aus-
gelöst) werden. Dies kann zu Material- als auch zu Personenschäden führen.
Arbeiten an der Brandschutzklappe dürfen ausschließlich durch befugte und geschulte Personen erfolgen!
S E I T E 41
2
1
3
