Übersicht
1.7.2
Power Battery Stack
1
Pos.
Beschreibung
1
1x Power Battery Stack
2
1x Patchkabel RJ 45/Cat5e 15 cm
1.8

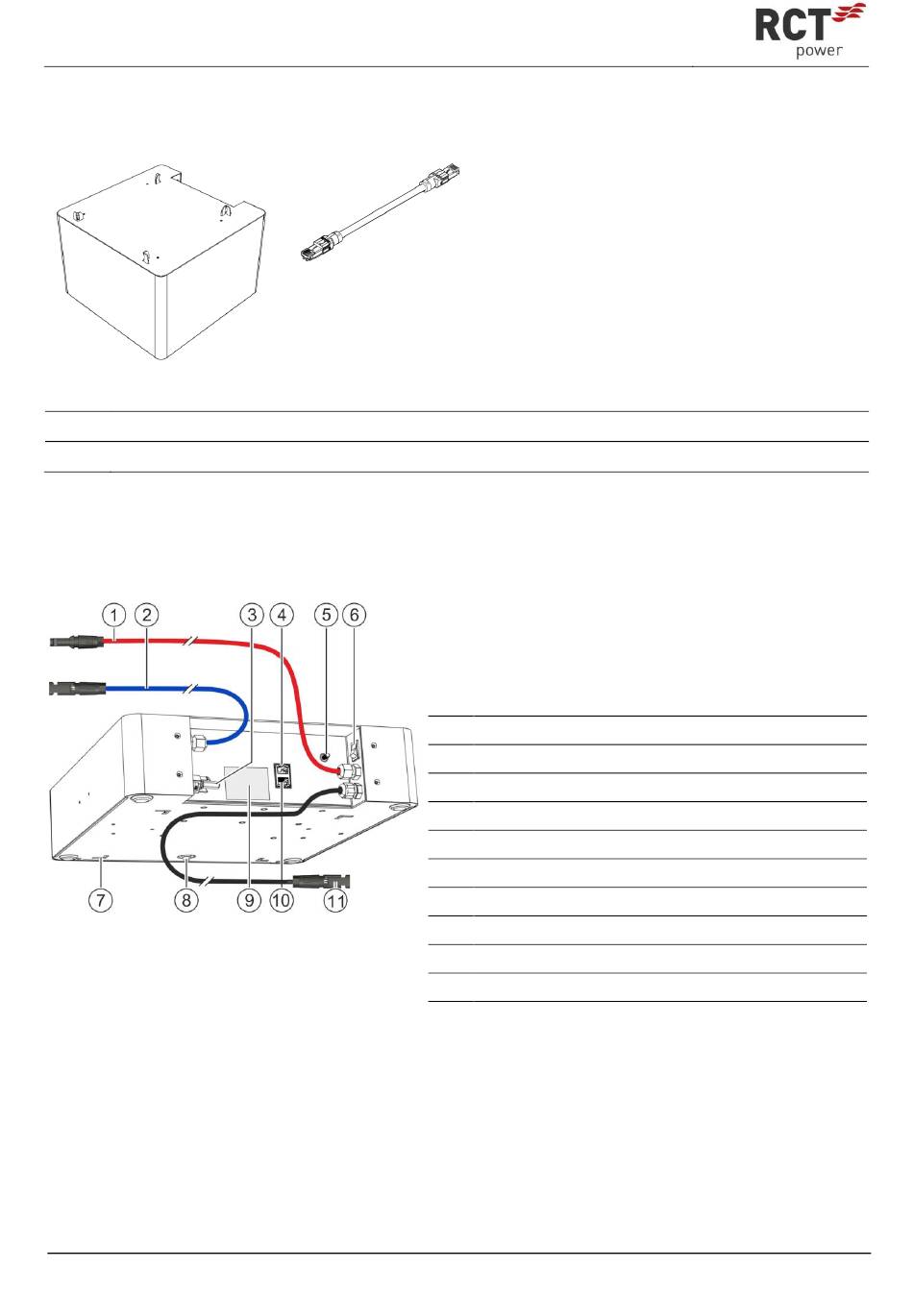

Baugruppenbeschreibung
1.8.1
Power Battery Master
2
Die DC-Kabel zum Power Storage und zum untersten
Stack sind ab Werk bereits am Master angebracht.
1 DC-Kabel (+) zum Power Storage
2 DC-Kabel (-) zum Power Storage
3 Steckverbinder für DC-Kabel (-) vom obersten Stack
4 RJ45-Steckdose für Netzwerkkabel zum Power Storage
5 PE-Anschluss für Schutzleiter
6 Ein- / Ausschalter
7 Öffnungen zum Stapeln auf dem obersten Stack
8 LED-Statusanzeige
9 Typenschild
10 RJ45-Steckdose für Netzwerkkabel zum obersten Stack
11 DC-Kabel (+) zum untersten Stack
