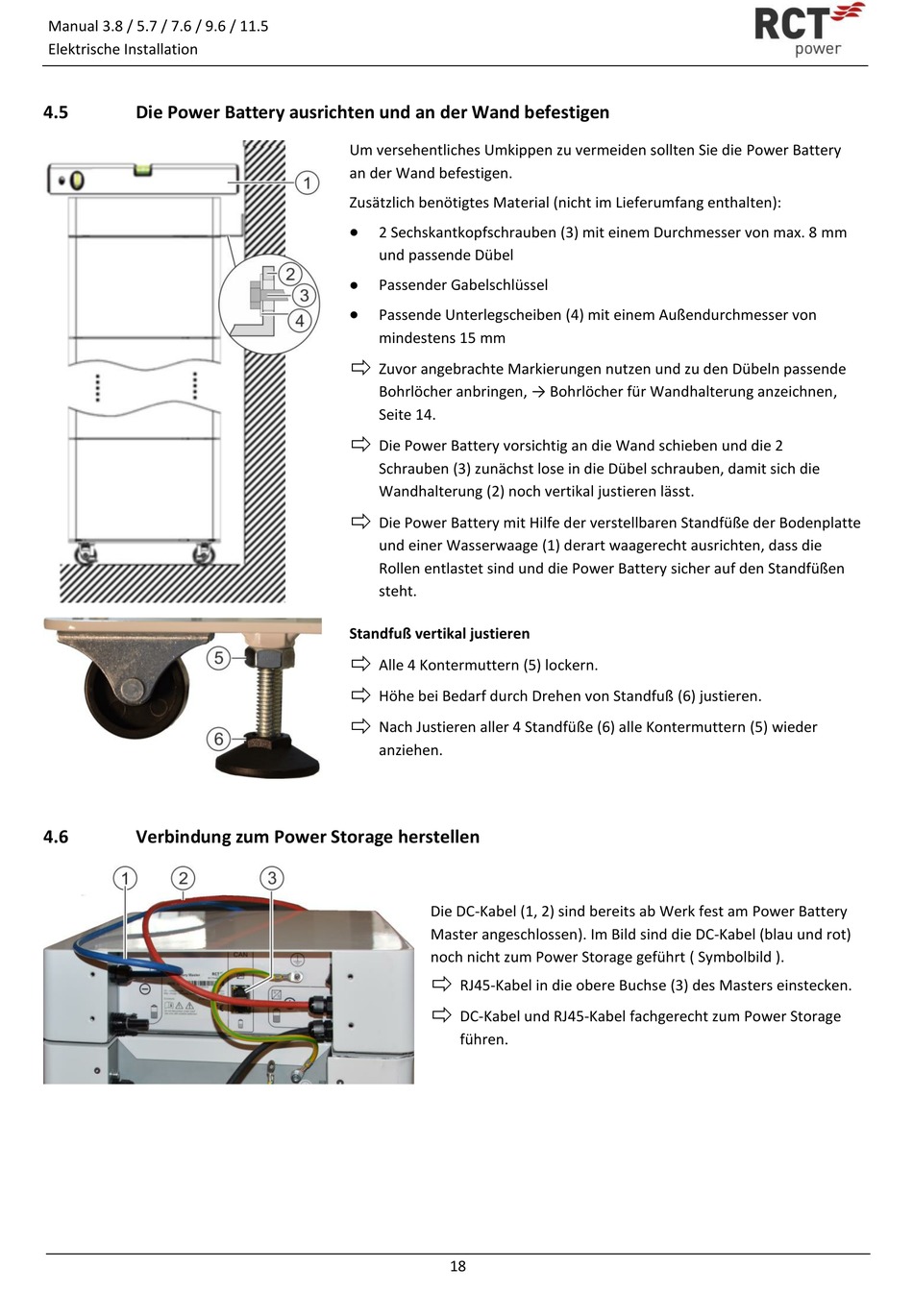

Elektrische Installation
4.5
Die Power Battery ausrichten und an der Wand befestigen
4.6
Verbindung zum Power Storage herstellen
Um versehentliches Umkippen zu vermeiden sollten Sie die Power Battery
an der Wand befestigen.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
•
2 Sechskantkopfschrauben (3) mit einem Durchmesser von max. 8 mm
und passende Dübel
•
Passender Gabelschlüssel
•
Passende Unterlegscheiben (4) mit einem Außendurchmesser von
mindestens 15 mm
Zuvor angebrachte Markierungen nutzen und zu den Dübeln passende
Bohrlöcher anbringen, → Bohrlöcher für Wandhalterung anzeichnen,
Seite 14.
Die Power Battery vorsichtig an die Wand schieben und die 2
Schrauben (3) zunächst lose in die Dübel schrauben, damit sich die
Wandhalterung (2) noch vertikal justieren lässt.
Die Power Battery mit Hilfe der verstellbaren Standfüße der Bodenplatte
und einer Wasserwaage (1) derart waagerecht ausrichten, dass die
Rollen entlastet sind und die Power Battery sicher auf den Standfüßen
steht.
Standfuß vertikal justieren
Alle 4 Kontermuttern (5) lockern.
Höhe bei Bedarf durch Drehen von Standfuß (6) justieren.
Nach Justieren aller 4 Standfüße (6) alle Kontermuttern (5) wieder
anziehen.
Die DC-Kabel (1, 2) sind bereits ab Werk fest am Power Battery
Master angeschlossen). Im Bild sind die DC-Kabel (blau und rot)
noch nicht zum Power Storage geführt ( Symbolbild ).
RJ45-Kabel in die obere Buchse (3) des Masters einstecken.
DC-Kabel und RJ45-Kabel fachgerecht zum Power Storage
führen.
