Manual 3.8 / 5.7 / 7.6 / 9.6 / 11.5
Elektrische Installation
4.3

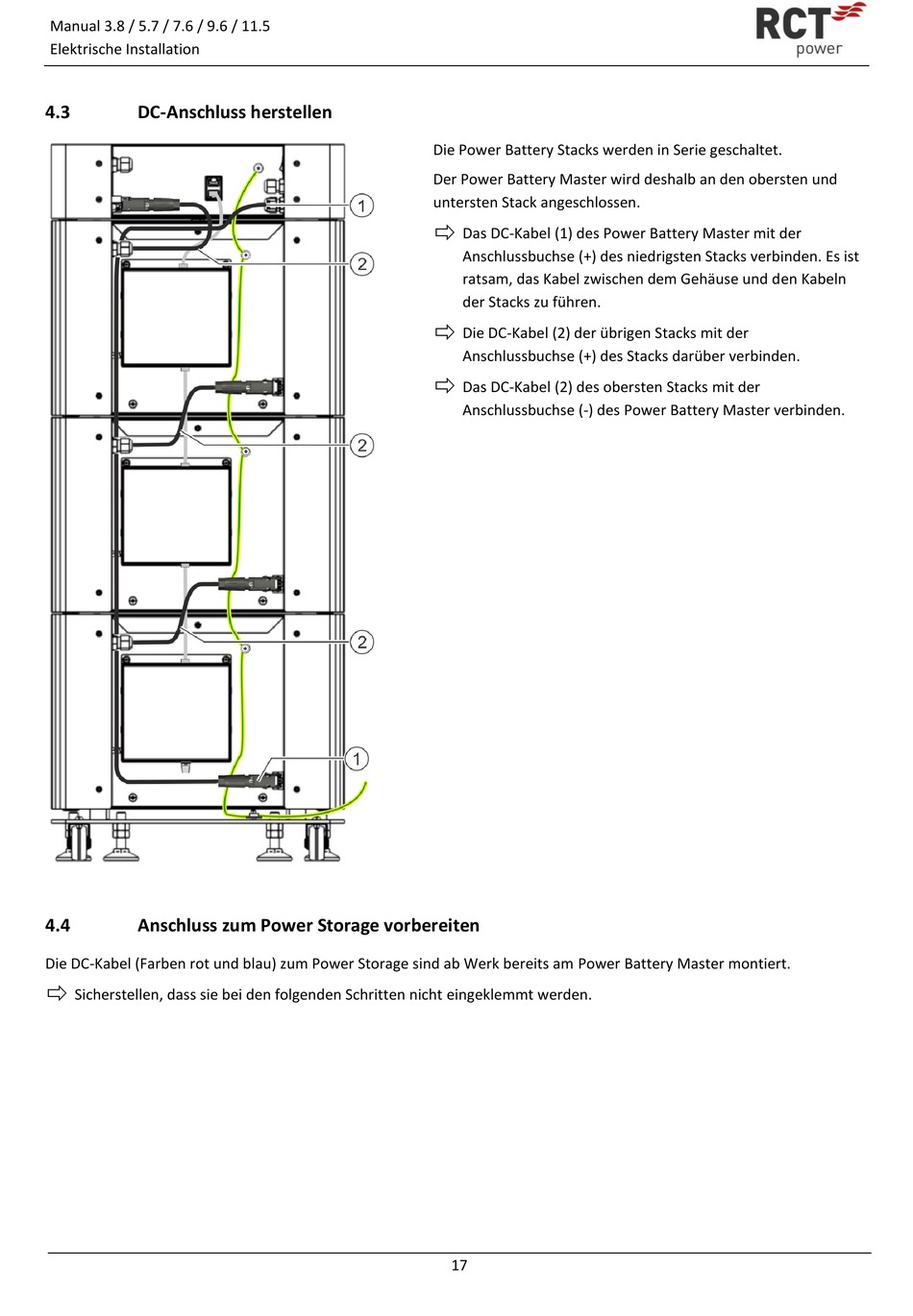

DC-Anschluss herstellen

4.4

Anschluss zum Power Storage vorbereiten

Die DC-Kabel (Farben rot und blau) zum Power Storage sind ab Werk bereits am Power Battery Master montiert.

Sicherstellen, dass sie bei den folgenden Schritten nicht eingeklemmt werden.
Die Power Battery Stacks werden in Serie geschaltet.
Der Power Battery Master wird deshalb an den obersten und
untersten Stack angeschlossen.

Das DC-Kabel (1) des Power Battery Master mit der
Anschlussbuchse (+) des niedrigsten Stacks verbinden. Es ist
ratsam, das Kabel zwischen dem Gehäuse und den Kabeln
der Stacks zu führen.

Die DC-Kabel (2) der übrigen Stacks mit der
Anschlussbuchse (+) des Stacks darüber verbinden.

Das DC-Kabel (2) des obersten Stacks mit der
Anschlussbuchse (-) des Power Battery Master verbinden.
17
