RIF.
A
Serbatoio
B
Filtro di aspirazione
Motore 2.6 Kw
C
D
Pompa
Valvola di sicurezza tarata a 230 bar
E
F
Valvola di regolazione portata
Elettrovalvola di discesa
G
H
Filtro di scarico
Valvola di non ritorno
L
M
Cilindro oleodinamico
Tubo flessibile
P
64

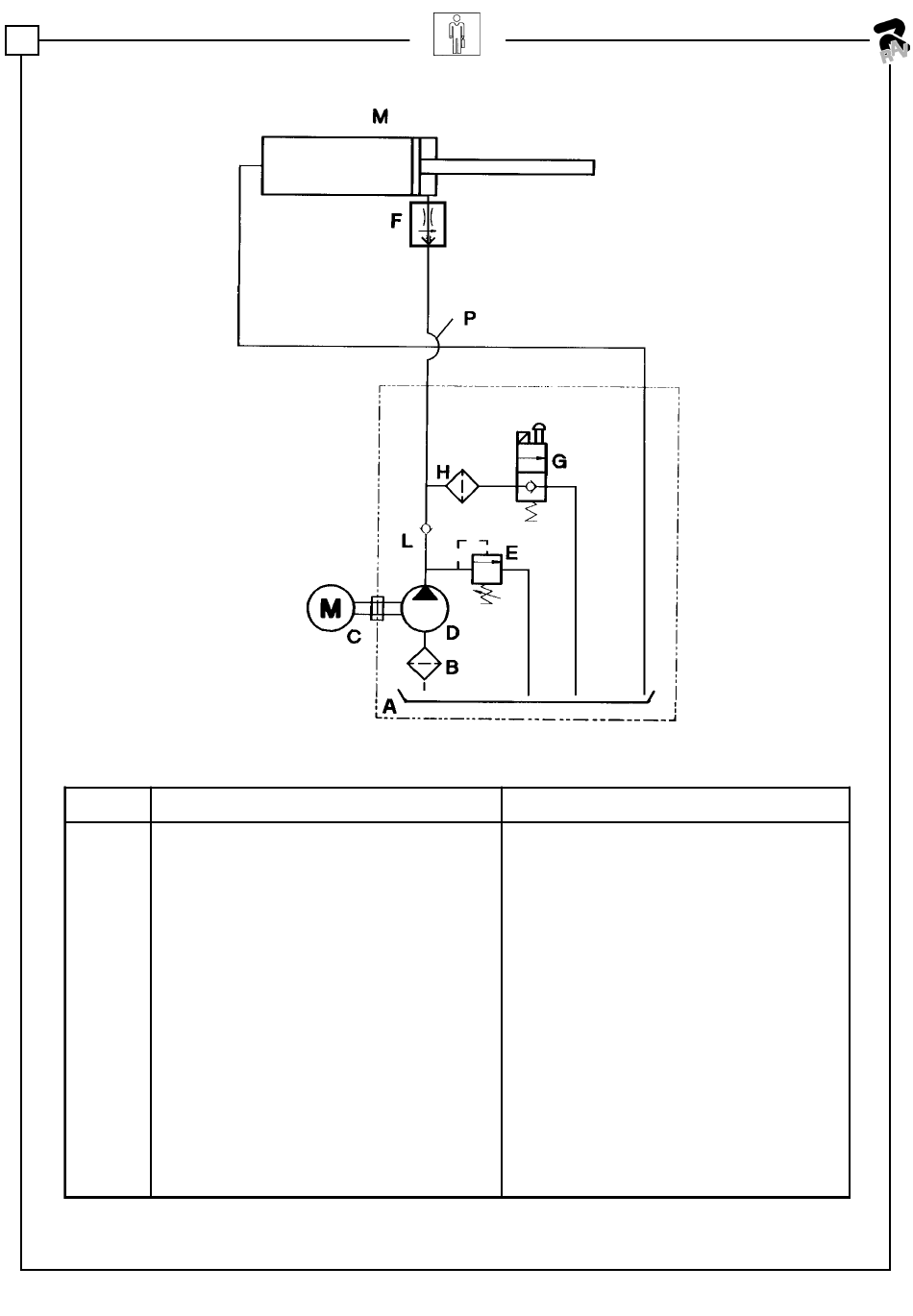

SCHEMA OLEODINAMICO - HYDRAULIC DIAGRAM
DESCRIZIONE
0717-M001-0
DESCRIPTION
Tank
Intake filter
2.6 kW motor
Pump
Safety valve calibrated at 230 bar
Flow control valve
Descent solenoidvalve
Exhaust filter
Check valve
Hydraulic cylinder
Hose
RAV4406 DC
