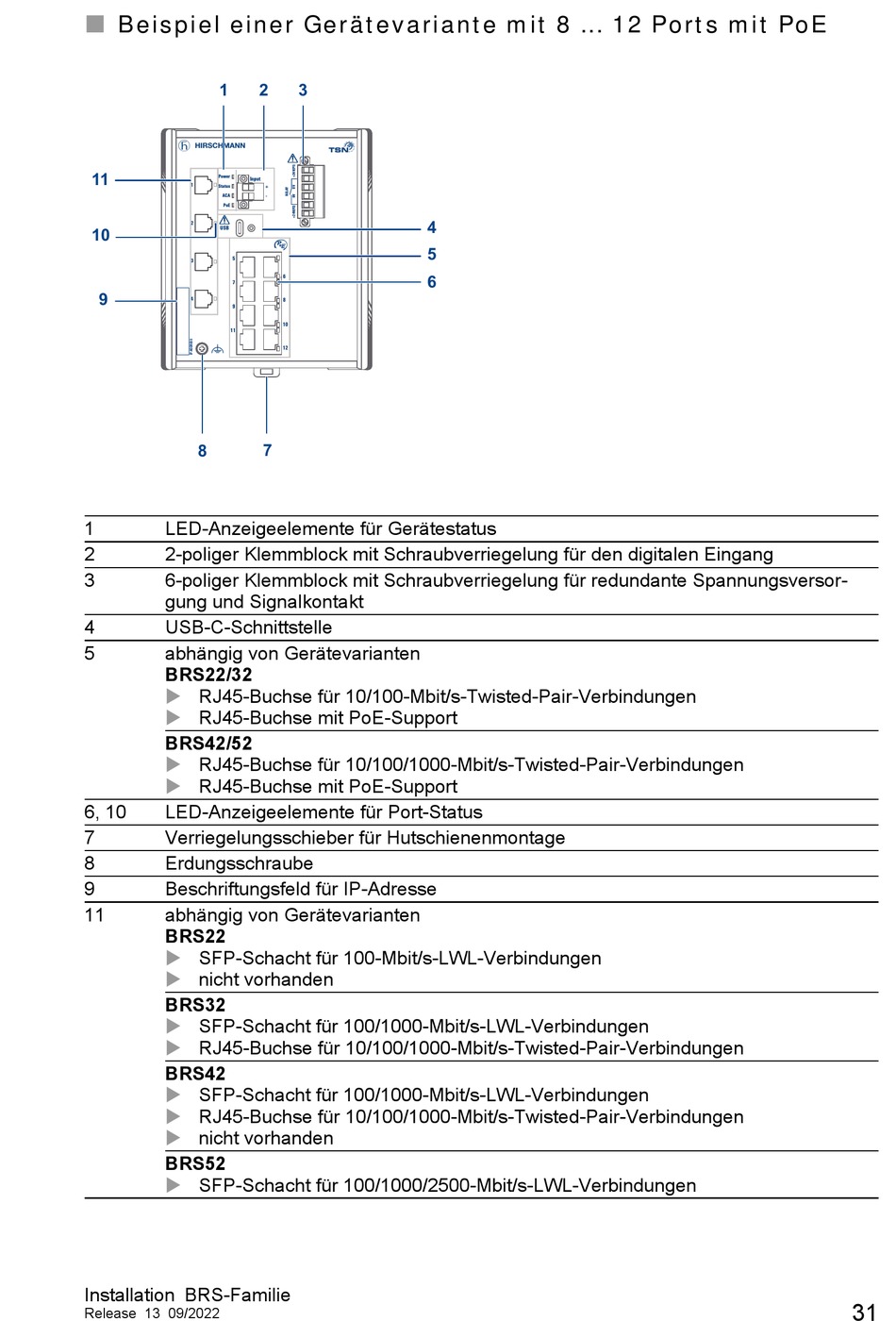

Beispiel einer Gerätevariante mit 8 ... 12 Ports mit PoE
1
x y
11
Power
Input
1
Status
ACA
PoE
z
2
USB
10
5
3
7
9
4
9
11
8
1
LED-Anzeigeelemente für Gerätestatus
2
2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang
3
6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversor-
gung und Signalkontakt
4
USB-C-Schnittstelle
5
abhängig von Gerätevarianten
BRS22/32
RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen
RJ45-Buchse mit PoE-Support
BRS42/52
RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
RJ45-Buchse mit PoE-Support
6, 10
LED-Anzeigeelemente für Port-Status
7
Verriegelungsschieber für Hutschienenmontage
8
Erdungsschraube
9
Beschriftungsfeld für IP-Adresse
11
abhängig von Gerätevarianten
BRS22
SFP-Schacht für 100-Mbit/s-LWL-Verbindungen
nicht vorhanden
BRS32
SFP-Schacht für 100/1000-Mbit/s-LWL-Verbindungen
RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
BRS42
SFP-Schacht für 100/1000-Mbit/s-LWL-Verbindungen
RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen
nicht vorhanden
BRS52
SFP-Schacht für 100/1000/2500-Mbit/s-LWL-Verbindungen
Installation BRS-Familie
Release 13 09/2022
2
3
z
+
-
4
5
6
6
8
10
12
7
31
