Montageanweisung – nur für Fachpersonal
6. Setzen Sie die Gehäuseabdeckung an den oberen Rand des Gehäuse-
unterteils und schwenken Sie die Gehäuseabdeckung nach unten bis sie
hörbar einrastet.
7. Stecken Sie den Temperaturwähler 1 wieder auf. Achten Sie dabei auf
die Abflachung der Steckachse.

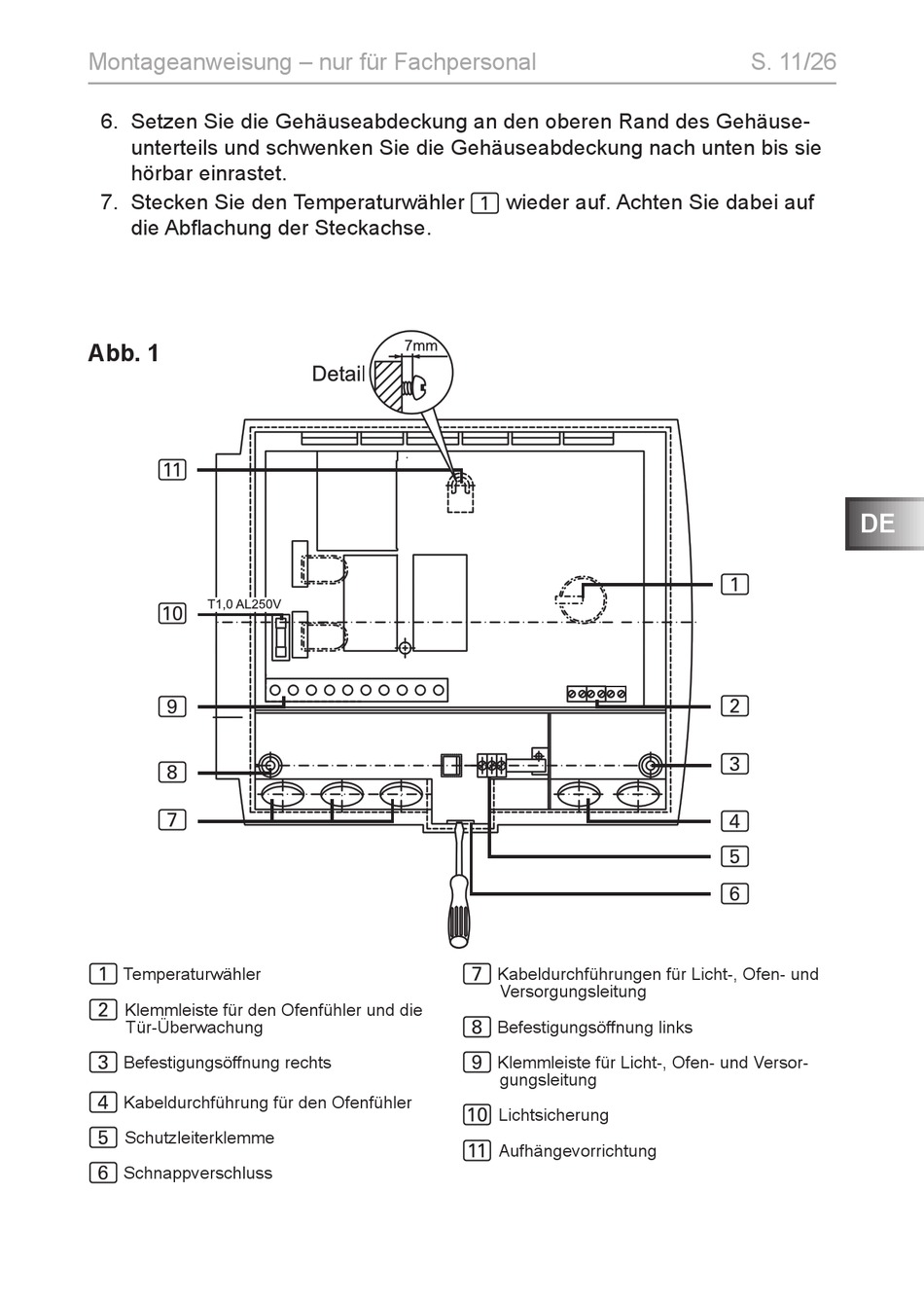

Abb. 1
b
a
9
8
7
Temperaturwähler
1
Klemmleiste für den Ofenfühler und die
2
Tür-Überwachung
Befestigungsöffnung rechts
3
Kabeldurchführung für den Ofenfühler
4
Schutzleiterklemme
5
Schnappverschluss
6
Kabeldurchführungen für Licht-, Ofen- und
7
Versorgungsleitung
Befestigungsöffnung links
8
Klemmleiste für Licht-, Ofen- und Versor-
9
gungsleitung
Lichtsicherung
a
Aufhängevorrichtung
b
