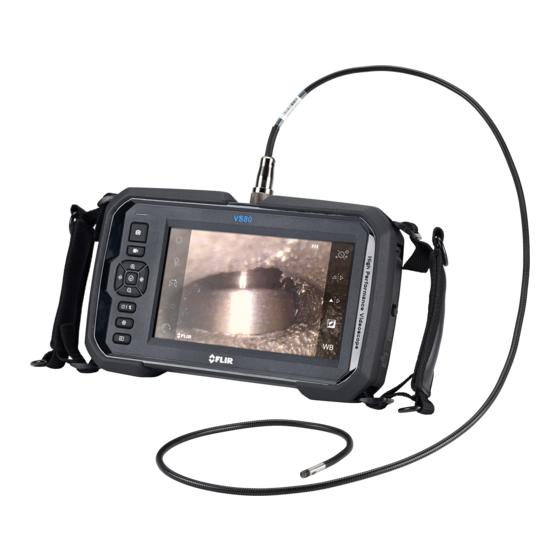

- Seite 1 Kurzanleitung VS80-SET Hochleistungs-Videoskop und -Kameramessfühler...
-
Seite 2: Einleitung
(19) ein. 2. Schließen Sie den Kameramessfühler (16) an: 3. Nehmen Sie die Objektivkappe der Kamera ab. 4. Halten Sie den Hauptschalter (9) gedrückt, bis das FLIR Logo angezeigt wird. 5. Dann wird das Kamerabild angezeigt (14), wobei die Touch- screen-Symbole (12) an das Bild angrenzen. -
Seite 3: Produktbeschreibung
8. Die Status-LED (1) leuchtet blau, wenn das Gerät eingeschaltet ist (Ladegerät nicht angeschlossen); grün, wenn das Gerät aus- geschaltet ist und aufgeladen wird; hellblau, wenn das einge- schaltete Gerät aufgeladen wird; und sie leuchtet nicht, wenn das Gerät vollständig aufgeladen ist (Ladegerät angeschlossen). - Seite 4 16. Messfühleranschluss 17. PC-Schnittstelle/Ladegerät USB-C-Anschluss 18. Verschlüsse für Tragegurt und Trageschlaufe 19. Fach für Reset-Taste, SD-Karte, HDMI-Anschluss 20. Mikrofonanschluss (3,5 mm) Kippständer, Stativbefestigung (Geräterückseite) und Sonnen- blende sind nicht abgebildet. MENÜ EINSTELLUNGEN Drücken Sie die Einstellungstaste , um das Menü zu öffnen oder zu schließen.
-
Seite 5: Auto Power Off
AUTO POWER OFF Deaktivieren Sie oder stellen Sie auf 5, 10, 20 oder 30 Minuten ein. DATUM/UHRZEIT Stellen Sie die Kalenderuhr ein und formatie- ren Sie sie. LANGUAGE Wählen Sie die lokale Sprache aus. Stellen Sie „Normal“ (1 Mbit/s) oder „Hohe AUFNAHMEQUALITÄT Qualität“... -
Seite 6: Touchscreen-Symbole Der Infrarotkamera
Öffnen Sie die Bildgalerie. Wählen Sie ein Bild aus, Schalten Sie das Bildnegativ um es mit dem Live-Bild ein/aus. auf einem geteilten Bild- schirm zu vergleichen. Drehen Sie das Bild im Stellen Sie den Weißab- Uhrzeigersinn (90°, 180°, gleich ein. 270°). -
Seite 7: Oberhalb- Und Unterhalb-Alarme (Infrarotkamera)
Bildbereiche an, deren Temperatur unter dem Alarmgrenzwert liegt. Sie das Farbleistendiagramm berühren und ziehen, um den Soll- wert einzustellen. KUNDENDIENST Die unten angegebene FLIR Support-Website ist Ihre Ressource für Firmware-Aktualisierungsdateien, aktuelle Versionen von Benut- zerhandbüchern, Informationen zum Kundendienst und zu anderen Produkten und Zubehör. - Seite 8 #NAS100100; r. AC/83794/84876; de-DE...
- Seite 10 Customer support http://support.flir.com Copyright © 2022, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
