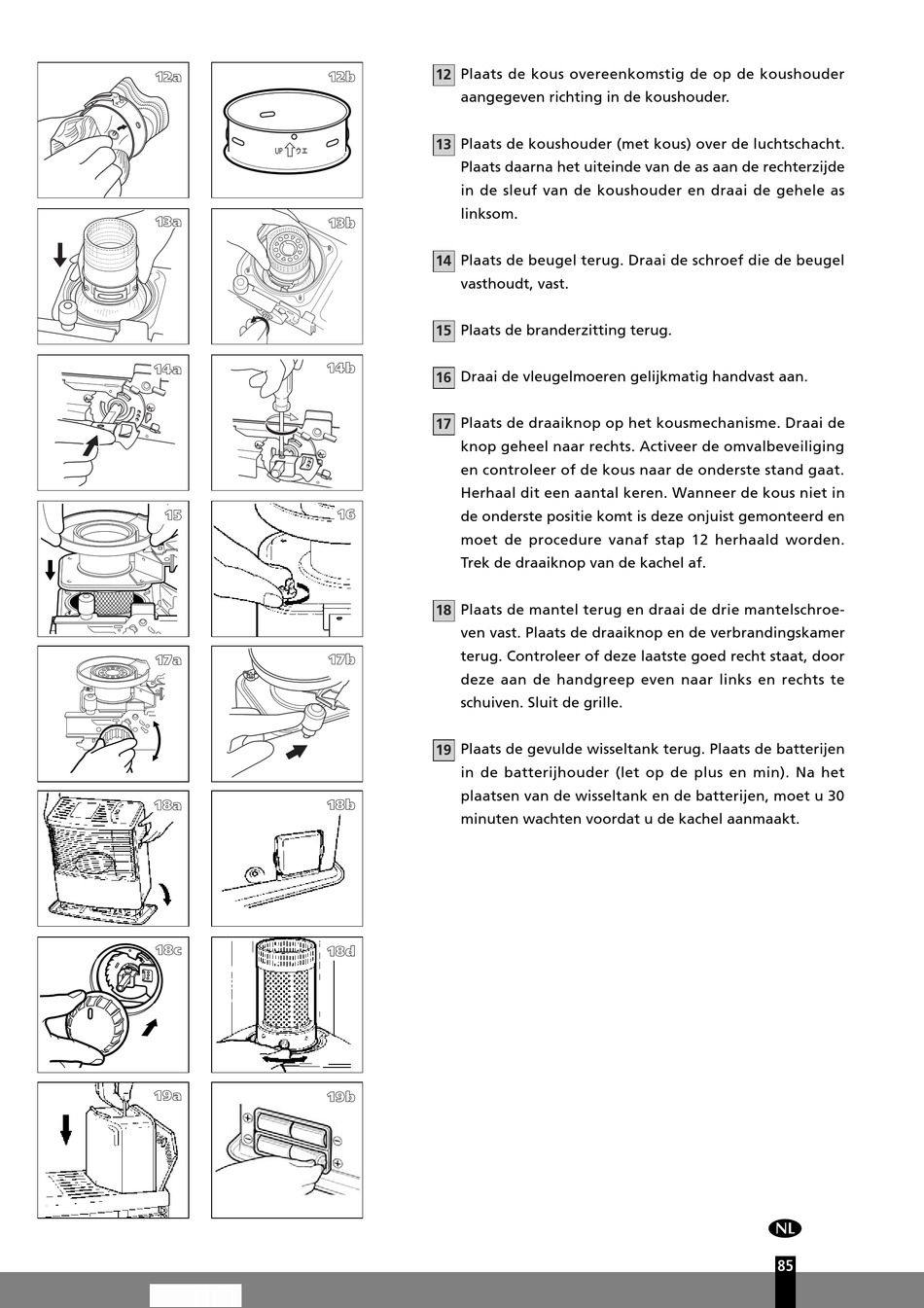

Plaats de kous overeenkomstig de op de koushouder
12
aangegeven richting in de koushouder.
Plaats de koushouder (met kous) over de luchtschacht.
13
Plaats daarna het uiteinde van de as aan de rechterzijde
in de sleuf van de koushouder en draai de gehele as
linksom.
Plaats de beugel terug. Draai de schroef die de beugel
14
vasthoudt, vast.
Plaats de branderzitting terug.
15
Draai de vleugelmoeren gelijkmatig handvast aan.
16
Plaats de draaiknop op het kousmechanisme. Draai de
17
knop geheel naar rechts. Activeer de omvalbeveiliging
en controleer of de kous naar de onderste stand gaat.
Herhaal dit een aantal keren. Wanneer de kous niet in
16
de onderste positie komt is deze onjuist gemonteerd en
moet de procedure vanaf stap 12 herhaald worden.
Trek de draaiknop van de kachel af.
Plaats de mantel terug en draai de drie mantelschroe-
18
ven vast. Plaats de draaiknop en de verbrandingskamer
terug. Controleer of deze laatste goed recht staat, door
deze aan de handgreep even naar links en rechts te
schuiven. Sluit de grille.
Plaats de gevulde wisseltank terug. Plaats de batterijen
19
in de batterijhouder (let op de plus en min). Na het
plaatsen van de wisseltank en de batterijen, moet u 30
minuten wachten voordat u de kachel aanmaakt.
