Seite 1: Inhaltsverzeichnis

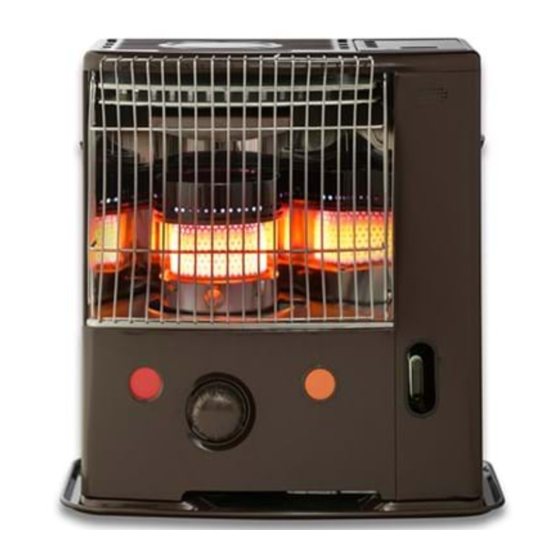

R133TC MANUEL D’UTILISATION GEBRAUCHSANWEISUNG BRUGSANVISNING INSTRUCCIONES DE USO KÄYTTÖOHJE OPERATING MANUAL > ISTRUZIONI D’USO BRUKSANVISNING GEBRUIKSAANWIJZING MANUAL DE INSTRUÇÕES INSTRUKCJI OBSŁUGI BRUKSANVISNING NAVODILA ZA UPORABO man_R133TC.indd 1 29-04-15 12:19...
Seite 2: Manuel D'utilisation
ATTENTION F Utiliser uniquement un combustible liquide conforme aux arrêtés du 18/7/2002 et du 25/06/2010 • Pour remplissage: voir manuel d’utilisation • Ne pas utiliser en continu. D Verwenden Sie nur zugelassenes Heizpetroleum entsprechend DIN 51603-1 • Vor dem Befüllen des Brennstoffbehälters bitte die Gebrauchsanweisung lesen.
Seite 3 man_R133TC.indd 3 29-04-15 12:19...
Seite 4 Chère Madame, Cher Monsieur, Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années.
Seite 5 L’UTILISATION PRINCIPAUX DANS LES GRANDES LIGNES ÉLÉMENTS Voici, dans les grandes lignes, la marche à suivre Bouton d’extinction pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D’UTILISATION Bouton central (page 7 et suivantes) reprend chaque étape en détail. Retirez les différents emballages (voir le chapitre A, fig.
Seite 6: Ce Que Vous Devez Savoir Au Préalable
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE: AÉREZ TOUJOURS SUFFISAMMENT Votre appareil est équipé d’un système de sécurité qui arrête ce dernier lorsque la température est trop importante. Vous ne pourrez pas refaire fonctionner votre appareil avant un délai de 15 minutes. Merci de ne pas forcer l’allumage pendant ce laps de temps au risque d’endommager votre appareil.
Seite 7 INTERDICTION d’utiliser le chauffage mobile à combustible liquide dans les caravanes, les bateaux et les cabines de véhicules; d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 mètres;...
Seite 8 E Bouchon de transport E Du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport. Retirez les calages de protection : E Soulever le côté droit de la grille G. Sortez le gril de son logement (fig. B). E Tirez les extrémités de l’emballage vers les côtés et en même temps tirez-les légèrement vers le bas (fig.C.).
Seite 9 A L L U M A G E D E L ’ A P P A R E I L Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à...
Seite 10 P A N N E S : C A U S E S E T R E M È D E S Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous, vous devez contacter votre revendeur. L’ALLUMAGE NE MARCHE PAS.
Seite 11: Les Piles
À P R O P O S D E L ’ E N T R E T I E N Votre appareil exige peu d’entretien. Mais vous devez essuyer la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.
Seite 12: Conditions De Garantie
Retirez le réservoir amovible I de l’appareil et retirez le filtre à combustible. Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil. Mettez le bouchon de transport (fig. O) à la place du filtre a combustible et enfoncez-le bien.
Seite 13 Les pièces sujettes à l’usure normale, comme la mêche, les piles, l’allumeur et la pompe à main ne sont pas couverts par la garantie. La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. La garantie ne s’applique pas en cas de dommage occasionné...
Seite 14 LE CHANGEMENT DE LA MÈCHE AVANT DE COMMENCER A CHANGER LA MECHE, L ’ A P P A R E I L D O I T Ê T R E E T E I N T E T T O T A L E M E N T REFROIDI.
Seite 15 13. Faire pivoter le bouton de réglage de la mèche moletée 2, et vérifier que la mèche puisse bouger sans problèmes de bas en haut. 14. Faire descendre, en coulissant, le régulateur de la mèche vers le bas, dans la conduite de tirage. Mettre l’arbre du régulateur à...
Seite 16 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchs- anweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Kaminofens zu garantieren.
Seite 17: Benutzung Kurz Zusammengefasst
BENUTZUNG WICHTIGE KURZ ZUSAMMENGEFASST EINZELTEILE Nachfolgend sind in groben Zügen die Schritte Abschalt-Taste angegeben, die zur Inbetriebnahme Ihres Kamin- ofens ausgeführt werden müssen. Detaillierte Drehregler Beschreibung der Handlungen entnehmen Sie bitte der GEBRAUCHSANWEISUNG (Seite 19 ff). Zünd-Taste Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb.
Seite 18: Wichtig Zu Wissen
WICHTIG ZU WISSEN JEDERZEIT AUSREICHEND VENTILIEREN Dieses Gerät ist mit einem Sicherungssystem ausgerüstet, das für ein Ausschalten sorgt, wenn die Temperatur im Raum zu hoch ist. Nach dem manuellen oder automa- tischen Ausschalten des Ofens darf dieser für 15 Minuten nicht erneut eingeschaltet werden.
Seite 19: Der Richtige Brennstoff
Höhe von über 1500 m zu benutzen. Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen. Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften. DER RICHTIGE BRENNSTOFF Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität entwickelt wie Qlima Premium Quality Fuels.
Seite 20: Das Befüllen Mit Brennstoff
Entfernen Sie das übrige Verpackungsmaterial: E Heben Sie den Rost aus der Aussparung (Abb. B) und ziehen Sie ihn nach vorn. E Ziehen Sie beide Enden des Verpackungsmaterials nach hinten und gleich- zeitig leicht nach unten (Abb. C). E Nehmen Sie die Verbrennungskammer aus dem Ofen und entfernen Sie das darunter befindliche Verpackungsmaterial (Abb.
Seite 21 Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.
Seite 22: Ungleiche Flamme Und/Oder Russ Und/Oder Geruch
Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten. Sie haben die Zünd-Taste C zu stark betätigt. Behutsam drücken (ca. 2-3 Sekunden) (Kapitel C). Die elektrische Zündung K ist defekt. Wenden Sie sich an Ihren Händler. UNGLEICHE FLAMME UND/ODER RUSS UND/ODER GERUCH Die Brennkammer D ist nicht richtig eingesetzt.
Seite 23: Die Elektrische Zündung
Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall. Batterien nicht ins Feuer werfen, sie können explodieren und gefährliche Flüssigkeiten ausstoßen. 2. DIE ELEKTRISCHE ZÜNDUNG Die Zündspirale hat eine längere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterien rechtzeitig aus und achten Sie darauf, daß...
Seite 24: Garantiebedingungen
Nehmen Sie den Brennstofftank I aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren. Setzen Sie den Transportverschluß (Abb. O) anstelle des Brennstofffilters ein Transportverschluß...
Seite 25: Tips Zur Sicherheit
Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie. Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden. Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff.
Seite 26: Wechseln Des Dochtes
WECHSELN DES DOCHTES DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. 1a. Öffnen Sie den Tankdeckel H und entnehmen Sie den Brennstofftank I. 1b. E n t n e h m e n S i e d i e B a t t e r i e n , u m e v e n t u e l l e Brandwunden zu vermeiden.
Seite 27 14. S c h i e b e n S i e d e n D o c h t v e r s t e l l e r e n t l a n g d e s Luftschachts nach unten.
Seite 28 Kære kunde Hjertelig tillykke med anskaffelsen af Deres kamin. De har anskaffet Dem et kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres kamin kan holde længe. På fabrikantens vegne giver vi 24 måneders garanti på...
Seite 29 GENERELT OM BRUGEN VIGTIGE DELE Dette er i store træk, hvordan Deres kamin skal anvendes. For mere detaljerede handlinger henvises Sluk knap til VEJLEDNINGEN (side 31 og frem). Drejeknap Fjern alt emballagemateriale (se kapitel A, fig. A). Tændknap Fyld skiftetanken I isæt denne i ovnen og vent 30 minutter, Forbrændings- før ovnen tændes (se kapitel B, fig.
Seite 30 HVAD MAN FØRST SKAL VIDE SØRG ALTID FOR TILSTRÆKKELIG VENTILATION Dette apparat er udstyret med et sikkerhedssystem, der stopper, når temperaturen i lokalet er for høj. Når varmeapparatet er blevet slukket (manuelt eller automatisk), må det ikke genstartes i 15 minutter. Med henblik på at undgå beskadigelse af apparatet må...
Seite 31 DET RIGTIGE BRÆNDSTOF Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet såsom Qlima Premium Quality Fuels. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre: Overdreven tjæredannelse på vægen Ufuldstændig forbrænding Begrænset levetid for væge og ovn Røg eller stank...
Seite 32: Påfyldning Af Brændstof
E Tag forbrændingskammeret ud af kaminen og fjern emballagematerialet under det (fig. D). E Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen E fra den ene side til den anden (fig. F). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet. E Åbn låget til den aftagelige tank 4, og fjern det lille stykke plasticskum.
Seite 33 Sådan gør De: Drej drejeknappen 2 til højre indtil den ikke kan komme længere (fig. K). Tryk tændknappen 3 ind (fig. L), men ikke alt for hårdt. Så snart man kan se en flamme i forbrændingskammeret, kan man slippe tændknappen. Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke låst.
Seite 34 Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof. Der bruges forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). Der er tale om støvsamling nederst i ovnen. Spørg forhandleren. Flammehøjden er ikke rigtigt indstillet. Se kapitel F.
Seite 35 3. VÆGEN / SLUT PÅ FYRINGSSÆSONEN For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet.
Seite 36 SPECIFIKATIONER R 133 TC Tænding elektrisk Brændstof petroleum Kapacitet (kW)* Velegnet rum (m3)** 37-82 Brændstofforbrug (l/time)* 0.240 Brændstofforbrug (g/time)* Brændetid pr. tank (timer)* 17.5 Indhold skiftetank (liter) Vægt (kg) bredde 455 Mål (mm) (inklusive bundplade) dybde 295 højde 460 Krævede batterier 3V D.C.
Seite 37 fælde ikke at flytte ovnen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker. 14 TIPS FOR UFARLIG BRUG 1 Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet.
Seite 38 UDSKIFTNING AF VÆGEN I N D E N D U P Å B E G Y N D E R U D S K I F T N I N G E N A F V Æ G E N , S K A L K A M I N E N V Æ R E S L U K K E T O G H E L T A F K Ø...
Seite 39 15. Anbring de 4 vingemøtrikker, men skru dem ikke fast endnu. 16. D r e j v æ g e n t i l d e n h ø j e s t e p o s i t i o n o g s k r u vingemøtrikkerne fast.
Seite 40: Instrucciones De Uso
Estimado Cliente: Le felicitamos por la compra de su estufa portátil. Usted acaba de comprar un producto de calidad, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente. Por lo tanto, lea primero este manual del usuario, para una vida útil máxima de su estufa.
Seite 41 EL USO A GRANDES RASGOS PIEZAS IMPORTANTES Estos son a grandes rasgos los pasos a seguir para la utilización de su estufa portátil. Para su correcta Botón de apagado utilización, le remitimos al MANUAL (pág. 43 y siguientes). Botón regulador Botón de encendido Retire todo el material de embalaje (vea capítulo A, fig.
Seite 42 LO QUE DEBE SABER PREVIAMENTE VENTILAR SIEMPRE SUFICIENTEMENTE Este aparato cuenta con un dispositivo de seguridad que lo detiene cuando la temperatura en la habitación es demasiado alta. Cuando se apague la estufa (manual o automáticamente) hay que esperar 15 minutos antes de volver a encenderla.
Seite 43 Para usar este tipo de calefacción en lugares públicos, se requiere el permiso previo de las entidades reglamentarias. Infórmese al respecto antes de usar la estufa. EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua como Qlima Premium Quality Fuels.
Seite 44 Quite el material de embalaje: E Agarre el lateral derecho del grill. Saque el grill del hueco (fig. B) y tire hacia delante. E Tire de ambos extremos del material de embalaje a los laterales empujando ligeramente hacia abajo al mismo tiempo (fig. C). E Extraíga el quemador y el embalaje que está...
Seite 45 Si Usted utiliza la estufa por primera vez, después de haber colocado el depósito extraí- ble lleno de combustible, espere mínimo unos 30 minutos antes de encenderla. De esta forma, la mecha podrá absorber el combustible. Haga lo mismo después de que la estu- fa haya consumido todo el combustible y después de poner una nueva mecha.
Seite 46 Usted oprime la palanca del encendido C hacia abajo con demasiada fuerza. Oprimir con menos fuerza (capítulo C). El filamento de la resistencia de encendido K está partido. Consulte a su distribuidor. LLAMA INESTABLE Y/U HOLLIN Y/U OLOR. La cámara de combustión D no está colocada de forma correcta. Póngala recta con el asa E, hasta que logre moverla más fácilmente hacia la izquierda y derecha.
Seite 47: Las Pilas
1. LAS PILAS Estas las puede cambiar Usted mismo. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para Pequeños Residuos Químicos. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos.
Seite 48: Condiciones De Garantia
Saque el depósito extraíble I de la estufa y retire el filtro del combustible. Este puede gotear un poco; tenga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa. Coloque el tapón de transporte (fig. O) en el lugar del filtro del combustible y oprímalo bien y coloque nuevamente el deposito extraible en su posición.
Seite 49 La garantía se aplica únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna. La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado.
Seite 50 CAMBIAR LA MECHA ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA - MENTE FRÍA. 1a. Abra la tapa del depósito  y saque el depósito de gasolina . 1b. Saque las baterías para evitar posibles quemaduras. 1c.
Seite 51 16. Gire la mecha a la posición más alta y gire las tuercas de mariposa poco a poco hasta fijarlas. 17. Compruebe la altura de la mecha. La mecha tiene que estar a 0,8 cm por encima de la anilla de base. 18.
Seite 52 Hyvä asiakas, Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 24 kuukauden pituisen takuun materiaalitai valmistusvirheiden varalta.
Seite 53: Tärkeät Osat
YLEISET KÄYTTÖOHJEET TÄRKEÄT OSAT Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot OFF-painike (hätä- ovat käyttöohjeessa (sivulta 55 alkaen). sammutusta varten) Nystyräpintainen Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A). sydämen säätönuppi Täytä irrotettava säiliö  ja odota 30 minuuttia ennen Sytytyspainike lämmittimen sytyttämistä...
Seite 54: Mitä Sinun Tulee Tietää Ennen Käyttöä
MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ Tämä laite on varustettu turvajärjestelmällä, joka pysäyttää sen, kun huoneen lämpötila on liian korkea. Kun lämmitin on sammutettu (manuaalisesti tai automaattisesti) sen voi uudelleen käynnistää vasta 15 minuutin kuluttua. Laitteen vaurioitumisen estämiseksi, älä...
Seite 55: Käyttöohje
Oikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta. Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä. Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen. Vain oikean polt- toaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja...
Seite 56: Polttoaineen Täyttö
Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle. Lämmitin on nyt käyttövalmis. POLTTOAINEEN TÄYTTÖ Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti: Varmista, että...
Seite 57 Paina sytytyspainiketta C (kuva L), mutta älä käytä liikaa voimaa. Vapauta sytytyspainike heti, kun palokammiossa D näkyy liekki. Kun lämmitin on sytytetty, tarkista aina, että palokammio D on vaakasuorassa, liu’uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kädensijan 5 avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.
Seite 58 Ota yhteys tuotteen myyjään. Sydämen korkeus ei ole oikea. Ota yhteys tuotteen myyjään. LÄMMITIN SAMMUU VÄHITELLEN Polttoainesäiliö on tyhjä. Katso kohta B. Alempaan säiliöön on päässyt vettä. Ota yhteys tuotteen myyjään. Sydän on kovettunut yläpuolelta. Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta.
Seite 59 Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään. Anna lämmittimen jäähtyä, ennen kuin aloitat huolto- tai ylläpitotyöt. VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ) Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä: Sytytä...
Seite 60 TEKNISET TIEDOT R 133 TC Sytytys sähköinen Polttoaine parafiini Teho (kW)* Sopiva tila (m3)** 37-82 Polttoaineen kulutus (l/h)* 0.240 Polttoaineen kulutus (g/h)* Palamisaika aika yhdellä säiliöllisellä (h)* 17.5 Irrotettavan säiliön tilavuus (litraa) Paino (kg) leveys 455 Mitat (mm) (pohjalevyn kanssa) syvyys 295 korkeus 460 Tarvittavat paristot...
Seite 61 14 OHJEITA TURVALLISTA KÄYTTÖÄ VARTEN Lapsia on valvottava, etteivät he leiki laitteen kanssa. Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huol- la lämmitintä, kun se palaa tai on vielä kuuma. Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäi- syydellä...
Seite 62 SYDÄMEN VAIHTAMINEN V A R M I S T A , E T T Ä L Ä M M I T I N O N S A M M U T E T T U J A T Ä Y S I N J Ä Ä H T Y N Y T , E N N E N K U I N A L O I T A T SYDÄMEN VAIHTAMISEN.
Seite 63 15. Aseta 4 siipimutteria nousevaan piikkiin, mutta älä tiivistä niitä. 16. Nousta sydänlanka korkeimmalle asemalle ja tiivistä siipimutteria. 17. Tarkista sydnlangan korkeus. Se pitäisi olla 5/16 kaulai- men yllä. 18. Tarkista onko sydänlangan ja vedosputkin välillä sopiva etäisyys. Sen pitäisi olla samaa kaikkialla. 19a.
Seite 64 Dear Sir, Madam, Congratulations on your purchase of this heater. You have purchased a quality product, which will serve you for many years to come. This, of course, provided you use the heater correctly. Please read these Directions for Use first, to ensure the maximum lifetime for your heater.
Seite 65: General Directions For Use
GENERAL DIRECTIONS FOR USE MAIN COMPONENTS Below you will find the main steps to be taken for using your heater. For more details, please refer to OFF - button the MANUAL (pages 67 ff.). Knurled wick adjustment knob Remove all packaging materials (refer to Section A, Fig. A). Ignition button Fill the removable tank I and wait 30 minutes before you ignite the heater (refer to Section B, Fig.
Seite 66: What You Need To Know In Advance
WHAT YOU NEED TO KNOW IN ADVANCE ALWAYS MAKE SURE THAT THERE IS SUFFICIENT VENTILATION This device is fitted with a security system that stops it when the temperature in the room is too high. When the heater has switched off (manually or automati- cally) it may not be restarted for 15 minutes.
Seite 67: The Right Fuel
THE RIGHT FUEL Your heater has been designed for use with high-quality water-free pure paraffin oil like Qlima Premium Quality Fuels. Only fuels of this kind will ensure clean and proper burning. Lower quality fuel may result in: excessive tar deposits on the glass fibre wick incomplete burning reduced heater lifetime smoke and/or smells...
Seite 68: Filling Fuel
E Put the combustion chamber back into its place. The combustion chamber is positioned correctly when it can be smoothly moved a little to the left and to the right by its handle E (Fig. F). Close the grill: Slightly lift it to reposition it in its slot.
Seite 69 Before igniting the heater, always check the fuel indicator F to see whether the removable tank needs filling up. Always ignite the heater with the ignition coil K. Never use matches or a cigarette lighter. Follow the procedure below: Turn the knurled wick adjustment knob 2 clockwise to its stop (Fig. K). Push in the ignition button C (Fig.
Seite 70 IRREGULAR FLAME AND/OR SOOT AND/OR SMELLS The combustion chamber D has not been positioned correctly. Use the handle E to put it level, until you can easily slide it slightly to the left and to the right and the chamber is level. You are using fuel which is past its ‘use by’...
Seite 71 3. THE WICK To extend the glass fibre wick life, you must occasionally let the heater burn until the tank is completely emptied and the heater extinguishes by itself. Do this when you notice that the flame is weakening. The burn-out will cause some smells, so it is recommended that you take the heater outside of the living room.
Seite 72: Warranty Provisions
SPECIFICATIONS R 133 TC Ignition electrical Fuel paraffin Capacity (kW)* Suitable space (m3)** 37-82 Fuel consumption (l/hr)* 0.240 Fuel consumption (g/hr)* Burning time per tank (hr)* 17.5 Capacity removable tank (litres) Weight (kg) width 455 Dimensions (mm) (including base plate) depth 295 height 460 Required batteries...
Seite 73 14 TIPS FOR SAFE USE Children should be supervised to ensure that they do not play with the appliance. Do not move the heater when it is burning or still hot. Do not refill nor service the heater when it is burning or still hot. Position the front of the heater at a minimum distance of 1.5 metres from walls, curtains, and furniture.
Seite 74 REPLACEMENT OF THE WICK ENSURE THAT THE HEATER IS OFF AND COMPLETELY COOL BEFORE STARTING TO REPLACE THE WICK. 1a. Open the tank cover  and remove the fuel tank . 1b. Remove the batteries to prevent possible burns. 1c. Open the front grille and remove the combustion cham- ber 4.
Seite 75 15. Reposition 4 wing nuts on the mounting stud, but do not tighthen them. 16. Raise the wick to its highest position and tighten the wing nuts in several steps. 17. Check the wick height. It should be 5/16 inch above the collar.
Seite 76 Egregio Signore, Gentile Signora, Ci congratuliamo con Lei per l’acquisto di una stufa portatile. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata delle stufe portatili, Le consigliamo di leggere con attenzione le istruzioni prima dell’uso.
Seite 77: Istruzioni D'uso
OSSERVAZIONI COMPONENTI SULL’USO GENERALE PRINCIPALI Qui di seguito vengono descritte in generale le Pulsante di operazioni da compiere per l’uso delle stufe portatili. spegnimento Per maggiori dettagli si prega di fare riferimento alle istruzioni d’uso (da pagina 79 in poi). Manopola Pulsante di Togliere tutti i materiali dell’imballaggio...
Seite 78: Osservazioni Generali
OSSERVAZIONI GENERALI VENTILARE SEMPRE SUFFICIENTEMENTE Questa apparecchiatura è dotata di un sistema di sicurezza che provvede a fer- mare il dispositivo in caso di temperature troppo alte. Quando la stufa viene spenta (manualmente o automaticamente) questa non può essere riaccesa nei 15 minuti successivi.
Seite 79: Il Combustibile Giusto
IL COMBUSTIBILE GIUSTO La stufa portatile è stata progettata per l’uso di un petrolio di alta qualità, puro, senza acqua, come Qlima Premium Quality Fuels che assicura una combustione puli- ta ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi: accumulo eccessivo di catrame sullo stoppino combustione insufficiente durata limitata della stufa...
Seite 80: Accensione Della Stufa
E Estrarre la camera di combustione dalla stufa e rimuovere il materiale d’imballaggio sottostante (fig. D). E Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia E leggermente verso sinistra e verso destra (fig.
Seite 81: Spegnimento Della Stufa
Prima di accendere la stufa, guardare sempre l’indicatore del combustibile F per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile. Accendere sempre la stufa con l’ausilio della resistenza di accensione K. Non usare mai fiammiferi o un accendino. Compiere le seguenti operazioni: Accendere la stufa girando la manopola B a destra (fig.
Seite 82 FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE. La camera di combustione D non è stata installata correttamente. Correggerne la posizione con la maniglia E, fino a spostarla facilmente verso sinistra e verso destra. Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile. Si fa uso del combustibile sbagliato.
Seite 83 3. LO STOPPINO Per prolungare la durata dello stoppino, soprattutto quando si nota che la fiamma diventa più debole, occorre ogni tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Così facendo può darsi che la stufa faccia cattivo odore;...
Seite 84 Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtro del combustibile ed inserire successivamente la pompa nel serbatoio fisso vuoto. Seguire la stessa procedura qualora nel serbatoio del combustibile vi sia acqua.
Seite 85 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell’acquirente. Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d’uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.
Seite 86 SOSTITUZIONE DELLO STOPPINO PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO S T O P P I N O , L A S T U F A D E V E E S S E R E S P E N T A E COMPLETAMENTE FREDDA.
Seite 87 15. Serrare 4 dadi a farfalla sul perno di montaggio, ma non stringerli. 16. Sollevare lo stoppino alla posizione più alta e stringere i dadi a farfalla in svariati passi. 17. Controllare l’altezza dello stoppino. Dovrebbe essere 5/16 al di sopra del collare. 18.
Seite 88 Kjære kunde! Gratulerer med kjøpet av denne transportable varmeovnen beregnet på privat bruk. Du har kjøpt et kvalitetsprodukt du vil ha glede av i mange år fremover. Det forutsetter selvfølgelig at du bruker ovnen på riktig måte. Les denne bruksanvisningen først for å sikre varmeovnen maksimal brukstid. Varmeovnen leveres med 24 måneders produsentgaranti på...
Seite 89 GENERELLE ANVISNINGER FOR BRUK HOVEDKOMPONENTER Nedenfor finner du hovedpunktene du må gå gjennom før du begynner å bruke varmeovnen. Du AV-knapp (nød- finner flere opplysninger i HÅNDBOKEN (side 91 ff.). stopp) Riflet regulerings- Ta av all emballasje (se avsnitt A, Fig. A). bryter Fyll den uttakbare beholderen ...
Seite 90 VIKTIG FORHÅNDSINFORMASJON SØRG ALLTID FOR TILSTREKKELIG VENTILASJON Denne enheten er utstyrt med et sikkerhetssystem som slår den av når temperaturen i rommet er for høy. Når varmeovn slås av (manuelt eller automatisk) kan den ikke slås på igjen på 15 minutter. For å forhindre skade på enheten skal du ikke tvinge start av varmeovn i denne tidsperioden.
Seite 91 Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte. Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien.
Seite 92: Fylle På Drivstoff
Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den. Varmeovnen er nå klar til bruk. FYLLE PÅ DRIVSTOFF Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl.
Seite 93 Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret 4 er plant ved å skyve det litt til venstre og til høyre med håndtaket 5 (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.
Seite 94 OVNEN SLÅR SEG LANGSOMT AV Den uttakbare beholderen er tom. Se avsnitt B. Det er kommet vann i den nedre beholderen. Kontakt forhandleren. Veken er blitt hard på oversiden. La varmeovnen brenne til alt drivstoffet er brukt opp (avsnitt G). Bruk riktig drivstoff.
Seite 95: Transport
OPPBEVARING (SLUTT PÅ DEN KALDE ÅRSTIDEN) Vi anbefaler at du brenner opp alt drivstoffet i drivstoffbeholderen på slutten av oppvarmingssesongen og setter ovnen bort til lagring på behørig måte. Følg fremgangsmåten nedenfor: Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp. La varmeovnen avkjøle.
Seite 96 SPESIFIKASJONER R 133 TC Tenning elektrisk Drivstoff parafin Kapasitet (kW)* Egnet plass (m3)** 37-82 Drivstofforbruk (l/t)* 0.240 Drivstoff-forbruk (g/t)* Forbrenningstid per beholder (t)* 17.5 Kapasitet uttakbar beholder (liter) Vekt (kg) bredde 455 Mål (mm) (også sokkelplaten) dybde 295 høyde 460 Batterieres 3V D.C.
Seite 97 14 TIPS FOR SIKKER BRUK Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll på konvektoren eller reparer den når den brenner eller fortsatt er varm. Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og møbler.
Seite 98 SKIFTE UT VEKEN PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU BEGYNNER Å BYTTE VEKEN. 1a. Åpne tanklokket H og fjerne drivstofftanken I. 1b. Ta ut batteriene for å forhindre mulige brannskader. 1c. Åpne frontgrillen og fjerne forbrenningskammeret D. 1d.
Seite 99 Plasser justerings akselen til forsiden av ovnen. 15. Snug fire vingemuttere på festebolten, men ikke tight- hen dem. 16. Hev veken i høyeste posisjon og trekk til vingemuttere i flere trinn. 17. Sjekk vekehøyden. Det bør være 5/16 over kragen. 18.
Seite 100 Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteits- product aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt natuurlijk. Lees daarom eerst deze gebruiksaan- wijzing, voor een optimale levensduur van uw kachel.
Seite 101: Het Gebruik In Hoofdlijnen
HET GEBRUIK IN HOOFDLIJNEN BELANGRIJKE ONDERDELEN Dit zijn in grote lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze hande- Uit-toets lingen verwijzen wij u naar de HANDLEIDING (pag. 103 en verder). Draaiknop Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A). Ontstekingstoets Vul de wisseltank I en wacht 30 minuten alvorens de kachel te ontsteken (zie hoofdstuk B, fig.
Seite 102 WAT U VOORAF MOET WETEN ALTIJD VOLDOENDE VENTILEREN Dit apparaat is uitgerust met een beveiligingssysteem, dat stopt wanneer de tempe- ratuur in de ruimte te hoog is. Nadat de kachel afgeslagen is (handmatig of auto- matisch) mag de kachel gedurende 15 minuten niet opnieuw opgestart worden. Om schade aan het apparaat te voorkomen, gelieve in deze tijdspanne de kachel niet geforceerd te ontsteken.
Seite 103: De Juiste Brandstof
Zorg vantevoren voor de juiste informatie. DE JUISTE BRANDSTOF Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit zoals Qlima Premium Quality Fuels. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot: overmatige teeraanslag op de kous Alleen met de juiste...
Seite 104: Vullen Met Brandstof
Verwijder het overige verpakkingsmateriaal: E Neem de rechter zijde van de grille. Til de grill uit de uitsparing (fig. B) en trek deze naar voren. E Trek beide einden van het verpakkingsmateriaal naar de zijkanten en tegelijkertijd iets naar beneden (fig. C). E Neem de verbrandingskamer uit de kachel en verwijder het daaronder aanwezige verpakkingsmateriaal (fig.
Seite 105 HET AANMAKEN VAN DE KACHEL Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra venti- latie of ontsteek uw kachel de eerste keer buiten de leefruimte. Als u de kachel voor de eerste keer gebruikt, moet u na het plaatsen van de gevulde wisseltank zo’n 30 minuten wachten met aanmaken.
Seite 106: Storingen, Oorzaken En Oplossingen
STORINGEN, OORZAKEN EN OPLOSSINGEN Als u een storing niet kunt oplossen met behulp van de onderstaande aanwijzin- gen, dient u contact op te nemen met uw dealer. HET AANMAKEN LUKT NIET. De batterijen zitten niet goed in de houder. Controleren (fig. G). De batterijen zijn niet meer krachtig genoeg voor de ontsteking.
Seite 107: Gebruiksaanwijzing
OVER HET ONDERHOUD Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, omdat er anders hardnekkige vlekken kunnen ont- staan. Normaal gesproken zijn er slechts drie onderdelen aan slijtage onderhevig: 1.
Seite 108: Specificaties
Laat de kachel afkoelen. Haal de wisseltank I uit de kachel en verwijder het brandstofzeefje. Dit kan wat nadruppelen; houd een doekje bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel. Duw de transportdop (fig. O) op de plaats van het brandstofzeefje en druk Transportdop deze goed aan.
Seite 109 Onderdelen die aan normale slijtage onderhevig zijn, zoals de batterijen, de kous, de ontstekingsspiraal en het brandstofhevelpompje, vallen buiten de garantie. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van ver- keerde of verouderde brandstof.
Seite 110 HET VERVANGEN VAN DE KOUS VOORDAT U BEGINT MET HET VERVANGEN VAN DE K O U S , D I E N T D E K A C H E L U I T E N V O L L E D I G AFGEKOELD TE ZIJN.
Seite 111 15. Plaats de 4 vleugelmoeren terug, maar draai ze nog niet vast. 16. Draai de kous naar de hoogste stand en draai de vleu- gelmoeren geleidelijk aan vast. 17. Controleer de koushoogte. De kous dient zich 0,8cm boven de kraag te bevinden. 18.
Seite 112 Prezada Senhora/Prezado Senhor: Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor.
Seite 113 A UTILIZAÇÃO PEÇAS IMPORTANTES EM LINHAS GERAIS Estes são em linhas gerais os passos a seguir para Botão para desligar utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao Botão giratório MANUAL (pag. 115 e seguintes). Válvula de ignição Retire todos os materiais de embalagem Câmara de combustão...
Seite 114: Sistema De Segurança
O QUE DEVE SABER ANTES DE UTILIZAR CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO Este aparelho dispõe de um sistema de segurança. Assim que a temperatura atingir um máximo no espaço o aparelho pára de funcionar. Depois de desligado (manual ou automaticamente), deve-se esperar 15 minutos antes de voltar a ligar o aquece- dor.
Seite 115 confortável do seu aquecedor. Dano e/ou falhas do aquecedor em virtude do uso de um combustível que não seja óleo de parafina sem água de alta qualidade não estão cobertos pela garantia. Consulte sempre o seu vendedor mais próximo sobre o combustível apropriado para o seu aquecedor.
Seite 116 O piso deverá ser firme e perfeitamente nivelado. Coloque o aquecedor noutra posição se não ficar nivelado. Não solucione a situação através da colocação de livros ou de outros materiais debaixo do aquecedor. Consulte as instruções for necidas separadamente na caixa de cartão para montagem do aquecedor. O seu aquecedor estará...
Seite 117 Antes de acender a estufa, verifique o indicador de combustível F para saber se deve primeiro encher o tanque removível. Acenda sempre o aquecedor utilizando a bobine de ignição K. Não utilize jamais fósforos ou isqueiro. Proceda da seguinte maneira: Gire o botão B à...
Seite 118 Está a empurrar com demasiada força a válvula de ignição 3. Empurre com menos força (capítulo C). A espiral de incandescência K está estragada. Consulte o seu representante. CHAMA DESIGUAL E/OU FULIGEM E/OU CHEIRO. A câmara de combustão 4 não está bem colocada. Coloque-a na posição correcta com o manípulo 5, até...
Seite 119 2. ESPIRAL DE INCANDESCÊNCIA A Espiral de incandescência terá uma maior longevidade se fizer a ignição de um modo correcto. Substitua as pilhas a tempo e assegure-se de que não pressiona com demasiada força o botão deslizante. Se o filamento se partir, deverá substituir a Espiral.
Seite 120: Condições De Garantia
Retire o tanque removível  do aquecedor e retire o filtro de combustível (fig. O). É possível que este siga gotejando; Mantenha um pano à mão. Guarde o filtro de combustível e o tanque removível fora do aquecedor. Empurre a tampa de transporte no lugar do filtro de combustível (fig. O) e aplique bastante pressão.
Seite 121 A garantia não é aplicável a danos resultantes de actos que sejam diferentes aos das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado. A utilização de combustível incorrecto pode até mesmo ser perigosa*. As despesas de envio e o risco do envio do aquecedor ou componentes deste, correrão sempre por conta do comprador.
Seite 122 A SUBSTITUIÇÃO DA MECHA ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE ESTAR APAGADA E COMPLETAMENTE FRIA. 1a. Abra a tampa do depósito H e retire o depósito de combustível I. 1b. Remova as baterias, de modo a evitar possíveis queimaduras.
Seite 123 15. Ajuste as 4 porcas de orelhas no perno de montagem, sem apertar. 16. Levante o pavio para a sua posição mais alta e aperte as porcas de orelhas de forma sequencial e gradual. 17. Confirme a altura do pavio. Deve estar 5/16 acima do aro.
Seite 124 Drodzy Państwo, Serdecznie gratulujemy Wam zakupu Waszego grzejnika. Nabyliście Państwo urządzenie wysokiej jakości, z którego będziecie mieć pożytek przez wiele, wiele lat. Tak będzie, oczywiście, o ile używać go będziecie w sposób odpowiedzialny. Prosimy najpierw zapoznać się z treścią niniejszej instrukcji obsługi, gdyż pomoże to Państwu zapewnić...
Seite 125 OGÓLNE WSKAZÓWKI ISTOTNE CZE ˛ŚCI DOTYCZĄCE OBSŁUGI W tym miejscu podane są ogólne wskazówki dotyczące Wyłącznik OFF kolejnych etapów obsługi grzejnika. Szczegółowe (do awaryjnego instrukcje podane są w INSTRUKCJI OBSŁUGI (od str. 127). wyłączania) Usunąć opakowanie i części zabezpieczające (zob. rozdział A, Zakrętka rys.
Seite 126 JAK UŻYWAĆ GRZEJNIK Z A P E W N I Ć O D P O W I E D N I Ą W E N T Y L A C J E ˛ Urządzenie jest wyposażone w system zabezpieczający, który je wyłącza, gdy temperatura w pomieszczeniu jest zbyt wysoka.
Seite 127: Instrukcja Obsługi
niepełne spalanie krótszy ’żywot’ knota i grzejnika dym i/lub swąd nalot na kratce obudowy Tak więc, aby grzejnik pracował bezpiecznie, sprawnie i optymalnie, niezbędne jest stosowanie właściwego paliwa. Uszkodzenia i/lub usterki piecyka grzewczego powstałe na skutek użycia paliwa innego niż wysokiej jakości czysta nafta, wolna od wody, nie są objęte gwarancją. Informacji w zakresie doboru właściwego paliwa udziela dealer grzejnika.
Seite 128: Wlewanie Paliwa
Grzejnik jest teraz gotowy do użytku. WLEWANIE PALIWA Wyjmowany zbiornik paliwa napełniać w odpowiednim miejscu, ponieważ zawsze może nastąpić rozlanie. Należy postępować według poniższej procedury: Grzejnik musi być wyłączony. Podnieść pokrywę H i wyjąć zbiornik I z grzejnika (rys. H). Uwaga: ze zbiornika może kapać...
Seite 129: Wyłączanie Grzejnika
REGULOWANIE PŁOMIENIA Dopiero po około 10-15 minutach od włączenia pieca płomien znajdzie się w górnej komorze spalania. Wtedy można sprawdzić, czy płomien jest prawidłowy. Na rys. Q widać, do jakiej minimalnej i maksymalnej wysokości grzejnik może się palić. Zbyt wysoki płomień może spowodować dym i sadzę, natomiast zbyt niski prowadzi do wydzielania swądu.
Seite 130: Konserwacja
G R Z E J N I K P O W O L I S A M O C Z Y N N I E W Y G A S A W zbiorniku nie ma paliwa. Zob. rozdział B. W dolnym zbiorniku jest wilgoć. Skontaktować...
Seite 131: Transport
PRZECHOWYWANIE (KONIEC SEZONU GRZEWCZEGO) Pod koniec sezonu opałowego całkowicie zużyć paliwo znajdujące się w grzejniku i odpowiednio przygotować urządzenie do przechowywania. W tym celu: Grzejnik wynieść z pomieszczenia mieszkalnego, włączyć go i wypalić resztę paliwa aż do wygaśnięcia grzejnika. Poczekać, aż grzejnik wystygnie. Wyczyścić...
Seite 132: Warunki Gwarancji
P A R A M E T R Y T E C H N I C Z N E R 133 TC Zapłon elektryczr Paliwo nafta Moc grzewcza (kW)* Kubatura pomieszczenia (m3)** 37-82 Zużycie paliwa (l/godz)* 0.240 Zużycie paliwa (g/godz)* Czas spalania zawartości zbiornika (godz.)* 17.5 Zawartość...
Seite 133 * W grzejniku opalanym łatwopalną substancją może np. dojść do spalania niekontrolowanego, z płomieniami wydobywającymi się na zewnątrz. W takim wypadku grzejnika nigdy nie starać się przenosić, lecz natychmiast go wyłączyć (zob. rozdział E). W niebezpiecznych sytuacjach można użyć gaśnicy typu B: śniegowej lub proszkowej. 1 4 W S K A Z Ó...
Seite 134 WYMIANA KNOTA Z A N I M R O Z P O C Z N I E S Z W Y M I A N E K N O T A U P E W N I J S I E , Ż E G R Z E J N I K J E S T W Y Ł...
Seite 135 16. Ustawić knot na najwyższej pozycji, a jednocześnie stopniowo dokręcać nakrętki motylkowe. 17. Sprawdzić wysokość knota. Knot musi się znajdować 0,8 cm nad kołnierzem. 18. Sprawdzić, czy pomiędzy uchwytem na knot a kanałem powietrznym jest wystarczająco dużo miejsca. Musi być ono wszędzie tak samo duże.
Seite 136 Bäste kund, Grattis till ditt köp av en bärbar värmare för hemmabruk. Du har köpt en kvalitetsprodukt som kommer att ge dig glädje under många år framöver. Självklart under förutsättning att du använder värmaren på rätt sätt. För att värmaren ska hålla så länge som möjligt bör du läsa anvisningarna för användning innan du börjar använda den.
Seite 137 ALLMÄNNA RIKTLINJER FÖR HUVUDKOMPONENTER ANVÄNDNING Här nedanför beskrivs de viktigaste stegen för hur du AV-knapp (för nöd- använder din värmare. För mer detaljer, se MANUAL stopp) (sidorna 139 ff.). Räfflat vred för juste- ring av veke Ta bort allt förpackningsmaterial (se avsnitt A, fig. A). Tändningsknapp Fyll den avtagbara tanken ...
Seite 138 DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG SE ALLTID TILL ATT DET FINNS TILLRÄCKLIG VENTILATION Denna enhet har ett inbyggt säkerhetssystem som stänger av den när rumstempe- raturen blir för hög. Värmaren kan inte startas om förrän efter 15 minuter efter den har stängts av (manuellt eller automatiskt).
Seite 139 att värmarens livslängd minskar att rök och/eller lukt uppstår att det bildas avlagringar på gallret eller höljet Därför är det avgörande att du använder rätt bränsle för säker, effektiv och bekväm användning av din värmare. Skador och/eller fel på värmaren till följd av att annat än vattenfri ren fotogen av hög kvalitet har använts omfattas inte av garantin.
Seite 140: Fylla På Bränsle
Sätt in batterierna i deras fack L baktill på värmaren (fig. G). Kontrollera att de positiva och negativa polerna matchar märkena + och - inuti batterifacket. Stäng batteriluckan. Kaminen ska stå på ett stabilt och helt jämnt underlag. Flytta på kaminen om den inte står plant.
Seite 141 Följ proceduren nedan: Vrid det räfflade vredet för justering av veken 2 medurs tills det tar emot (fig. Tryck in tändningsknappen C (fig. L), men inte för hårt. Släpp tändningsknap- pen när du ser en låga i brännkammaren D. När du har tänt värmaren ska du alltid kontrollera att brännkammaren 4 är plan, genom att föra den något åt vänster och höger i dess handtag 5 (fig.
Seite 142: Underhåll
Damm har samlats i värmarens undre del. Kontakta din återförsäljare. Vekens höjd är inte rätt. Kontakta din återförsäljare. VÄRMAREN SLOCKNAR SAKTA Den avtagbara bränsletanken är tom. Se avsnitt B. Den undre tanken har förorenats av vatten. Kontakta din återförsäljare. Veken har hårdnat på ovansidan. Bränn värmaren tills allt bränsle har använts (avsnitt G).
Seite 143 Låt värmaren svalna innan du utför underhåll eller service. FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN) Vi rekommenderar att du bränner upp allt bränsle i bränsletanken i slutet av uppvärmningssäsongen och att du förvarar värmaren på rätt sätt. Följ nästa procedur: Tänd värmaren någon annanstans än i vardagsrummet och låt den stå på tills bränslet är helt slut.
Seite 144 SPECIFIKATIONER R 133 TC Tändning elektrisk Bränsle paraffin Kapacitet (kW)* Lämpligt utrymme (m3)** 37-82 Bränsleförbrukning (l/timme)* 0.240 Bränsleförbrukning (g/timme)* Brinntid per bränsletank (timmar)* 17.5 Den avtagbara bränsletankens kapacitet (liter) Vikt (kg) bredd 455 Mått (mm) (inklusive basplatta) djup 295 höjd 460 Erforderliga batterier 3V D.C.
Seite 145 14 TIPS FÖR SÄKER ANVÄNDNING Barn bör övervakas för att garantera att de inte leker med apparaten. Flytta inte på värmaren när den är på eller när den fortfarande är varm. Fyll inte på värmaren och ägna dig inte åt underhåll när den är på eller när den fortfarande är varm.
Seite 146 BYTE AV VEKEN KONTROLLERA ATT VÄRMAREN ÄR AVSTÄNGD OCH HELT AVSVALNAD INNAN DU BYTER VEKE. 1a. Öppna tanklocket H och ta bort tanken I. 1b. Ta ur batterierna för att undvika eventuella brännska- dor. 1c. Öppna det främre gallret och ta bort förbränningskam- maren D.
Seite 147 15. Sätt på 4 vingmuttrar på monteringsstiften, men dra inte åt dem ännu. 16. Höj veken till dess högsta läge och dra sedan åt ving- muttrarna i flera steg. 17. Kontrollera vekens höjd. Den ska vara 0,8 cm ovanför kragen. 18.
Seite 148 Spoštovani, Čestitamo Vam ob nakupu peči. Kupili ste kvalitetni izdelek, ki Vam bo ob pra- vilni uporabi služil dolga leta. leta. Prosimo, preberite ta navodila za uporabo in tako zagotovite Vaši peči najdaljšo možno življensko dobo. Za Vašo peč je veljavna 12 mesečna garancija, ki se nanaša na vse okvare materiala ali napake pri izdelavi.
Seite 149 SPLOŠNI NASVETI ZA UPORABO GLAVNI DELI Spodaj so opisani glavni koraki, ki jih je potrebno narediti pri uporabi Vaše peči. Za bolj podrobni opis Tipka zasilnega upora-be preberite ta navodila v celoti. izklopa Rebrasti gumb za nastavljanje višine Odstranite embalažo (glej sliko A na strani poglavje A) plamena Napolnite prenosni rezervoar I in pred prvim vžigom Gumb za vklop...
Seite 150 KAJ MORATE VEDETI V NAPREJ VEDNO ZAGOTOVITE ZADOSTNO ZRAČENJE Ta naprava ima vgrajen varnostni sistem, ki peč ugasne, ko je temperatura v prostoru previsoka. Potem ko peč ugasne (ročno ali samodejno), je 15 minut ne smete ponovno zagnati. Da bi preprečili škodo na napravi, peči v tem času ne vžigajte na silo. Pred uporabo izdelka pazljivo preberite ta navodila za uporabo in jih shranite za nad- aljnjo pomoč. Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakonoda- jo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot peč zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notran- jih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Za vsak model peči, je določena minimalna prostornina, v kateri se peč lahko varno uporablja brez dodatnega zračenja (glej poglavje J). Če je prostor manjši od minimal- nega določenega, vedno pustite okno ali vrata priprta za ca 2,5 cm. To priporočamo tudi v dobro izoliranih prostorih, ali prostorih brez pretoka zraka, ter na višinah nad 1500 m. Peči ne uporabljajte v kleteh ter podzemnih prostorih. VARNOSTNI SISTEM Kadar je sobna temperatura relativno nizka (19 do 20°C), se lahko peč kmalu po vklopu samodejno ugasne. Samodejni izklop peči zaradi v sami peči akumulirane toplote sproži predpisani varnostni mehanizem. Kadar bo peč uporabljana pri nižjih temperaturah do samodejnega izklopa ne bo prišlo. VARNA PLOŠČA Peč ima vgrajeno varno ploščo. Le ta močno zmanjša temperaturo zgornje plošče peči. Tako se zmanjša možnost opeklin pri dotiku plošče. Zavedajte se, da zgornja plošča kljub temu postane vroča. lzogibajte se dotikom plošče ali rešetk. Posebej za Francijo: Vaš grelnik je bil načrtovan za delovanje izključno na gorivo za tekočinske mobilne grelnike v skladu z Odlokoma 18-07-2002 in 25-06-2010. Uporaba drugih goriv je prepovedana. Pozanimajte se pri dobavitelju ali na naši spletni strani preverite naslove naših prodajalcev na drobno. Tekočinski mobilni grelnik je mišljen kot dodatni grelnik in ne kot neprekinjen vir toplote. Posebej za Veliko Britanijo: Uporabljajte le parafinsko gorivo razreda C1 v skladu z BS2869; 2. del, ali enakovredno gorivo.
Seite 151 E nepopolno izgorevanje E skrajšano življenjsko dobo peči in stenja E dim in/ali neprijeten vonj E bele usedline na mreži ali ohišju. Uporaba pravega petroleja je pomembna za varno, učinkovito in udobno uporabo Vaše peči. Dveletna garancija peči je veljavna je veljavna le ob uporabi petroleja Qlima Extra ali Qlima Kristal. Vaš najbližji prodajalec Qlima prodaja pravo gorivo ali pa Vam svetuje kje ga lahko kupite. Samo uporaba pravega petroleja zagotav- lja varno, učinkovito in udobno uporabo Vaše peči. NAVODILA ZA UPORABO E E E E E PRIPRAVA PEČI 1 P revidno izvlecite peč iz embalaže in preverite vsebino kartonske škatle. Poleg peči morate imeti tudi: E transportni pokrovček E ta navodila za uporabo...
Seite 152 5 Tla morajo biti trdna in popolnoma ravna. Če peč ni nameščena vodoravno, jo premaknite. Ne poskušajte je naravnati tako, da pod njo podstavljate knjige ali druge predmete. Prosim preberite dodatna navodila o postavitvi peči, ki jih najdete v embalaži. 6 Peč je sedaj pripravljena za uporabo. NATAKANJE GORIVA Odstranljivi rezervoar napolnite na primernem kraju, saj vedno lahko pride do raz- litja. Sledite spodaj opisanemu postopku: Prepričajte se, da je peč izklopljena. 2 Odprite zgornji pokrov in dvignite odstranljivi rezervoar iz grelnika (slika G). Opomba: Iz rezervoarja lahko izteče nekaj kapljic. Postavite odstranljivi rezer- voar na tla (tako da gleda navzgor, ročica naj bo na tleh) in odvijte pokrovček za gorivo. 3 Napolnite odstranljivi rezervoar s črpalko za gorivo (glejte navodila za ravnan- je s črpalko za gorivo). Zagotovite, da je višje kakor odstranljivi rezervoar (slika H). Vstavite rebrasto gibljivo cev v odprtino odstranljivega rezervoarja. Z merilno napravo preverjajte napolnjenost odstranljivega rezervoarja med polnjenjem (slika I). Ko merilna naprava prikazuje, da je rezervoar poln, neha- jte dolivati gorivo. Rezervoarja nikoli ne napolnite preveč, še posebej takrat ne, ko je gorivo zelo hladno (gorivo se raztegne, ko se segreje). 5 Pustite, da preostanek goriva v črpalki steče nazaj v kantico za gorivo in pazlji- vo odstranite črpalko. Pokrovček za gorivo pazljivo privijte nazaj na rezervoar. Pobrišite morebitno razlito gorivo. 6 Prepričajte se, če je pokrovček rezervoarja trdno zaprt, vstavite rezervoar v peč s pokrovčkom navzdol in zaprite pokrov. PRIŽIGANJE PEČI Nova peč ob prvi porabi lahko nekaj časa oddaja vonj po novem. Zato poskrbite za dodatno zračenje, ali pa peč prižgite zunaj.
Seite 153: Napake In Odpravljanje Napak
Ko je peč prižgana vedno preverite če gorilna komora D stoji vodoravno v svo- jem ležišču. To storite s pomočjo držala E (slika E) tako, da jo rahlo zavrtite v levo in desno. Gibanje mora biti gladko. Če komora v ležišču ne stoji pravilno, se lahko ob izgorevanju pojavijo dim in saje. DELOVANJE PEČI Ko je peč prižgana, mora preteči 10 - 15 minut preden lahko preverite ali gorenje poteka pravilno. Previsok plamen lahko povzroča dim ali saje, prenizek plamen pa vonj. Na sliki Q lahko vidite, kako visoko sme vaš grelnik goreti najmanj in največ. Plamen se lahko delno nastavlja z rebrastim vrtljivim gumbom 2 (slika M). Prenizek plamen lahko povzročijo tudi: premalo goriva (napolnite rezervoar) nekvalitetno gorivo (govorite s svojim trgovcem) nezadostno zračenje (priprite okno ali vrata) obrabljen stenj (pokličite servis ali zamenjajte stenj, glej odstavek L) UGAŠANJE PEČI Peč približno eno minuto pustite goreti na najnižji poziciji (slika M). Vrtljivi gumb zavrtite do konca v desno. Plamen bo čez nekaj časa ugasnil. NAPAKE IN ODPRAVLJANJE NAPAK Ce težave ne morete rešiti s pomočjo spodnjih nasvetov, pokličite servis. PEČ SE NE PRIŽGE Preverite ali so baterije pravilno vstavljene v ležišče (slika F). Baterije so skoraj prazne. Zamenjajte jih (slika F). V rezervoarju ni goriva, ali pa ste zamenjali stenj. Vstavite napolnjen rezer- voar. Ob menjavi stenja pred prvim vžigom počakajte 30 minut. Gumb vžigalnika C pritiskate premočno. Gumb pritisnite nežno. (poglavje C). Vžigalna tuljava K je prekinjena. Pokličite servis. NEPRAVILEN PLAMEN IN/ALI DIM IN/ALI SAJE gorilna komora D ni pravilno nameščena; obračajte jo sem ter tja s pomočjo ročice E, dokler premikanje ni več trdo, komora pa stoji vodoravno v ležišču.
Seite 154 PEČ GORI Z NIZKIM PLAMENOM Stenj stoji prenizko. Pokličite servis. Preden ste napolnili rezervoar, je izgorel skoraj ves petrolej. Napolnite rezer- voar in ga vstavite v ležišče. Pred prižiganjem peči počakajte 30 minut. Uporabljate napačno gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo« Soba ni dovolj prezračena. Pustite za nekaj časa odprto okno ali vrata. PEČ GORI S PREVELIKIM PLAMENOM, PLAMENA NI MOČ NASTAVITI Uporabljate nepravilno, preveč vnetljivo gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo« Višina stenja ni nastavljena pravilno Pokličite servis. VZDRŽEVANJE Vaša peč skoraj ne potrebuje vzdrževanja. Kljub temu pa je pomembno, da z mehko krpo sproti čistite s peči prah in madeže. Drugače se zapečejo v peč in jih je težko odstraniti. V normalnih pogojih, se obrabljajo le trije deli: 1. BATERIJE Baterije lahko zamenjate sami. Baterij ne zavrzite skupaj z ostalimi odpadki. Ravnajte skladno z lokalnimi zakoni o odlaganju kemičnih odpadkov. Baterij ne smete vreči v ogenj, saj lahko eksplodirajo ali pa se lahko sprostijo nevarne snovi. 2. STENJ Za podaljšanje življenjske dobe stenja občasno pustite, da peč porabi vse gorivo in sama ugasne. To naredite vedno takrat, ko opazite, da je plamen šibak. Pri tem postopku se lahko pojavi nekaj vonja, zato takrat peč odnesite ven iz prostora. Počena nit vžigalnika 3.
Seite 155 Neporabljenega goriva ne uporabljajte v novi sezoni. Ostanek goriva ne zavrz- ite, ampak ga odložite v skladu z lokalnimi zakoni o odlaganju kemičnih odpadkov. Novo sezono vedno pričnite s svežim petrolejem. Pred prvo upora- bo v sezoni sledite zopet vsem korakom teh navodil začenši z odstavkom A. TRANSPORT Da bi se izognili iztekanju goriva med prevažanjem peči sledite naslednjim kora- kom: 1 Pustite, da se peč ohladi. 2 i zvlecite rezervoar I iz peči in odstranite filter. Nekaj kapljic goriva lahko Transportni pokrovček kapne iz filtra. Pripravite krpo. Shranite rezervoar in filter izven peči. V ležišče filtra vstavite transportni pokrovček (slika O). Tesno ga namestite. Peč vedno prenašajte v navpičnem položaju. SPECIFIKACIJE R 133 TC Vžig električni Gorivo čisti petrolej Kapaciteta (kW)* Primeren za velikost sobe (m3)** 37-82 Poraba goriva (l/uro)* 0.240 Poraba goriva (g/uro)* čas gorenja s polnim rezervoarjem (ur)*...
Seite 156: Garancijski Pogoji
GARANCIJSKI POGOJI 1998 / 1999 R 125 E man_R133TC.indd 156 29-04-15 12:20...
Seite 157 14 NASVETOV ZA VARNO UPORABO 1. P oskrbite, da se bodo otroci zavedali prisotnosti prižgane peči. 2. Ne premikajte, polnite ali poskušajte popravljati peči, medtem ko še delu- je ali je še vroča. 3. Sprednji del peči naj bo vsaj meter in pol oddaljen od zidu, zaves ali pohištva. Prostor nad pečjo naj bo prazen. 4. Da bo izgorevanje dobro, ne uporabljajte peči v prašnih prostorih ali prostorih z močim prepihom. 5. Peč pred spanjem ali pred odhodom od doma ugasnite. 6. Gorivo prenašajte in hranite v kovinskih ali plastičnih posodah, ki so pri- merne za hranjenje goriva in so za to tudi označene. 7. Zagotovite, da gorivo ne bo izpostavljeno virom toplote ali velikim nihan- jem temperature, ter daje shranjeno na temnem kraju. Sončna svetloba vpliva na kvaliteto goriva. 8. Nikoli ne uporabljajte peči v prostoru, kjer bi bili lahko navzoči bodisi vnetljivi bodisi škodljivi hlapi ali plini. 9. Zgornja plošča peči postane vroča. Ne prekrivajte peči (nevarnost požara). Izogibajte se dotiku z zgornjo ploščo. 10. Vedno poskrbite za zadostno zračenje. 11. Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost. 12 Otroci, starejši od 8 let, telesno, zaznavno in umsko prizadete osebe ter osebe, ki nimajo izkušenj ali znanja o napravi, smejo to napravo uporab- ljati samo pod nadzorom ali če dobijo navodila o varni uporabi naprave...
Seite 158 MENJAVA STENJA PRED MENJAVO STENJA SE PREPRIČAJTE, DA JE, PEČ UGASNJENA IN HLADNA. 1a. Odprite pokrov posode H in odstranite posodo za gorivo I. 1b. Odstranite baterije, da preprečite nevarnost opeklin. 1c. Na sprednji strani odprite rešetko in odstranite zgore- valno komoro D. 1d. Gumb za nastavljanje stenja B povlecite naravnost naprej in ga odstranite. 2a. Odvijte 5 vijakov ohišja grelnika , 1 na zadnji strani, 2 na desni in 2 na levi strani. 2b. Odstranite tipalo na zadnji strani ohišja . 3. Ohišje grelnika povlecite naravnost navzgor in ga odstranite.
Seite 159 17. Preverite višino stenja. Stenj mora biti 0,8 cm nad obročkom. 18. Preverite, ali je med nosilcem stenja in cevjo za zrak dovolj vmesnega prostora. Vmesen prostor mora biti povsod enak. 19a. Pritisnite gumb za ugašanje A in ponovno namestite zaščito pred padcem. 19b. 4 konektorje (4EA) priključite na tiskano vezje. 20. Pritisnite gumb za ugašanje A in preverite delovanje zaščite pred padcem, tako da se aktivira nihalo. 21. Ponovno namestite samodejen vžig. 22. Ponovno namestite zaščito pred vetrom A/B. 23. Ponovno namestite vžigalno tuljavo K. 24. Ponovno namestite ohišje . 25. Privijte 5 vijakov ohišja in ponovno namestite tipalo na zadnjo stran ohišja . 26. Ponovno namestite zgorevalno komoro D in posodo za gorivo I. 27. Ponovno namestite gumb za nastavljanje stenja B. Zaprite prednjo ploščo. Vstavite baterije in napolnite posodo za gorivo z gori- vom vrhunske kakovosti. Posodo z gorivom vstavite v grelnik in počakajte najmanj 30 minut, da se stenj...
Seite 160 0 - 0.5 cm. man_R133TC.indd 160 29-04-15 12:20...
Seite 161   man_R133TC.indd 161 29-04-15 12:20...
Seite 162 man_R133TC.indd 162 29-04-15 12:20...
