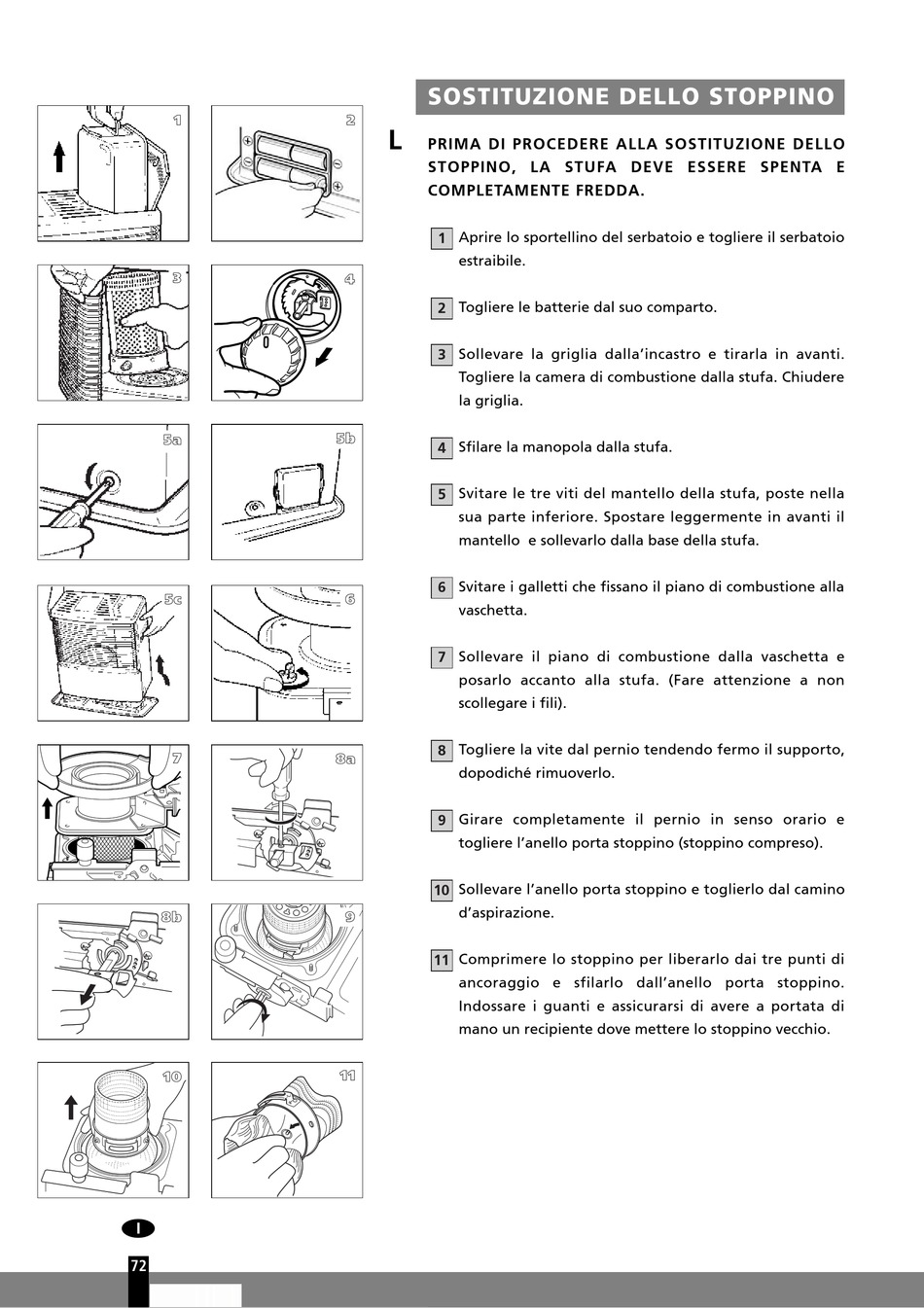

SOSTITUZIONE DELLO STOPPINO
2
L
PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO
STOPPINO, LA STUFA DEVE ESSERE SPENTA E
COMPLETAMENTE FREDDA.
Aprire lo sportellino del serbatoio e togliere il serbatoio
1
estraibile.
4
Togliere le batterie dal suo comparto.
2
Sollevare la griglia dalla'incastro e tirarla in avanti.
3
Togliere la camera di combustione dalla stufa. Chiudere
la griglia.
5b
Sfilare la manopola dalla stufa.
4
Svitare le tre viti del mantello della stufa, poste nella
5
sua parte inferiore. Spostare leggermente in avanti il
mantello e sollevarlo dalla base della stufa.
Svitare i galletti che fissano il piano di combustione alla
6
6
vaschetta.
Sollevare il piano di combustione dalla vaschetta e
7
posarlo accanto alla stufa. (Fare attenzione a non
scollegare i fili).
Togliere la vite dal pernio tendendo fermo il supporto,
8
8a
dopodiché rimuoverlo.
Girare completamente il pernio in senso orario e
9
togliere l'anello porta stoppino (stoppino compreso).
Sollevare l'anello porta stoppino e toglierlo dal camino
10
d'aspirazione.
9
Comprimere lo stoppino per liberarlo dai tre punti di
11
ancoraggio e sfilarlo dall'anello porta stoppino.
Indossare i guanti e assicurarsi di avere a portata di
mano un recipiente dove mettere lo stoppino vecchio.
11
