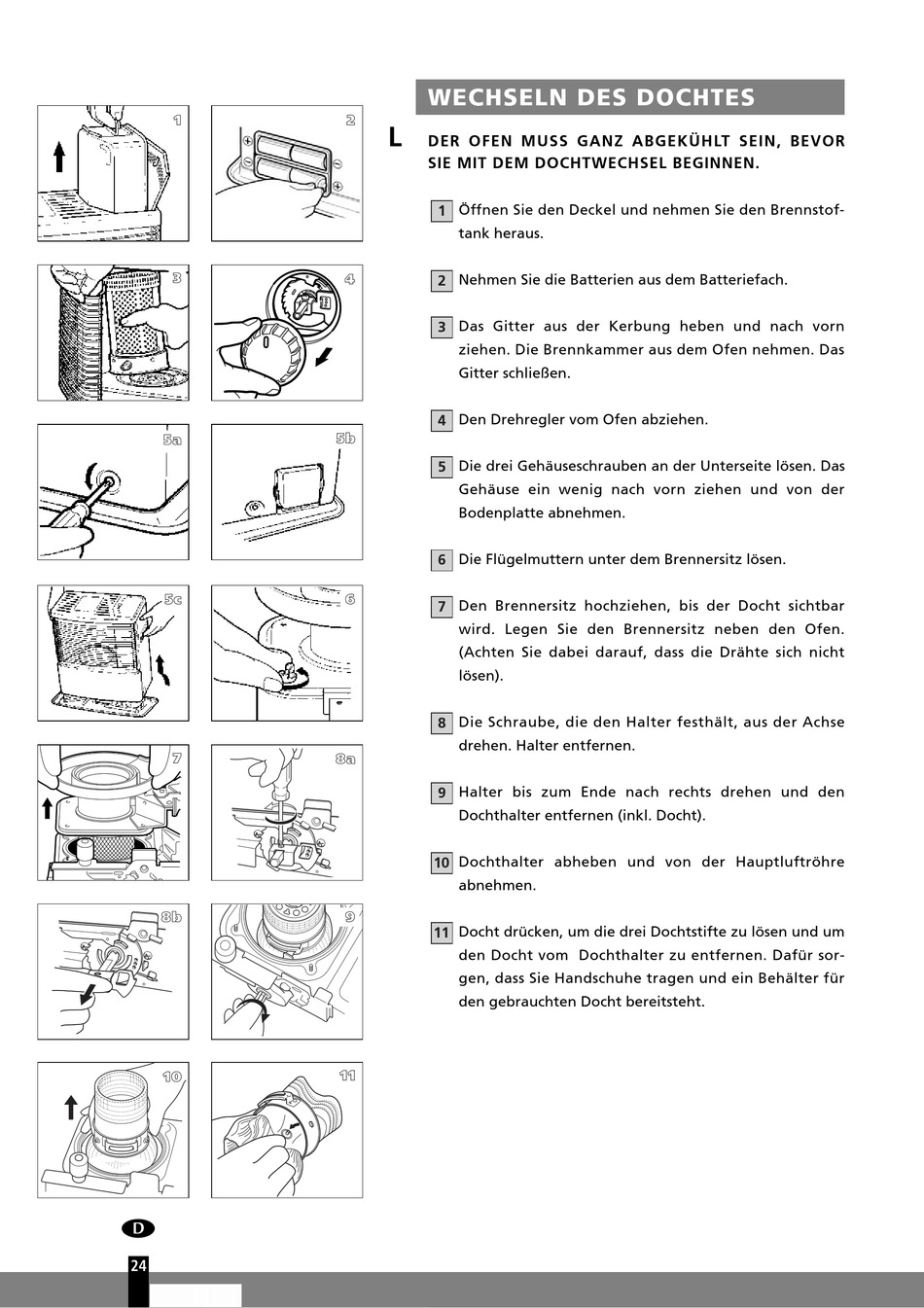

WECHSELN DES DOCHTES

2
L
DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR
SIE MIT DEM DOCHTWECHSEL BEGINNEN.
Öffnen Sie den Deckel und nehmen Sie den Brennstof-
1
tank heraus.
Nehmen Sie die Batterien aus dem Batteriefach.
4
2
Das Gitter aus der Kerbung heben und nach vorn
3
ziehen. Die Brennkammer aus dem Ofen nehmen. Das
Gitter schließen.
Den Drehregler vom Ofen abziehen.
4
5b
Die drei Gehäuseschrauben an der Unterseite lösen. Das
5
Gehäuse ein wenig nach vorn ziehen und von der
Bodenplatte abnehmen.
Die Flügelmuttern unter dem Brennersitz lösen.
6
6
Den Brennersitz hochziehen, bis der Docht sichtbar
7
wird. Legen Sie den Brennersitz neben den Ofen.
(Achten Sie dabei darauf, dass die Drähte sich nicht
lösen).
Die Schraube, die den Halter festhält, aus der Achse
8
drehen. Halter entfernen.
8a
Halter bis zum Ende nach rechts drehen und den
9
Dochthalter entfernen (inkl. Docht).
Dochthalter abheben und von der Hauptluftröhre
10
abnehmen.
9
Docht drücken, um die drei Dochtstifte zu lösen und um
11
den Docht vom Dochthalter zu entfernen. Dafür sor-
gen, dass Sie Handschuhe tragen und ein Behälter für
den gebrauchten Docht bereitsteht.
11
