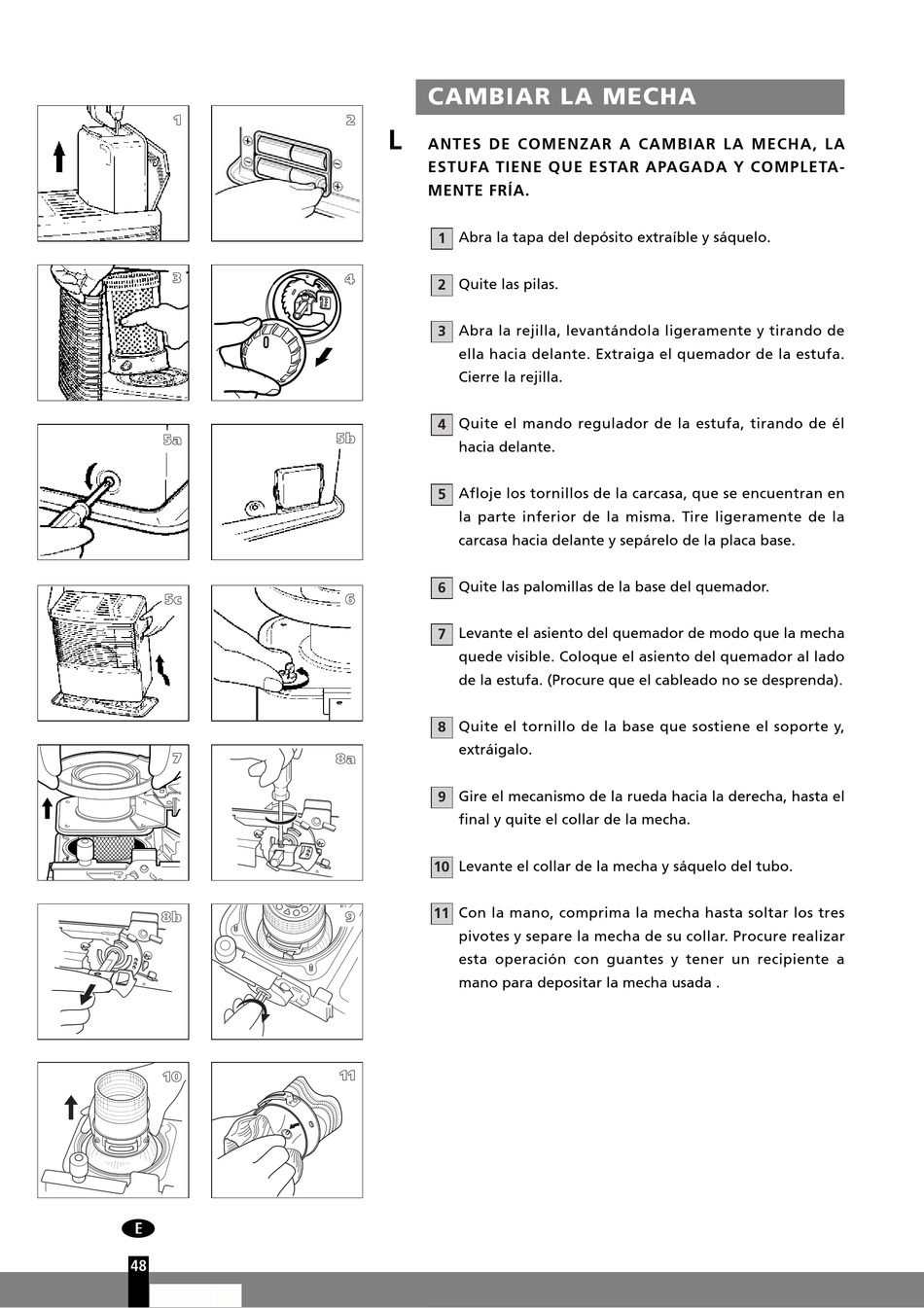

CAMBIAR LA MECHA
2
L
ANTES DE COMENZAR A CAMBIAR LA MECHA, LA
ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA-
MENTE FRÍA.
Abra la tapa del depósito extraíble y sáquelo.
1
4
Quite las pilas.
2
Abra la rejilla, levantándola ligeramente y tirando de
3
ella hacia delante. Extraiga el quemador de la estufa.
Cierre la rejilla.
Quite el mando regulador de la estufa, tirando de él
4
5b
hacia delante.
Afloje los tornillos de la carcasa, que se encuentran en
5
la parte inferior de la misma. Tire ligeramente de la
carcasa hacia delante y sepárelo de la placa base.
Quite las palomillas de la base del quemador.
6
6
Levante el asiento del quemador de modo que la mecha
7
quede visible. Coloque el asiento del quemador al lado
de la estufa. (Procure que el cableado no se desprenda).
Quite el tornillo de la base que sostiene el soporte y,
8
extráigalo.
8a
Gire el mecanismo de la rueda hacia la derecha, hasta el
9
final y quite el collar de la mecha.
Levante el collar de la mecha y sáquelo del tubo.
10
Con la mano, comprima la mecha hasta soltar los tres
11
9
pivotes y separe la mecha de su collar. Procure realizar
esta operación con guantes y tener un recipiente a
mano para depositar la mecha usada .
