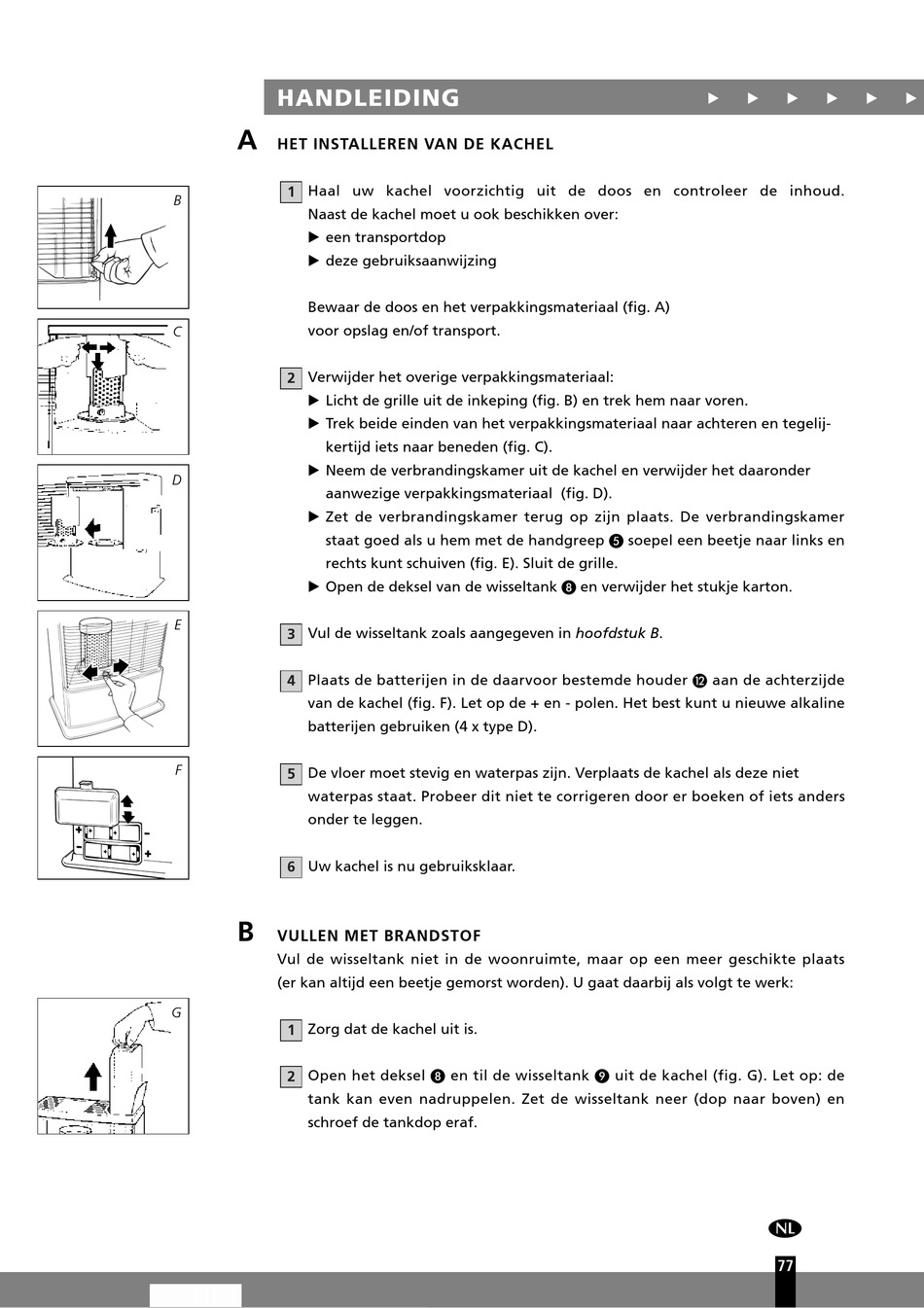

HANDLEIDING
A
HET INSTALLEREN VAN DE KACHEL
Haal uw kachel voorzichtig uit de doos en controleer de inhoud.
1
B
Naast de kachel moet u ook beschikken over:
een transportdop
deze gebruiksaanwijzing
Bewaar de doos en het verpakkingsmateriaal (fig. A)
voor opslag en/of transport.
C
Verwijder het overige verpakkingsmateriaal:
2
Licht de grille uit de inkeping (fig. B) en trek hem naar voren.
Trek beide einden van het verpakkingsmateriaal naar achteren en tegelij-
kertijd iets naar beneden (fig. C).
Neem de verbrandingskamer uit de kachel en verwijder het daaronder
D
aanwezige verpakkingsmateriaal (fig. D).
Zet de verbrandingskamer terug op zijn plaats. De verbrandingskamer
staat goed als u hem met de handgreep ´ soepel een beetje naar links en
rechts kunt schuiven (fig. E). Sluit de grille.
Open de deksel van de wisseltank º en verwijder het stukje karton.
E
Vul de wisseltank zoals aangegeven in hoofdstuk B.
3
Plaats de batterijen in de daarvoor bestemde houder ¹ aan de achterzijde
4
van de kachel (fig. F). Let op de + en - polen. Het best kunt u nieuwe alkaline
batterijen gebruiken (4 x type D).
F
De vloer moet stevig en waterpas zijn. Verplaats de kachel als deze niet
5
waterpas staat. Probeer dit niet te corrigeren door er boeken of iets anders
onder te leggen.
Uw kachel is nu gebruiksklaar.
6
B

VULLEN MET BRANDSTOF

Vul de wisseltank niet in de woonruimte, maar op een meer geschikte plaats
(er kan altijd een beetje gemorst worden). U gaat daarbij als volgt te werk:
G
Zorg dat de kachel uit is.
1
Open het deksel º en til de wisseltank ¾ uit de kachel (fig. G). Let op: de
2
tank kan even nadruppelen. Zet de wisseltank neer (dop naar boven) en
schroef de tankdop eraf.
