SOUČÁSTI SYSTÉMU
9.
9.1. OVLADAČ TRICERA S INTEGROVANÝM SYSTÉMEM PRO KONTROLU KAPALIN VERIFLOW

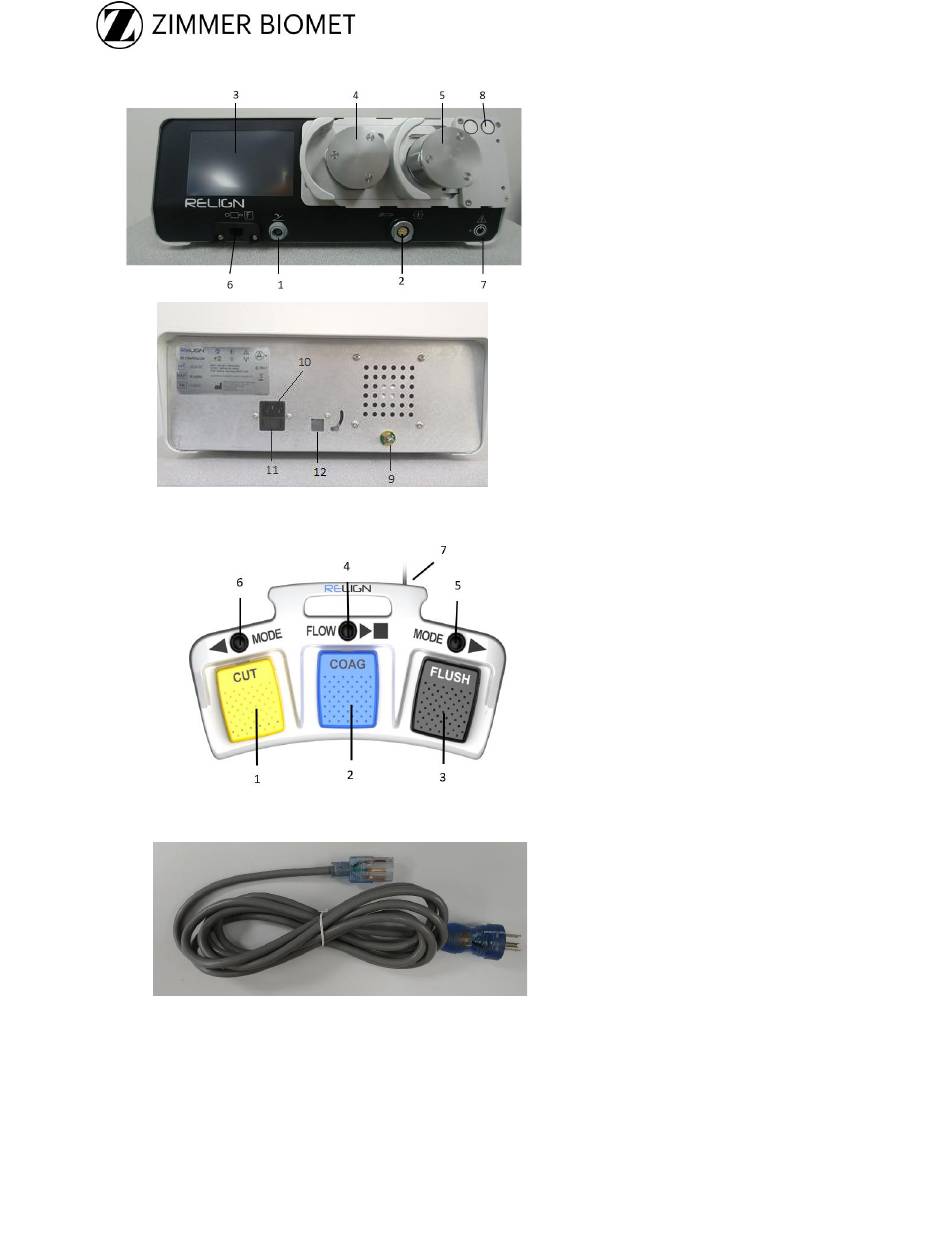

Obrázek 1: Přední strana ovladače Tricera
Obrázek 2: Zadní strana ovladače
9.2. PŘÍSLUŠENSTVÍ OVLADAČE TRICERA
9.3. Sady pro kontrolu kapalin
DCO-1394
Effective Date: 12-JAN-2022
Obrázek 3: Nožní spínač Tricera
Obrázek 4: Napájecí kabel
1. Zdířka pro nožní spínač
2. Zdířka pro rukojeť Tricera
3. LCD dotyková obrazovka
4. Vtoková pumpa
5. Sací pumpa
6. Zdířka (vyhrazená pro budoucí rozšíření funkcí)
7. Vypínač a LED indikátor zapnutí
8. Tlakové senzory
9. Ekvipotenciální kolík
10. Napájecí modul
11. Skříňka s pojistkami
12. Přístupový port USB
1. Aktivační pedál (žlutý)
2. Koagulační pedál (modrý)
3. Odsávací pedál
4. Tlačítko pro aktivaci pumpy
5. Tlačítko pro volbu následujícího režimu
6. Tlačítko pro volbu předchozího režimu
7. Konektor
1. Napájecí kabel certifikovaný pro použití v nemocničním prostředí
(3 m)
