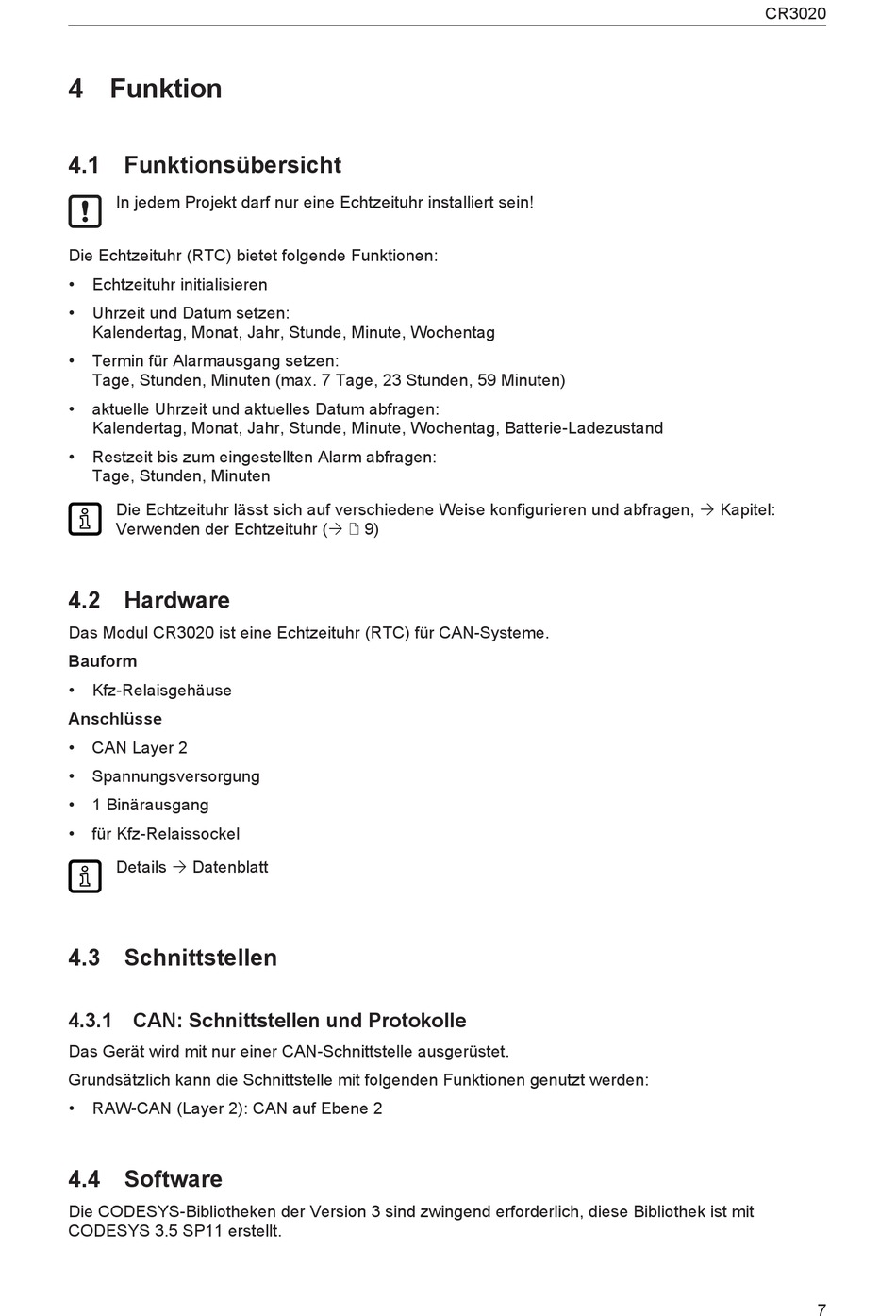

4 Funktion
4.1 Funktionsübersicht
In jedem Projekt darf nur eine Echtzeituhr installiert sein!
Die Echtzeituhr (RTC) bietet folgende Funktionen:
•
Echtzeituhr initialisieren
•
Uhrzeit und Datum setzen:
Kalendertag, Monat, Jahr, Stunde, Minute, Wochentag
•
Termin für Alarmausgang setzen:
Tage, Stunden, Minuten (max. 7 Tage, 23 Stunden, 59 Minuten)
•
aktuelle Uhrzeit und aktuelles Datum abfragen:
Kalendertag, Monat, Jahr, Stunde, Minute, Wochentag, Batterie-Ladezustand
•
Restzeit bis zum eingestellten Alarm abfragen:
Tage, Stunden, Minuten
Die Echtzeituhr lässt sich auf verschiedene Weise konfigurieren und abfragen, Ò Kapitel:
Verwenden der Echtzeituhr (Ò / 9)
4.2 Hardware
Das Modul CR3020 ist eine Echtzeituhr (RTC) für CAN-Systeme.
Bauform
•
Kfz-Relaisgehäuse
Anschlüsse
•
CAN Layer 2
•
Spannungsversorgung
•
1 Binärausgang
•
für Kfz-Relaissockel
Details Ò Datenblatt
4.3 Schnittstellen
4.3.1 CAN: Schnittstellen und Protokolle
Das Gerät wird mit nur einer CAN-Schnittstelle ausgerüstet.
Grundsätzlich kann die Schnittstelle mit folgenden Funktionen genutzt werden:
•
RAW-CAN (Layer 2): CAN auf Ebene 2
4.4 Software
Die CODESYS-Bibliotheken der Version 3 sind zwingend erforderlich, diese Bibliothek ist mit
CODESYS 3.5 SP11 erstellt.
