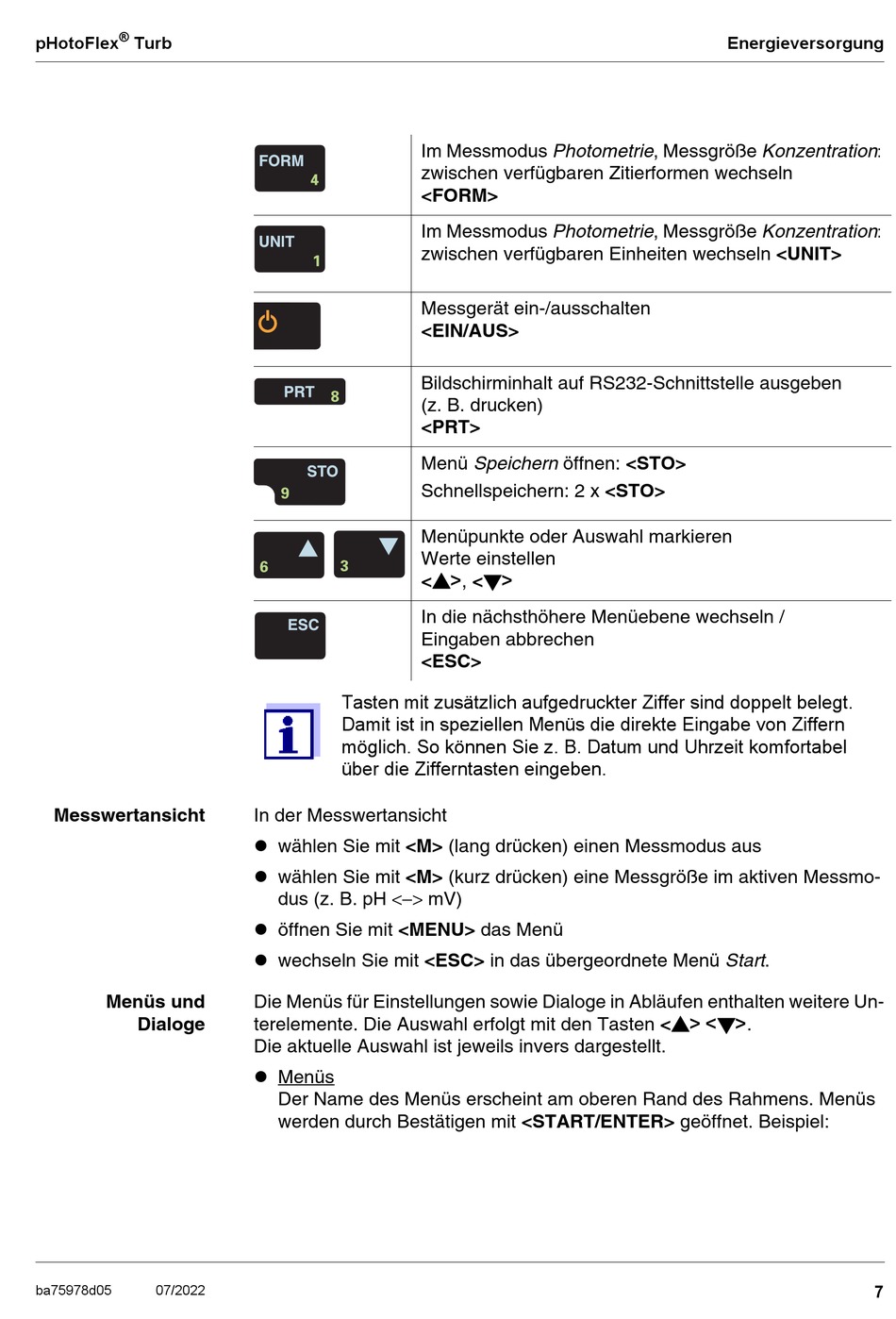

Xylem wtw pHotoFlex Turb Kurzbedienungsanleitung Seite 7

®
pHotoFlex Turb
Messwertansicht
Menüs und
Dialoge
ba75978d05 07/2022
Im Messmodus Photometrie, Messgröße Konzentration
zwischen verfügbaren Zitierformen wechseln
<FORM>
Im Messmodus Photometrie, Messgröße Konzentration
zwischen verfügbaren Einheiten wechseln <UNIT>
Messgerät ein-/ausschalten
<EIN/AUS>
Bildschirminhalt auf RS232-Schnittstelle ausgeben
PRT
(z. B. drucken)
<PRT>
Menü Speichern öffnen: <STO>
Schnellspeichern: 2 x <STO>
Menüpunkte oder Auswahl markieren
Werte einstellen
< >, < >
In die nächsthöhere Menüebene wechseln /
Eingaben abbrechen
<ESC>
Tasten mit zusätzlich aufgedruckter Ziffer sind doppelt belegt.
Damit ist in speziellen Menüs die direkte Eingabe von Ziffern
möglich. So können Sie z. B. Datum und Uhrzeit komfortabel
über die Zifferntasten eingeben.
In der Messwertansicht
 wählen Sie mit <M> (lang drücken) einen Messmodus aus
 wählen Sie mit <M> (kurz drücken) eine Messgröße im aktiven Messmo-
dus (z. B. pH <−> mV)
 öffnen Sie mit <MENU> das Menü
 wechseln Sie mit <ESC> in das übergeordnete Menü Start.
Die Menüs für Einstellungen sowie Dialoge in Abläufen enthalten weitere Un-
terelemente. Die Auswahl erfolgt mit den Tasten < > < >.
Die aktuelle Auswahl ist jeweils invers dargestellt.
 Menüs
Der Name des Menüs erscheint am oberen Rand des Rahmens. Menüs
werden durch Bestätigen mit <START/ENTER> geöffnet. Beispiel:
Energieversorgung
:
:
7
