Keratron™
Installations- und Bedienungsanleitung
OPTIKON 2000

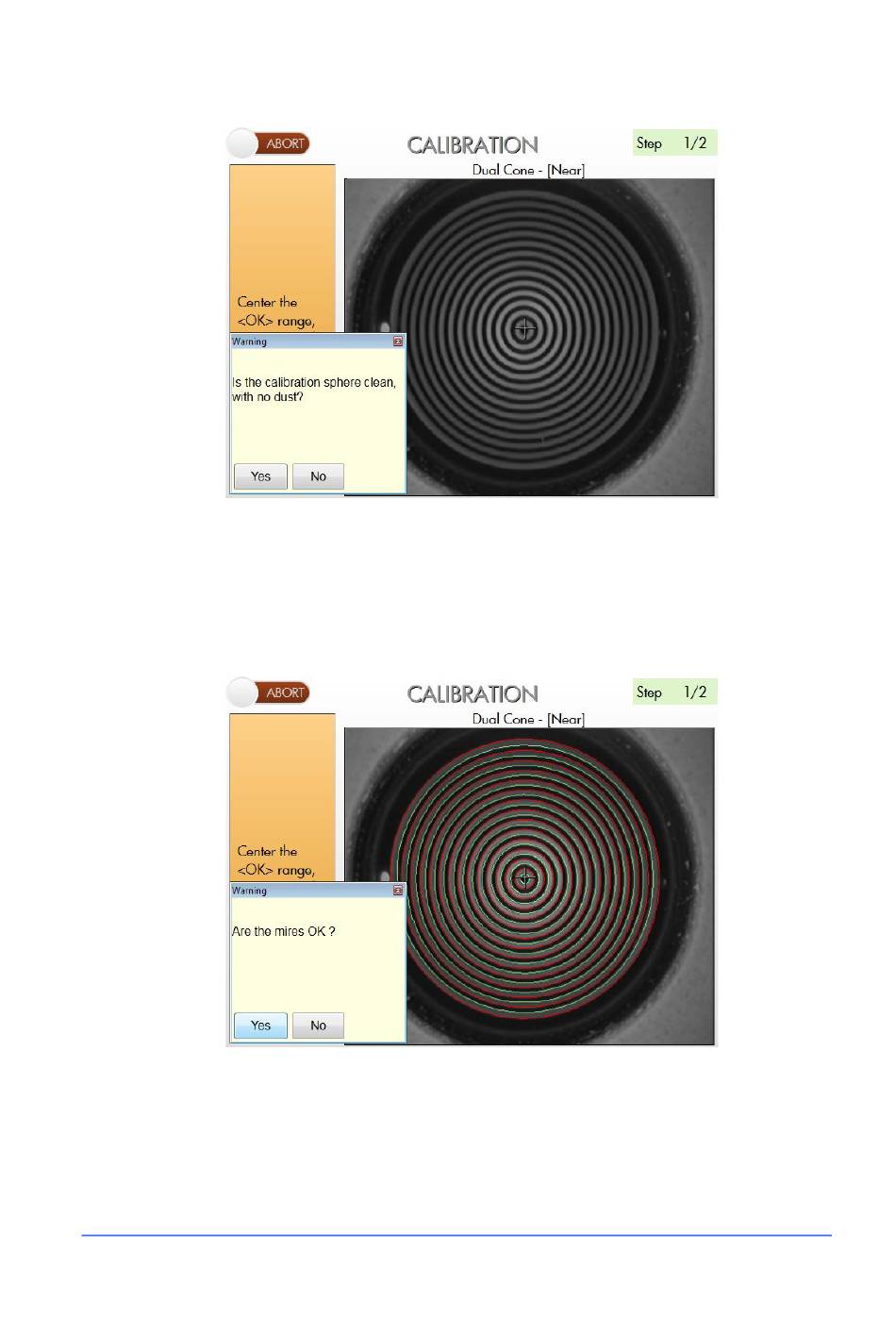

Abbildung 7-4: Kontrolle der Sauberkeit der Kalibrierungskugel
Wenn der Bediener die Sauberkeit mit [Yes] bestätigt, zeichnet die Software die 28
Miren und es wird die in Figura 7-5 dargestellte Bildschirmseite angezeigt, auf der
der Bediener kontrollieren muss, ob die Rekonstruktion der Ringe am Rand der Miren
vollständig und ohne "Unregelmäßigkeiten" ist
Abbildung 7-5: Überprüfung des Aufbaus der Ringe
Andernfalls kann durch Drücken von [NO] zur Bildschirmseite in Figura 7-3
zurückgekehrt werden.
Cod. 161601DE
7-4
2016-12-28 Rev.B
