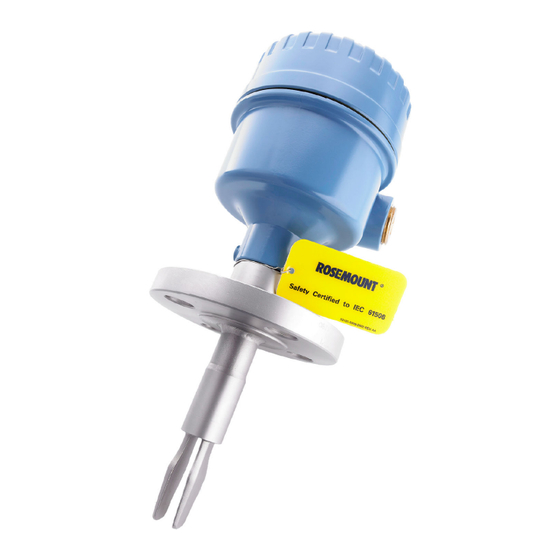

Emerson Rosemount 2130 Kurzanleitung
Füllstandsgrenzschalter/schwinggabel
Vorschau ausblenden
Andere Handbücher für Rosemount 2130:
- Kurzanleitung (45 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Verwandte Anleitungen für Emerson Rosemount 2130
Inhaltszusammenfassung für Emerson Rosemount 2130
- Seite 1 Kurzanleitung 00825-0105-4130, Rev DB Mai 2022 ™ Rosemount 2130 Füllstandsgrenzschalter Schwinggabel...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung Mai 2022 Inhalt Informationen zu dieser Anleitung....................3 Installation........................... 6 Elektrische Anschlüsse vorbereiten.................... 13 Elektrischer Anschluss und Spannungsversorgung..............30 Konfiguration..........................34 Betätigung..........................37 Kurzanleitung... -
Seite 3: Informationen Zu Dieser Anleitung
Mai 2022 Kurzanleitung Informationen zu dieser Anleitung Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 2130. Weitere Informationen sind in der Rosemount 2130 Betriebsanleitung zu finden. Das Handbuch und die Betriebsanleitung sind auch in elektronischer Form auf unserer Website Emerson.com/Rosemount verfügbar. - Seite 4 Kurzanleitung Mai 2022 WARNUNG Explosionen können zu schweren oder tödlichen Verletzungen führen. Sicherstellen, dass die Betriebsatmosphäre des Füllstandsgrenzschalters den entsprechenden Ex-Zulassungen entspricht. Vor Anschluss eines Handterminals in einer explosionsgefährdeten Atmosphäre sicherstellen, dass die Geräte in Übereinstimmung mit den Vorschriften für eigensichere oder nicht funkenerzeugende Feldverkabelung installiert sind.
- Seite 5 Mai 2022 Kurzanleitung WARNUNG Physischer Zugriff Unbefugtes Personal kann möglicherweise erhebliche Schäden und/oder Fehlkonfigurationen an den Geräten des Endbenutzers verursachen. Dies kann vorsätzlich oder unbeabsichtigt geschehen und man muss die Geräte entsprechend schützen. Die physische Sicherheit ist ein wichtiger Bestandteil jedes Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems.
-
Seite 6: Installation
Kurzanleitung Mai 2022 Installation Schwinggabelausrichtung bei Rohrmontage Die Schwinggabel entsprechend der Darstellung (Abbildung 2-1) mit den Kerben und Nuten ausrichten. Abbildung 2-1: Richtige Ausrichtung der Schwinggabel für Rohrmontage OKAY OKAY A. Tri-Clamp-Prozessanschlüsse haben eine kreisförmige Kerbe B. Prozessanschlüsse mit Gewinde haben eine Nut Kurzanleitung... -
Seite 7: Schwinggabelausrichtung Bei Behältermontage
Mai 2022 Kurzanleitung Schwinggabelausrichtung bei Behältermontage Die Schwinggabel entsprechend der Darstellung (Abbildung 2-2) mit den Kerben und Nuten ausrichten. Abbildung 2-2: Richtige Ausrichtung der Schwinggabel für Behältermontage OKAY OKAY OKAY A. Tri-Clamp-Prozessanschlüsse haben eine kreisförmige Kerbe B. Prozessanschlüsse mit Gewinde haben eine Nut C. -
Seite 8: Gewindeausführung Montieren
Kurzanleitung Mai 2022 Gewindeausführung montieren 2.3.1 Anschluss mit Gewinde (Behälter) oder Rohrleitungsanschluss Prozedur 1. Gewinde abdichten und schützen. Entsprechend den örtlichen Vorschriften entweder Anti-Seize-Paste oder PTFE-Band verwenden. Zum Abdichten von BSPP (G) Gewindeanschlüssen kann eine Dichtung verwendet werden. 2. Den Füllstandsschalter in den Prozessanschluss schrauben. Anmerkung Nur mit der Sechskantmutter festziehen. -
Seite 9: Tankanschlüsse Mit Gewinde/Flansch
Mai 2022 Kurzanleitung 2.3.2 Tankanschlüsse mit Gewinde/Flansch Prozedur 1. Den/die vom Kunden beigestellte(n) Flansch und Dichtung am Tankstutzen anbringen. A. Dichtung (vom Kunden beizustellen) 2. Schrauben und Muttern mit dem für den Flansch und die Dichtung ausreichenden Drehmoment festziehen. 3. Gewinde abdichten und schützen. Entsprechend den örtlichen Vorschriften entweder Anti-Seize-Paste oder PTFE-Band verwenden. -
Seite 10: Montage Der Geflanschten Ausführung
Kurzanleitung Mai 2022 4. Füllstandsgrenzschalter in das Flanschgewinde einschrauben. Anmerkung Nur mit der Sechskantmutter festziehen. A. Dichtung für BSPP (G) Gewindeanschluss Montage der geflanschten Ausführung Prozedur 1. Den Füllstandsschalter in die Düse einführen A. Dichtung (vom Kunden beizustellen) Kurzanleitung... -
Seite 11: Tri-Clamp-Ausführung Montieren
Mai 2022 Kurzanleitung 2. Schrauben und Muttern mit dem für den Flansch und die Dichtung ausreichenden Drehmoment festziehen. Tri-Clamp-Ausführung montieren Prozedur 1. Den Füllstandsschalter in die Flanschdichtfläche einführen. A. Dichtung (Lieferung mit Tri-Clamp-Anschluss) Kurzanleitung... - Seite 12 Kurzanleitung Mai 2022 2. Den Tri-Clamp-Anschluss befestigen. Kurzanleitung...
-
Seite 13: Elektrische Anschlüsse Vorbereiten
Mai 2022 Kurzanleitung Elektrische Anschlüsse vorbereiten Kabelauswahl Eine Verkabelung mit 26–14 AWG (Leitungsquerschnitt) (0,13 bis 2,5 mm verwenden. Für Umgebungen mit hohen elektromagnetischen Interferenzen (EMI) wird die Verkabelung mit paarweise verdrillten Adernpaaren und abgeschirmten Kabeln empfohlen. An jeder Anschlussklemme können zwei Adern sicher angeschlossen werden. Kabelverschraubungen/Schutzrohre Für Installationen mit Eigensicherheit, Ex-Schutz/Druckfeste Kapselung und Staub-Ex-Schutz nur zertifizierte Kabelverschraubung bzw. -
Seite 14: Anschlussschemata
Kurzanleitung Mai 2022 zutreffenden Zertifikate zu beachten. Weitere Informationen finden Sie im Dokument für Produktzulassungen des Rosemount 2130. Anschlussschemata ACHTUNG • Vor der Verwendung prüfen, dass geeignete Kabelverschraubungen und Blindstopfen installiert sind. • Vor dem Anschließen des Schalters oder dem Entfernen der Elektronik die Spannungsversorgung trennen. -
Seite 15: Kassette Für Direkte Bürdenschaltung
Mai 2022 Kurzanleitung 3.5.1 Kassette für direkte Bürdenschaltung Abbildung 3-1: Kassette mit direkter Bürdenschaltung (2-Leiter, rote Kennzeichnung) − Code L Sicherung 2A(T) DPST R = Externe Bürde (muss angeschlossen werden) N = Neutralleiter L = spannungsführend Anmerkung Ein DPST-Schalter (zweipoliger Ein-/Ausschalter) muss installiert werden, um das sichere Abschalten der Spannungsversorgung zu ermöglichen. - Seite 16 Kurzanleitung Mai 2022 Tabelle 3-2: Direkte Bürdenfunktionen Betriebsmodus: trocken = Ein, Hochalarm Betriebsmodus: nass = Ein, Niedrigalarm <4 mA <4 mA 12 V 12 V DPST DPST DPST DPST LED leuchtet kontinu- LED blinkt 1 mal pro LED leuchtet kontinu- LED blinkt 1 mal pro ierlich Sekunde...
- Seite 17 Mai 2022 Kurzanleitung 3.5.2 PNP/PLC-Kassette Abbildung 3-2: Kassette mit PNP/PLC (3-Leiter, gelbe Kennzeichnung) – Code P Wet On Mode Ausg./Pos. F = Sicherung 2A(T) Tabelle 3-3: Elektrische Parameter Parameter Wert 20−60 VDC <4 mA + I <100 μA L (AUS) 0–500 mA L (MAX) 5 A, 40 ms (Einschaltstrom)
- Seite 18 Kurzanleitung Mai 2022 Tabelle 3-4: Funktionen der PNP/PLC-Kassette Betriebsmodus: trocken = Ein, Hochalarm Betriebsmodus: nass = Ein, Niedrigalarm PLC (positiver Eingang) <100 μA <100 μA <3 V <3 V PNP DC <3 V <3 V <100 μA <100 μA LED leuchtet kontinu- LED blinkt 1 mal pro LED leuchtet kontinu- LED blinkt 1 mal pro...
-
Seite 19: Dpco-Relaiskassette (Standardausführung)
Mai 2022 Kurzanleitung 3.5.3 DPCO-Relaiskassette (Standardausführung) Abbildung 3-3: DPCO-Relaiskassette, Standardausführung (grüne Kennzeichnung) – Code D OPERATION MODE Warning Isolate Supply Before Removing Seconds Delay Dry On Dr y On Wet On Wet On Fuse 0.5 (T) DPST Anmerkung Ein DPST-Schalter (zweipoliger Ein-/Ausschalter) muss installiert werden, um das sichere Abschalten der Spannungsversorgung zu ermöglichen. - Seite 20 Kurzanleitung Mai 2022 Tabelle 3-6: Anschlussklemmen NC, C und NO Parameter Ohmsche Last Induktive Last cos φ 0 ms 7 ms 3,5 A 250 V 250 V 30 V 30 V 1250 VA 875 VA 240 W 170 W Tabelle 3-7: Relaiskassettenfunktionen Betriebsmodus: trocken = Ein, Hochalarm Betriebsmodus: nass = Ein, Niedrigalarm NC C NO...
-
Seite 21: Kassette Für Störungs- Und Alarmrelais (2 X Spco)
Mai 2022 Kurzanleitung 3.5.4 Kassette für Störungs- und Alarmrelais (2 x SPCO) Abbildung 3-4: Ausgänge der Störungs- und Alarm-Relais (hellgrünes Etikett) – Code D mit Option R2264 Sicherung 0,5 (T) DPST Phase Anmerkung Ein zweipoliger Ein-/Ausschalter muss installiert werden, um das sichere Abschalten der Spannungsversorgung zu ermöglichen. - Seite 22 Kurzanleitung Mai 2022 Tabelle 3-9: Anschlussklemmen NC, C und NO Parameter Ohmsche Last Induktive Last cos φ 0 ms 7 ms 3,5 A 250 V 250 V 30 V 30 V 1 250 VA 875 VA 240 W 170 W Tabelle 3-10: Relaiskassettenfunktionen Betriebsmodus: trocken = Ein, Hochalarm Betriebsmodus: nass = Ein, Niedrigalarm...
- Seite 23 Mai 2022 Kurzanleitung 3.5.5 NAMUR Kassette Abbildung 3-5: NAMUR-Kassette (hellblaue Kennzeichnung) – Code N A. Ein zugelassener, eigensicherer Trennverstärker gemäß IEC 60947-5-6 Anmerkung • Diese Kassette kann für eigensichere Anwendungen eingesetzt werden und benötigt eine zertifizierte Trennbarriere. Weitere Informationen finden Sie im Dokument für die Produktzulassungen des Rosemount 2130.
- Seite 24 Kurzanleitung Mai 2022 Tabelle 3-12: NAMUR-Kassettenfunktionen Betriebsmodus: trocken = Ein, Hochalarm Betriebsmodus: nass = Ein, Niedrigalarm >2,2 mA <1,0 mA >2,2 mA <1,0 mA LED leuchtet kontinu- LED blinkt 1 mal pro LED leuchtet kontinu- LED blinkt 1 mal pro ierlich Sekunde ierlich...
- Seite 25 Mai 2022 Kurzanleitung 3.5.6 8/16-mA-Kassette Abbildung 3-6: 8/16-mA-Kassette (dunkelblaue Kennzeichnung) – Code A. Ein zugelassener, eigensicherer Trennverstärker gemäß IEC 60947-5-6 Anmerkung • Diese Kassette kann für eigensichere Anwendungen eingesetzt werden und benötigt eine zertifizierte Trennbarriere. Weitere Informationen finden Sie im Dokument für die Produktzulassungen des Rosemount 2130.
- Seite 26 Kurzanleitung Mai 2022 Tabelle 3-14: Kassettenfunktionen der 8/16 mA Betriebsmodus: trocken = Ein, Hochalarm Betriebsmodus: nass = Ein, Niedrigalarm >15 mA <8,5 mA >15 mA <8,5 mA LED leuchtet kontinu- LED blinkt 1 mal pro LED leuchtet kontinu- LED blinkt 1 mal pro ierlich Sekunde ierlich...
-
Seite 27: Störungszustandserkennung (Nur Selbstüberprüfungsmodus)
Mai 2022 Kurzanleitung 3.5.7 Störungszustandserkennung (nur Selbstüberprüfungsmodus) Wenn im Selbstüberprüfungsmodus eine Störung erkannt wird, blinkt die LED-Taktfrequenzanzeige einmal pro halbe Sekunde und jeder dritte Blinkimpuls wird ausgelassen. Der Ausgang des Füllstandsgrenzschalters verhält sich dann wie Tabelle 3-15. Tabelle 3-15: Störungszustandserkennung (nur Selbstüberprüfungsmodus) Direkte Bürdenschaltung PNP DC <4 mA... -
Seite 28: Erdung Des Signalkabelschirms
Kurzanleitung Mai 2022 Erdung Sicherstellen, dass die Erdung den nationalen und lokalen Vorschriften für die Elektroinstallation entspricht. Eine Nichtbeachtung dieser Anweisung kann den Geräteschutz beeinträchtigen. 3.6.1 Erdung des Signalkabelschirms Sicherstellen, dass der Kabelschirm des Gerätes: • Kurz abisoliert ist und das Gehäuse nicht berührt. •... - Seite 29 Mai 2022 Kurzanleitung Abbildung 3-8: Erdungsschrauben A. Externe Erdungsschraube Kurzanleitung...
-
Seite 30: Elektrischer Anschluss Und Spannungsversorgung
Abdeckung des Füllstandsgrenzschalter nicht entfernen, wenn Spannung an der Vorrichtung anliegt. Der Deckel darf in extremen Umgebungsbedingungen ebenfalls nicht entfernt werden. Bei Versionen des Rosemount 2130 mit Zulassungen für Ex-Schutz/ druckfeste Kapselung muss die Verriegelung des Deckels zuerst gelöst werden. - Seite 31 Mai 2022 Kurzanleitung 4. Das Kabel durch das Kabelschutzrohr/die Kabelverschraubung ziehen. Kassetten mit einem Einzelabschluss erfordern nur ein Kabel. Kennzeichnung von Gewindegröße und -typ: M20 x 1.5 ¾-in. ANPT 5. Die Kabeladern anschließen (siehe Anschlussschemata für andere Kassetten). 6. Auf die ordnungsgemäße Erdung achten. Kurzanleitung...
- Seite 32 Kurzanleitung Mai 2022 7. Ziehen Sie die Kabelverschraubungen fest. PTFE-Band oder ein anderes Dichtmittel auf dem Gewinde anbringen bzw. auf dieses auftragen. Anmerkung Sicherstellen, dass die Verkabelung mit einer Abtropfschlaufe installiert wird. 8. Nicht verwendete Leitungseinführungen am Gehäuse verschließen und abdichten, damit keine Feuchtigkeit und kein Staub in das Gehäuse eindringen können.
- Seite 33 Mai 2022 Kurzanleitung Nur für Installationen mit Ex-Schutz/druckfester Kapselung erforderlich: Der Deckel muss vollständig geschlossen sein, um die Anforderungen an den Ex-Schutz zu erfüllen. 11. Den Deckel erneut verriegeln. 12. Die Spannungsversorgung anschließen. Kurzanleitung...
-
Seite 34: Konfiguration
Kurzanleitung Mai 2022 Konfiguration Ausgangsmodus und Zeitverzögerung Alle Elektronikkassetten haben einen Drehschalter zum Einstellen des Ausgangs, damit dieser eingeschaltet ist, wenn die Gabel ausreichend trocken ist („Trocken ein“), bzw. wenn die Gabel ausreichend nass ist („Nass ein“). Die Elektronik nutzt Hysterese, um das konstante Umschalten des Ausgangs zwischen den Status trocken-zu-nass und nass-zu-trocken wegen Spritzern oder Zwischenzuständen zu verhindern. -
Seite 35: Modusschalter Und Schaltverzögerung Einstellen
Mai 2022 Kurzanleitung Abbildung 5-2: Übliche Einstellungen für Anwendungen auf hoher Ebene Dry On Wet On Seconds Delay A. Modus „Trocken ein“ und Zeitverzögerung von 1 Sekunde Der Modus „Nass ein“ wird für Niedrigalarm-Installationen empfohlen (Abbildung 5-3). Abbildung 5-3: Übliche Einstellungen für Anwendungen auf niedriger Ebene Dry On Wet On... -
Seite 36: Betriebsmodus Einstellen
Kurzanleitung Mai 2022 Betriebsmodus einstellen Alle Versionen des Füllstandsgrenzschalters haben zwei Betriebsmodi: • Normaler Modus (rote LED) • Selbstüberprüfungsmodus (gelbe LED) Prozedur 1. Den Modusschalter auf 1 s Trocken ein (oder 1 s Nass ein) einstellen. 2. 10 Sekunden warten. 3. -
Seite 37: Betätigung
Tabelle 6-1: LED-Anzeigen – Betriebsmodus LED- Betriebsmodi Modusbeschreibung Farbe Normal Wenn die LED rot blinkt, ist der Rosemount 2130 möglicherweise nicht kalibriert oder erfolgreich ka- libriert bzw. weist möglicherweise einen Bürdenfeh- ler oder einen internen Platinenfehler auf. Gelb Selbstüberprüfung Wenn die LED gelb blinkt, entspricht dies dem nor- malen Modus, weist jedoch außerdem darauf hin,... - Seite 38 Kurzanleitung Mai 2022 LED-Anzeigenstatus Tabelle 6-2 zeigt die unterschiedlichen Betriebszustände und wie diese durch die LED angezeigt werden. Tabelle 6-2: LED-Anzeigen LED-Blinkrate Schalterzustand Kontinuierlich Ausgangsstatus ist EIN. 1 mal alle ½ Sekunde und Externe Beschädigung der Schwingga- jedes dritte Blinken fehlt. beln, korrodierte Schwinggabeln, interne Kabelschäden oder interne Sensorschä- den (nur Selbstüberprüfungsmodus).
- Seite 39 Mai 2022 Kurzanleitung Kurzanleitung...
