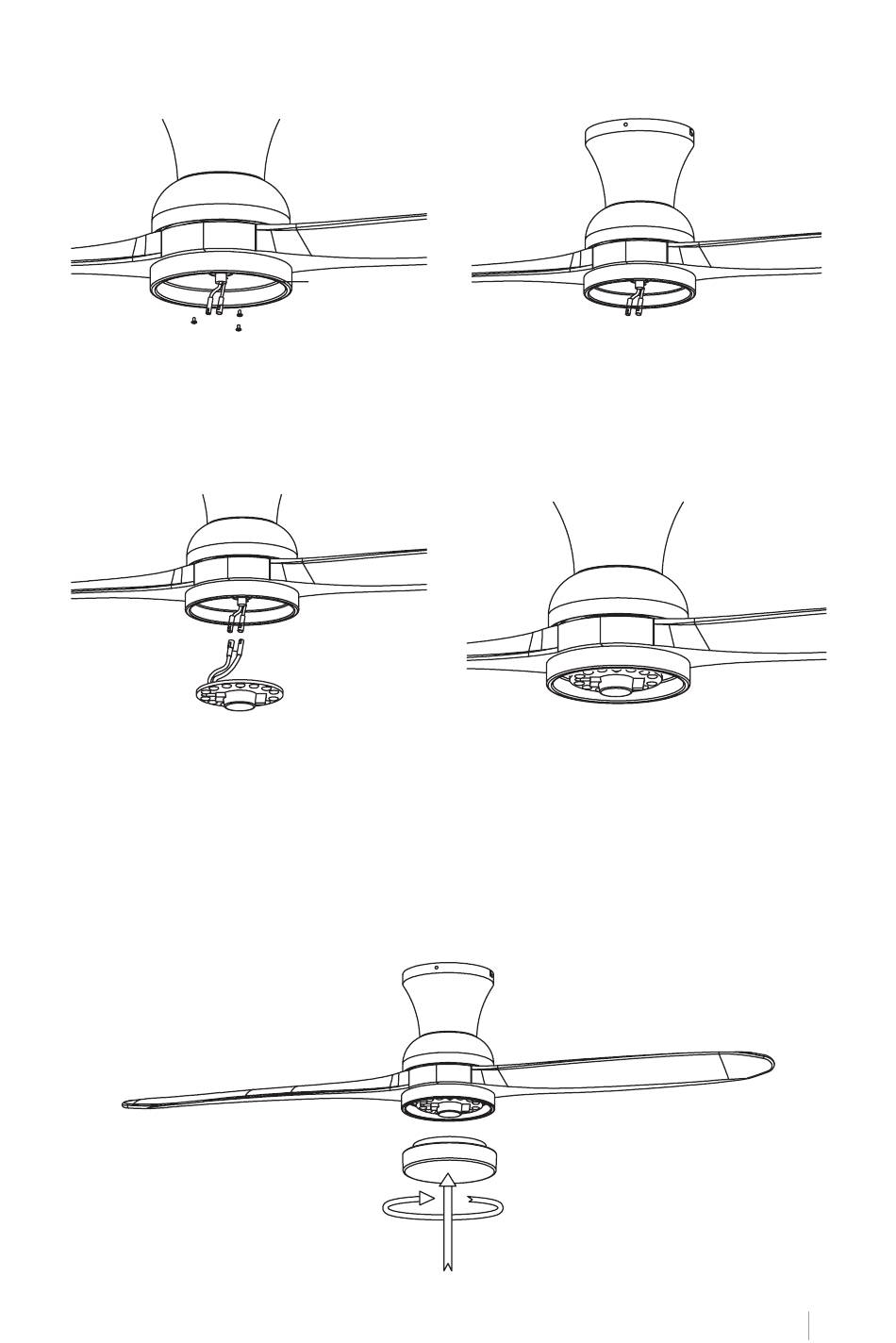

MONTAGEM EM PAINEL DE REMENDO, PAINEL DE LED E A TELA DECORATIVA

• Desaperte um parafuso de fixação. Fixe o patch panel na parte inferior do ventilador
inserindo as outras duas cabeças dos parafusos de fixação nas ranhuras do orifício da
fechadura, gire-o para encaixar e, em seguida, prenda o parafuso de fixação anterior
alinhando o orifício do parafuso e o orifício da fechadura. na parte inferior do ventilador,
aperte os parafusos de fixação restantes para fixar o painel de conexão.
• Conecte os plugues de pino único na placa de fuga aos do painel de LED. O painel de LED
é magnetizado para que se conecte ao painel traseiro simplesmente encaixando as duas
peças.
Observação: Ao instalar ou remover a placa de LED, tome cuidado para não tocar nas abas
isolantes. Não aperte demais ou aperte os parafusos, pois isso pode danificar as abas
isolantes.
• Encaixe o abajur decorativo na placa de LED e prenda com grampos e porcas decorativos.
