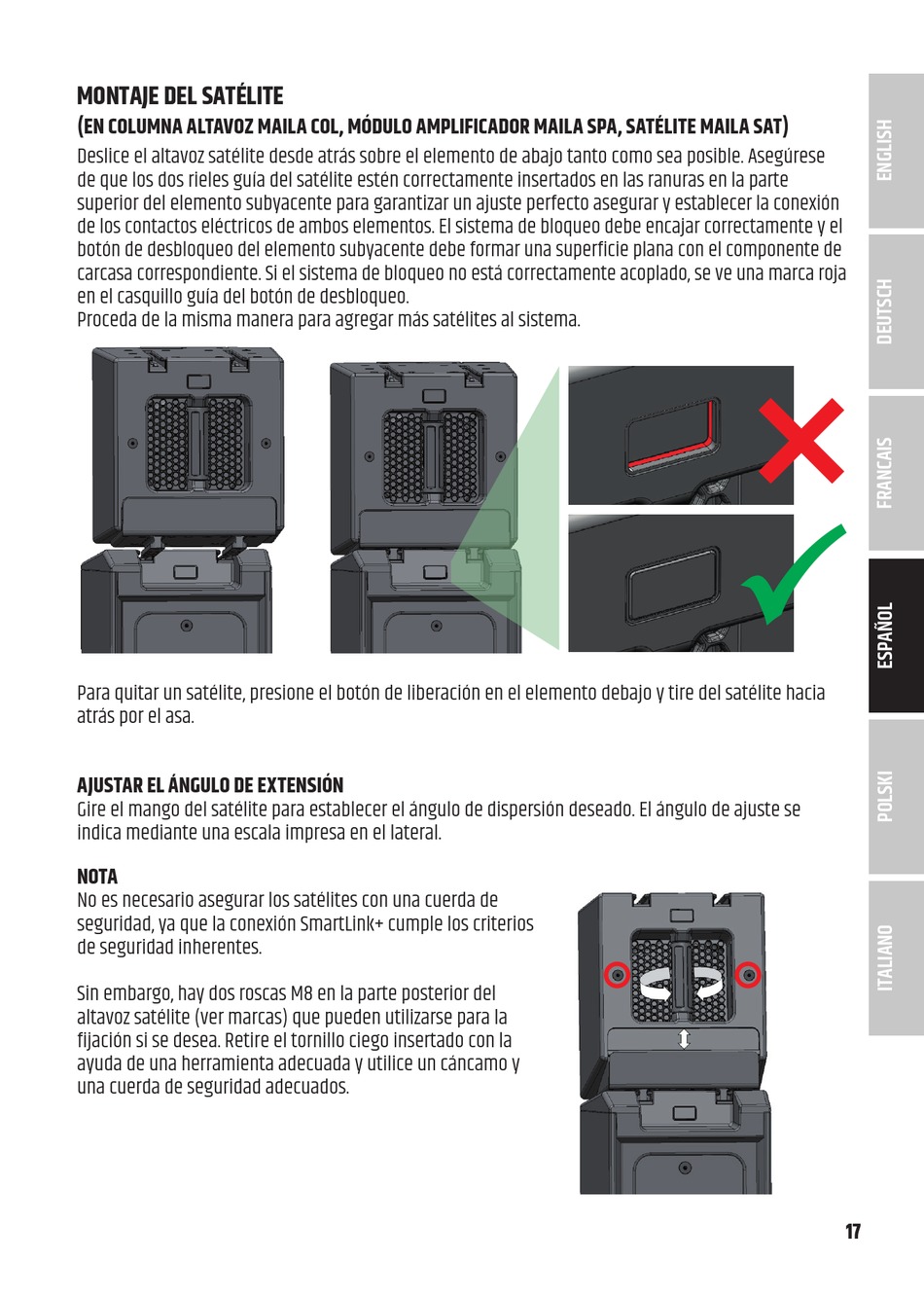

Montaje Del Satélite - LD Systems MAILA SAT Bedienungsanleitung

MONTAJE DEL SATÉLITE
(EN COLUMNA ALTAVOZ MAILA COL, MÓDULO AMPLIFICADOR MAILA SPA, SATÉLITE MAILA SAT)
Deslice el altavoz satélite desde atrás sobre el elemento de abajo tanto como sea posible. Asegúrese
de que los dos rieles guía del satélite estén correctamente insertados en las ranuras en la parte
superior del elemento subyacente para garantizar un ajuste perfecto asegurar y establecer la conexión
de los contactos eléctricos de ambos elementos. El sistema de bloqueo debe encajar correctamente y el
botón de desbloqueo del elemento subyacente debe formar una superficie plana con el componente de
carcasa correspondiente. Si el sistema de bloqueo no está correctamente acoplado, se ve una marca roja
en el casquillo guía del botón de desbloqueo.
Proceda de la misma manera para agregar más satélites al sistema.
Para quitar un satélite, presione el botón de liberación en el elemento debajo y tire del satélite hacia
atrás por el asa.
AJUSTAR EL ÁNGULO DE EXTENSIÓN
Gire el mango del satélite para establecer el ángulo de dispersión deseado. El ángulo de ajuste se
indica mediante una escala impresa en el lateral.
NOTA
No es necesario asegurar los satélites con una cuerda de
seguridad, ya que la conexión SmartLink+ cumple los criterios
de seguridad inherentes.
Sin embargo, hay dos roscas M8 en la parte posterior del
altavoz satélite (ver marcas) que pueden utilizarse para la
fijación si se desea. Retire el tornillo ciego insertado con la
ayuda de una herramienta adecuada y utilice un cáncamo y
una cuerda de seguridad adecuados.

 
17
