LD Systems MAILA COL Bedienungsanleitung
Powered 4 x 6.5“ column speaker and amplifier
Verwandte Anleitungen für LD Systems MAILA COL
Inhaltszusammenfassung für LD Systems MAILA COL

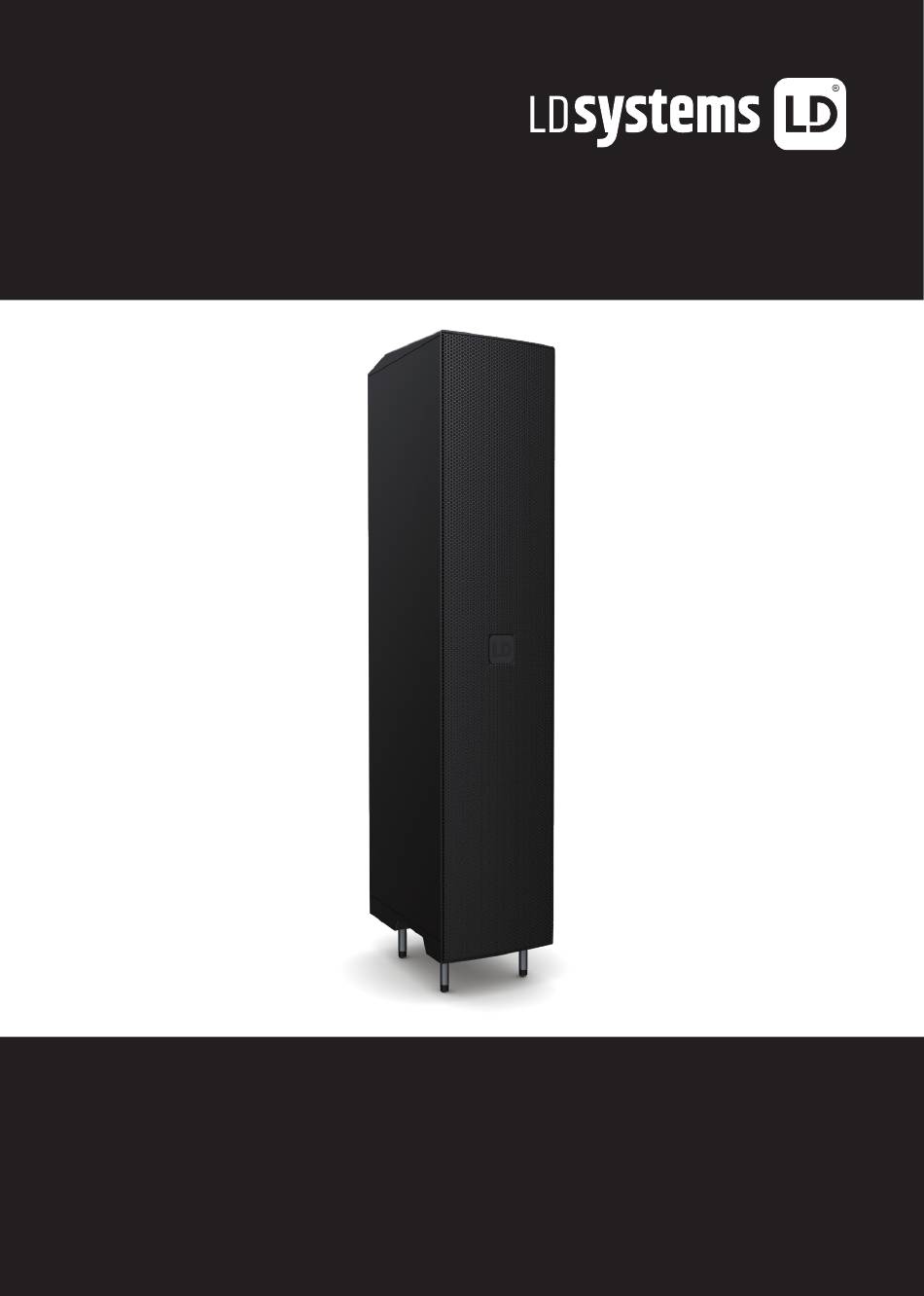

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO MAILA COL POWERED 4 X 6.5“ COLUMN SPEAKER AND AMPLIFIER LDMAILACOL...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL ABOUT THIS MANUAL INFORMACIÓN SOBRE ESTE MANUAL INTENDED USE USO CONFORME A LA NORMATIVA í EXPLANATIONS OF TERMS AND SYMBOLS EXPLICACIONES DE TÉRMINOS Y S MBOLOS SAFETY INSTRUCTIONS INSTRUCCIONES DE SEGURIDAD SCOPE OF DELIVERY ALCANCE DE LA ENTREGA... -
Seite 22: Deutsch
SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjähri- gen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 23: Sicherheitshinweise
Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden. - Seite 24 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen aus- gesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
- Seite 25 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen. ACHTUNG: 1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespei- chern, Öfen oder sonstigen Wärmequellen.
-
Seite 26: Lieferumfang
Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts sind enthalten: • 1x LD MAILA COL Lautsprechersäule • 1x Netzkabel • 1x Ringschraube M10... -
Seite 27: Eigenschaften
Auf diese Weise lassen sich MAILA Sets mit Säulenmodul nicht nur als Ground-Stack-Variante nutzen, son- dern auch als geflogenes Array aus MAILA COL und bis zu acht MAILA SAT realisieren - besonders nützlich für Festivals und Festinstallationen. Zudem können Anwender - wie bei einem klassischen Line-Array - un- terschiedliche Subwoofer-Anordnungen wählen und an die Beschallungsanforderungen vor Ort anpassen. - Seite 28 Montage. Zum Lösen der Verbindung müssen aus Sicherheitsgründen beide Sperrbolzen gleichzeitig nach oben gezogen werden (Zweihand-Entriegelung). Click Lautsprechersäule LD MAILA COL: Der optimale Hängepunkt bei der Traversenmontage wird nach Einga- be der entsprechenden Daten im Menüpunkt SPLAY ANGLES unter PICK angezeigt. Auf der Halteschiene des Flugbügels befinden sich entsprechende Kennzeichnungen.
-
Seite 29: Anschlüsse, Bedien- Und Anzeigeelemente
HINWEIS Die Satelliten müssen nicht durch ein Sicherungsseil gesichert werden, da die SmartLink+ Verbindung die Kriterien für eine inhärente Sicherheit erfüllt. Falls gewünscht, können die Satellitenlautsprecher aber mit Hilfe des zweiten M10 Gewindes an der Lautsprechersäule gesichert werden. ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE VOLUME SPLAY ANGLES VOLUME... -
Seite 30: Power Input
POWER INPUT PowerCON TRUE1 Netzeingangsbuchse. Ein geeignetes Netzkabel befindet sich im Lieferumfang INPUT Symmetrischer Line-Eingang mit verriegelbarer, weiblicher 3-Pol XLR-Buchse. THRU Symmetrischer Line-Ausgang zum Weiterleiten des Line-Eingangssignals (männliche 3-Pol XLR-Buchse). LC-DISPLAY Multifunktionales Grafik-LC-Display mit Beleuchtung. PUSH TO ENTER / HOLD TO MUTE Dreh-Drück-Encoder zum Navigieren im Hauptmenü... -
Seite 31: Bedienung
HALTEBUCHSEN & STAHLBOLZEN Auf der Unterseite der Lautsprechersäule befinden sich die Haltebuchsen für den EasyMount+ Flugbü- gel LD MAILA TMB und die Stahlbolzen für die Montage der Säule auf den Subwoofer LD MAILA SUB und ebenso eine M20 Rändelschraube zum Sichern am Subwoofer. BEDIENUNG HINWEISE •... - Seite 32 < Die Anzahl der verwendeten Satellitenlautsprecher wird von der Säulenelektronik automatisch erkannt. Um die relevanten Daten der Zuhörerfläche und die Höhe am Messpunkt einzugeben, wählen Sie im Hauptmenü SPLAY ANGLES aus, bestätigen, wählen dann den entsprechenden Untermenüpunkt aus LVL VOL LVL VOL und bestätigen abermals.
- Seite 33 VOLUME SPLAY ANGLES Sat. Height Sat. SPLAY ANGLES LVL VOL LVL VOL 0° EQUALIZER EQUALIZER Coverage 0° Cove Der integrierte DSP (Digital Signal Processor) verfügt über einen leistungsstarken 10-Band vollparamet- 1° DELAY 4° rischen Equalizer. Wählen Sie im Hauptmenü EQUALIZER aus und bestätigen die Auswahl. Seated Seat POLARITY...
- Seite 34 4° Seated Seat < POLARITY normal LVL VOL LVL VOL DELAY Zum zeitlichen Verzögern des Audiosignals wählen Sie DELAY aus, bestätigen, wählen dann den gewünschten Untermenüpunkt aus und bestätigen abermals. Der Wert bzw. Status kann nun wunschge- mäß eingestellt werden, bestätigen Sie jede Eingabe. LVL VOL VOLUME SPLAY ANGLES...
- Seite 35 ROTATION standing aufrecht stehend flying Traversenmontage SETTINGS Um in das Menü für die Systemeinstellungen zu gelangen, wählen Sie SETTINGS aus und bestätigen die Auswahl. Wählen Sie dann den gewünschten Untermenüpunkt aus und bestätigen die Auswahl. SYSTEM STATE ANZEIGE DER SYSTEMSTATUS PIN LOCK * * * * ...
-
Seite 36: Maila App
MAILA APP Laden Sie die im App Store kostenlos verfügbare MAILA App auf Ihr Tablet und installieren sie. Aktivieren Sie Bluetooth in den Systemeinstellungen der aktiven MAILA Komponenten. Aktivieren Sie Bluetooth ebenfalls in den Systemeinstellungen Ihres Tablets und starten die MAILA App. Die MAILA Komponenten mit aktiviertem Bluetooth in Reichweite werden nun automatisch nach kurzer Zeit in der MAILA App angezeigt. -
Seite 37: Wartung Und Reparatur (Nur Durch Fachpersonal)
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien. 4. Es dürfen generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwen- det werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. 5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen. WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL) GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. -
Seite 38: Technische Daten
TECHNISCHE DATEN Artikelnummer LDMAILACOL Produktart MAILA Column Aktiv Größe Tieftöner 4 x 6,5“ Magnet Tieftöner Neodym Marke Tieftöner Custom made Schwingspule Tieftöner 2“ / 50mm Verstärker Class D 2500 W Frequenzgang (-6dB) 105Hz - 500Hz Schutzschaltungen Limiter, Überhitzung, Überspannung Eingangsimpedanz 20 kOhm Bedienelemente Dreh-Drück Encoder, Ein- / Ausschalter... -
Seite 39: Entsorgung
Artikelnummer LDMAILACOL DSP Eigenschaften Bit - Tiefe AD / DA Wandler 24 Bit Sampling-Frequenz 48 kHz Bluetooth Bluetooth-Version Bluetooth-Sendeleistung 9 dBm Bluetooth-Frequenzbereich 2402-2480 MHz ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land. -
Seite 40: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner. CE-KONFORMITÄT Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend). Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) - Seite 120 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | UK REV: 04...
