7.2. Premier démarrage
OFF
Après avoir raccordé les câbles d'alimentation et les
câbles moteur, puis rempli la pompe (mode pression
uniquement), enclencher le sectionneur de ligne avec
verrouillage de porte et mettre sous tension.
7.3. Guide à la programmation
Sur l'afficheur de la carte électronique, figurent les
F
informations suivantes:
• Paramètres de l'état des pompes
• Paramètres de programmation
• Alarmes

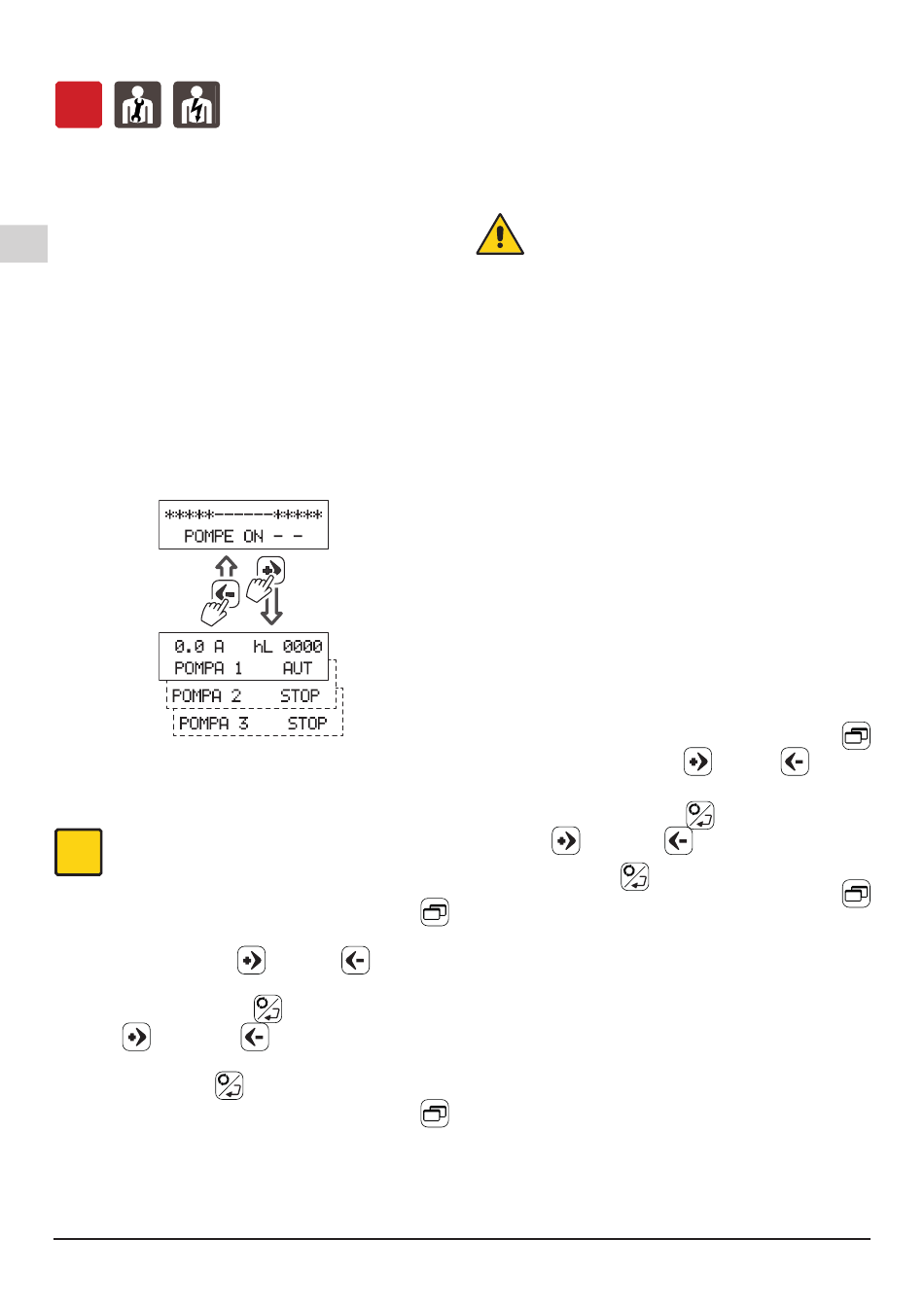

7.3.1. Paramètres de l'état des pompes
Ils permettent de visualiser :
• Le signal d'entrée (flotteurs / électrodes de niveau
/ pressostat / signaux à distance).
• le courant moteur.
• l'état de la pompe (ON-OFF).
• le statut des pompes individuelles (fonction
AUTOMATIQUE ou ARRET).
• les heures d'exploitation de chaque pompe
individuelle.
7.3.2. Paramètres de programmation
7.3.2.1. Réglages des paramètres avancés
La modification des modes de fonctionnement
i
provoque la réinitialisation et la perte de
toutes les valeurs des paramètres.
Pour aller dans la programmation, sélectionner
(menu) pendant environ 6 s.
Au moyen des touches
positionner sur le paramètre à changer et confirmer
en appuyant sur la touche
touches (plus) ou
diminuer les valeurs.
Appuyer sur la touche
Pour sortir de la programmation, appuyer sur
(menu) pour retourner aux paramètres affichés.
7.3.2.2. AP - Options avancées
Ce sont les options avancées auxquelles n'accède
que le personnel qualifié.
Page 52 / 92
(plus) ou (moins), se
(enter), au moyen des
(moins) augmenter ou
(enter) pour confirmer.
AP01 - MODE
Il définit le mode de fonctionnement : mode drainage
(relevage) ou surpression.
AP02 - NOMBRE DE POMPES
Il définit le nombre total de pompes utilisées.
AP03 - CAPTEUR COURANT
Il définit la protection du moteur : relais ampérométrique
ou thermique (option triphasée).
Le paramètre défini ne doit pas être modifié.
Tout changement pourrait endommager le
moteur électrique.
AP04 - CAPTEUR NIVEAU (mode drainage)
Il définit le type de capteur utilisé pour démarrer et
arrêter la pompe. Flotteur ou sonde de niveau.
AP05 - PROT. THERMIQUE
Il définit la présence ou non de protection des moteurs.
Sans protection, interne ou externe.
AP06 - N FLOTTEUR (mode drainage)
Il définit le nombre de flotteurs utilisés pour démarrer/
arrêter la pompe. Il n'a pas fonction d'alarme de
niveau haut.
AP07 - CAPTEUR PRESSION (mode surpression)
Il définit le type de capteur utilisé pour démarrer et arrêter
la pompe. Pressostat ou transducteur de pression.
AP08 – FONCTIONNEMENT (mode surpression)
Il définit le type de fonctionnement : normal ou
temporisé.
AP09 - PROTECTION A SEC (mode surpression)
Il définit le signal utilisé pour la protection contre la
marche à sec de la pompe : flotteurs ou interrupteur
de débit.
AP10 – PLAGE MAXIMALE DU CAPTEUR (mode
surpression)
Il définit la plage maximale du transducteur de pression.
7.3.2.3. Réglage des paramètres utilisateur
Pour entrer dans la programmation, appuyer sur
(menu). A l'aide des touches
se positionner sur le paramètre à changer et confirmer
en appuyant sur la touche
touches (plus) ou
diminuer les valeurs.
Premere il pulsante
Per uscire dalla programmazione, premere
(menù).
7.3.2.4. UP - Options utilisateur
C'est la configuration du système accessible à
l'utilisateur.
UP01 - LANGUE
Permet de sélectionner la langue de dialogue.
Disponibles : Italien, Anglais, Français, Espagnol.
UP02 - NOMBRE DE POMPES
Il indique le nombre de pompes prédéterminé (ce
paramètre ne peut pas être réglé).
UP03 - COURANT NOMINAL MOTEUR 1-2-3
Il convient de régler l'ampérage (de 1 à 12 A) du
courant nominal du moteur.
UP04 - RELAIS D'ALARME
Il définit le type de signal d'alarme. Disponible : SOUS-
TENSION ou SANS-TENSION
M004_REV06_ - Instructions pour l'utilisation
(plus) ou (moins),
(enter), à l'aide des
(moins) augmenter ou
