(Ausbauen des Handrads)

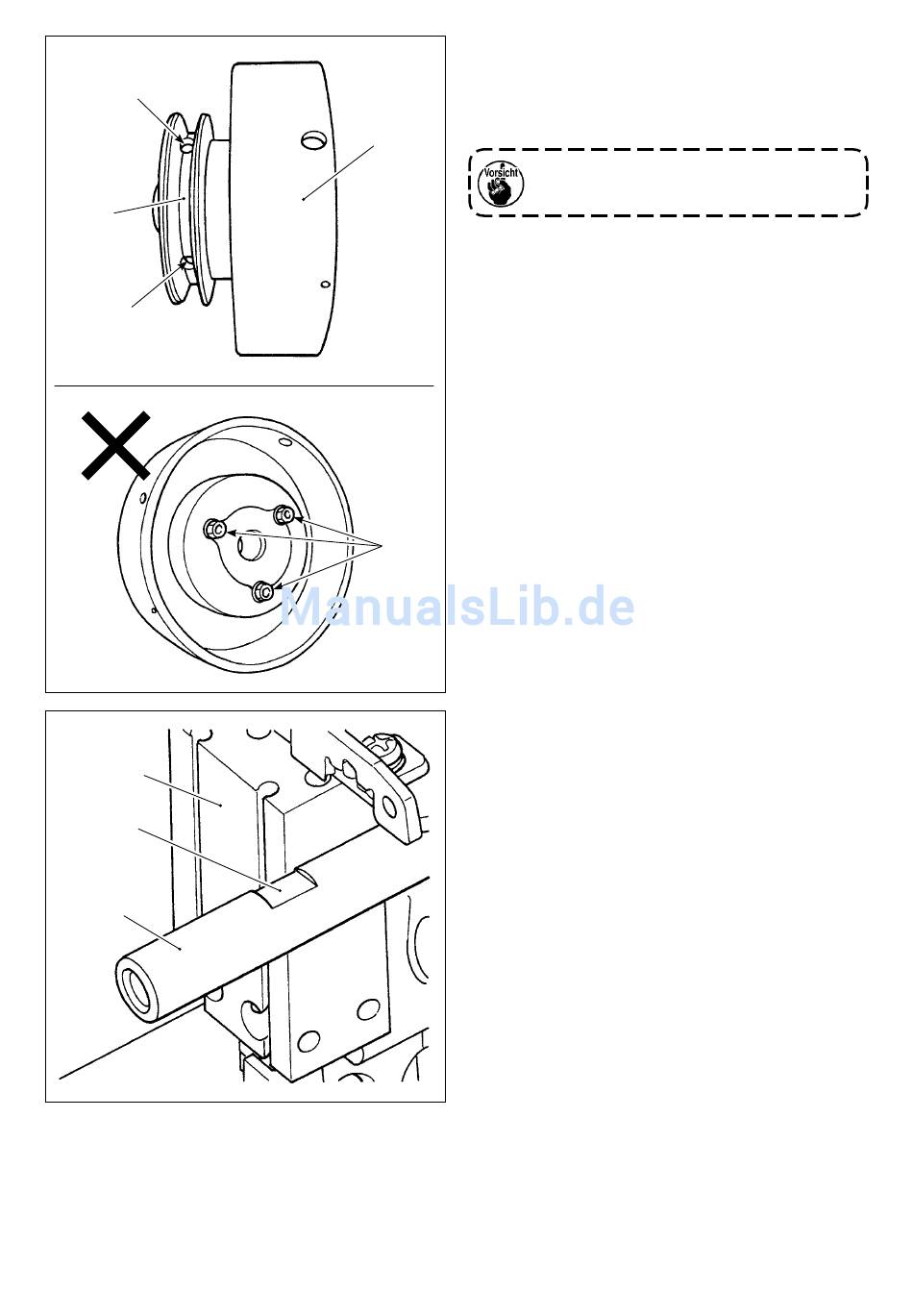

Zum Entfernen des Handrads ❶ die Schrauben ❷
und ❸ lösen, und dann das Handrad ❶ im montier-
ten Zustand mit dem Handrad A ❹ abnehmen.
❶
Entfernen Sie nicht nur das Handrad ❶
durch Lösen der Befestigungsschraube ❺ .
❺
(Zusammenbauen des Handrads)
Vergewissern Sie sich, dass das Handrad A ❹ nicht
mit dem Zylinder ❼ in Berührung kommt, wenn die
Schraube ❷ des Handrads A ❹ zu der Position
gebracht wird, wo sie auf die Abflachung der Haupt-
welle ❻ ausgerichtet ist. Dann das Handrad auf der
Hauptwelle ❻ fixieren. Zu diesem Zeitpunkt steht die
Hauptwelle ❻ um ca. 7 mm vom Handrad ❶ über.
