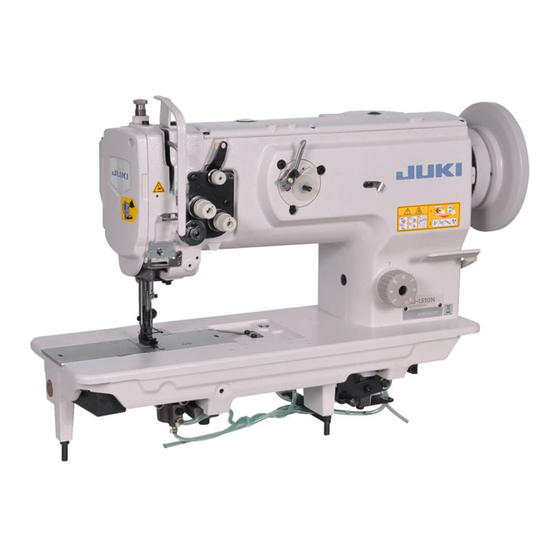

JUKI LU-1510N Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. JUKI Anleitungen
  4. Nähmaschinen
  5. LU-1510N
  6. Betriebsanleitung
JUKI LU-1510N Betriebsanleitung

JUKI LU-1510N Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LU-1510N
取扱説明書
INSTRUCTION MANUAL BETRIEBSANLEITUNG
MANUEL D'UTILISATION MANUAL DE INSTRUCCIONES
MANUALE D'ISTRUZIONI
注意：
このたびは、当社の製品をお買い上げいただきましてありがとうございました。
安全に使用していただくために、使用前に必ずこの取扱説明書をお読みください。
また、いつでもすぐに読めるように、この取扱説明書を保管してください。
NOTE :
Read safety instructions carefully and understand them before using.
Retain this Instruction Manual for future reference.
HINWEIS :
Lesen Sie die Sicherheitsanweisungen aufmerksam durch, um sich mit ihnen vertraut
zu machen, bevor Sie diese Maschine in Betrieb nehmen. Bewahren Sie diese
Bedienungsanleitung für spätere Bezugnahme auf.
NOTE :
Avant d'utiliser la machine, lire attentivement toutes les consignes de sécurité.
Conserver ce manuel pour pouvior le consulter en cas de besoin.
NOTA :
Antes de comenzar a usar esta máquina lea con detención hasta comprender todas las
instrucciones de sequridad. Conserve este Manual de instrucciones a mano para futuras
consultas.
NOTA :
Leggere attentamente e compredere tutte le istruzioni per la sicurezza prima di inziare l' uso
di questa macchina. Conservare questo Manuale d'Instruzioni per pronto riferimento.
注意 :
为了安全地使用，请您在使用之前一定阅读本使用说明书。
另外，请您注意保管本使用说明书，以便随时查阅。
使用说明书
No.02
40095673

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JUKI LU-1510N

Inhaltszusammenfassung für JUKI LU-1510N

  • Seite 1 LU-1510N 取扱説明書 INSTRUCTION MANUAL BETRIEBSANLEITUNG MANUEL D’UTILISATION MANUAL DE INSTRUCCIONES 使用说明书 MANUALE D’ISTRUZIONI 注意： このたびは、当社の製品をお買い上げいただきましてありがとうございました。 安全に使用していただくために、使用前に必ずこの取扱説明書をお読みください。 また、いつでもすぐに読めるように、この取扱説明書を保管してください。 NOTE : Read safety instructions carefully and understand them before using. Retain this Instruction Manual for future reference. HINWEIS : Lesen Sie die Sicherheitsanweisungen aufmerksam durch, um sich mit ihnen vertraut zu machen, bevor Sie diese Maschine in Betrieb nehmen.
  • Seite 3 安全にご使用していただくために ミシン，自動機，付帯装置 ( 以下機械と言う ) は、縫製作業上やむをえず機械の可動部品の近くで作業する ため、可動部品に接触してしまう可能性が常に存在していますので、実際にご使用されるオペレータの方、 および保守，修理などをされる保全の方は、事前に以下の 安全についての注意事項 を熟読されて、十分 理解された上でご使用ください。この 安全についての注意事項 に書かれている内容は、お客様が購入さ れた商品の仕様には含まれない項目も記載されています。 なお、取扱説明書および製品の警告ラベルを十分理解していただくために、警告表示を以下のように使い分 けております。これらの内容を十分に理解し、指示を守ってください。 ( I ) 危険の水準の説明 機械操作時，保守時，当事者，第 3 者が取り扱いを誤ったり、その状況を回避しな 危険 い場合、死亡または重傷を招く差し迫った危険のあるところ。 機械操作時，保守時，当事者，第 3 者が取り扱いを誤ったり、その状況を回避しな 警告 い場合、死亡または重傷を招く潜在的可能性のあるところ。 機械操作時，保守時，当事者，第 3 者が取り扱いを誤ったり、その状況を回避しな 注意 い場合、中・軽傷害を招く恐れのあるところ。 (II) 警告絵表示および表示ラベルの説明 運動部に触れて、怪我をする恐れ 作業時にミシンを持つと、手を があります。 警...
  • Seite 4 安全についての注意事項 事故とは： 人身並びに財産 に損害を与える ことをいう。 危険 1. 感電事故防止のため、電装ボックスを開ける必要のある場合は、電源を切り念のため 5 分以上経過 してから蓋を開けてください。 注意 基本的注意事項 1. ご使用される前に、取扱説明書および付属に入っている全ての説明書類を必ずお読みください。 また、いつでもすぐに読めるように、この取扱説明書を大切に保存してください。 2. 本項に書かれている内容は、購入された機械の仕様に含まれていない項目も記載されています。 3. 針折れによる事故防止のため、安全眼鏡を着用してください。 4. 心臓用ペースメーカーをお使いの方は、専門医師とよくご相談のうえお使いください。 安全装置・警告ラベル 1. 安全装置の欠落による事故防止のため、この機械を操作する際は、安全装置が所定の位置に正しく 取り付けられ正常に機能することを確認してから操作してください。安全装置については、 「安全装 置と警告ラベルについて」の頁を参照してください。 2. 人身事故防止のため、安全装置を外した場合は、必ず元の位置に取り付け、正常に機能することを 確認してください。 3. 人身事故防止のため、機械に貼り付けてある警告ラベルは、常にはっきり見えるようにしておいて ください。剥がれたり汚損した場合、新しいラベルと交換してください。 用途・改造 1. 人身事故防止のため、この機械は、本来の用途および取扱説明書に規定された使用方法以外には使 用しないでください。用途以外の使用に対しては、当社は責任を負いません。 2. 人身事故防止のため、 機械には改造などを加えないでください。 改造によって起きた事故に対しては、 当社は責任を負いません。...
  • Seite 5 各使用段階における注意事項 運  搬 1. 人身事故防止のため、機械の持ち上げ，移動は、機械質量を踏まえ安全を確保した方法で行ってく ださい。なお機械質量については、取扱説明書本文をご確認ください。 2. 人身事故防止のため、持ち上げ，移動の際は、転倒，落下などを起こさないよう十分安全策をとっ てください。 3. 予期せぬ事故や落下事故，機械の破損防止のため、開梱した機械を再梱包して運搬することはおや めください。 開  梱 1. 人身事故防止のため、開梱は上から順序よく行ってください。木枠梱包の場合は、特に釘には十分 注意してください。また、釘は板から抜き取ってください。 2. 人身事故防止のため、機械は重心位置を確かめて、慎重に取り出してください。 据え付け （ I ）テーブル，脚 1. 人身事故防止のため、テーブル，脚は純正部品を使用してください。やむをえず非純正部品を使用 する場合は、機械の重量，運転時の反力に十分耐え得るテーブル，脚を使用してください。 2. 人身事故防止のため、脚にキャスタを付ける場合は、十分な強度をもったロック付きキャスタを使 用し、機械の操作中や保守，点検，修理の時に機械が動かないようにロックしてください。 （II）ケーブル，配線 1. 感電，漏電，火災事故防止のため、ケーブルは使用中無理な力が加わらないようにしてください。 また、V ベルトなどの運転部近くにケーブル配線する時は、30mm 以上の間隔をとって配線してく ださい。 2. 感電，漏電，火災事故防止のため、タコ足配線はしないでください。 3. 感電，漏電，火災事故防止のため、コネクタは確実に固定してください。 また、コネクタを抜く時は、コネクタ部を持って抜いてください。 （III）接地 1.
  • Seite 6 6. サーボモータをご使用の場合は、機械停止中はモータ音がしません。不意の起動による事故防止の ため、電源の切り忘れに注意してください。 7. 過熱による火災事故を防ぐため、モータ電源ボックスの冷却口をふさいで使用することはやめてく ださい。 給  油 1. 機械の給油箇所には、JUKI 純正オイル，JUKI 純正グリスを使用してください。 2. 炎症，カブレを防ぐため、目や身体に油が付着した時は、直ちに洗浄してください。 3. 下痢，嘔吐を防ぐため、誤って飲み込んだ場合は、直ちに医師の診断を受けてください。 保  守 1. 不慣れによる事故防止のため、修理，調整は機械を熟知した保全技術者が取扱説明書の指示範囲で 行ってください。また、部品交換の際は、当社純正部品を使ってください。不適切な修理，調整お よび非純正部品使用による事故に対しては、当社は責任を負いません。 2. 不慣れによる事故や感電事故防止のため、電気関係の修理，保全 ( 含む配線 ) は、電気の専門知識 の有る人、または当社，販売店の技術者に依頼してください。 3. 不意の起動による事故防止のため、エアシリンダなどの空気圧を使用している機械の修理や保全を 行う時は、空気の供給源のパイプを外し、残留している空気を放出してから行ってください。 4. 人身事故防止のため、修理調整，部品交換などの作業後は、ねじ，ナットなどがゆるんでいないこ とを確認してください。 5. 機械の使用期間中は、定期的に清掃を行ってください。この際、不意の起動による事故防止のため、 必ず電源を切りミシンおよびモータが完全に停止したことを確認してから行ってください。 6. 保守，点検，修理の作業の時は、必ず電源を切りミシンおよびモータが完全に停止したことを確認 してから行ってください。 （クラッチモータの場合、電源を切った後もモータは惰性でしばらく回り...
  • Seite 7 より安全にお使いいただくための注意事項 1. 電源スイッチを入れる時および、ミシン運転中は、針の下付近に指を入れないでく ださい。 2. ミシン運転中に天びんカバー内に指を入れないでください。 警告 3. ミシンを倒す時やベルトカバーおよび V ベルトを外す時は、電源スイッチを切っ てください。 4. ミシン運転中は、はずみ車、天秤付近に指、頭髪、衣類を近づけたり、物を置かな いでください。 5. 指ガードは外した状態で運転しないでください。 6. ミシンを倒す時、指等をはさまないよう注意してください。 1. 安全のため電源アース線を外した状態で、ミシンを運転しないでください。 2. 電源プラグ挿抜の際は、前もって必ず電源スイッチを切ってください。 3. 雷が発生している時は安全のため作業をやめ、電源プラグを抜いてください。 注意 4. 寒い所から急に暖かい所に移動した時など、結露が生じることがあるので、十分に 水滴の心配がなくなってから、電源を入れてください。 5. 火災防止の為に電源プラグは定期的にコンセントから抜いてプラグの刃の根元、 及 び刃と刃の間を清掃してください。 6. ミシン操作中、釜は高速で回転しています。手への損傷防止のため、運転中は釜付近 へ絶対に手を近づけないでください。また、 ボビン交換の時は電源を切ってください。 7. 不意の起動による事故防止のため、電源の切り忘れに注意してください。 8. 本製品は精密機器のため、水や油をかけたり、落下させるなどの衝撃を与えないよ うに、取扱いには十分注意してください。...
  • Seite 8 TO ENSURE SAFE USE OF YOUR SEWING MACHINE For the sewing machine, automatic machine and ancillary devices (hereinafter collectively referred to as "machine"), it is inevitable to conduct sewing work near moving parts of the machine. This means that there is always a possibility of unintentionally coming in contact with the moving parts.
  • Seite 9 SAFETY PRECAUTIONS i en nal in r r ea a age DANGER W en i i ne e n r l b n aining ele ri al ar in e re be re ening er in r er re en a i en lea ing ele ri al CAUTION...
  • Seite 10 PRECAUTIONS TO E TA EN IN ARIOUS OPERATION STAGES Tran r a i n li an ine in a a e anner a ing n i era i n Re er e in r an al re en alling r r ing be re li ing r ine in r er again...
  • Seite 11 ine an le el be re re e bel er an bel in r er re en a i en e b abr ine r I a er e n i e ine i a re re n in r er re en a i en e b abr...

  • Seite 12: For Safe Operation

    FOR SAFE OPERATION 1. Keep your hands away from needle when you turn ON the power switch or while the machine is in operation. 2. Do not put your fi ngers into the thread take-up cover while the machine is operating.
  • Seite 13 Model LU-1500N Series Description Industrial Sewing Machine Function make stitches and sew Applied harmonized standards, in particular : EN ISO12100, EN ISO10821, EN 50581 Manufacturer : JUKI CORPORATION 2-11-1, Tsurumaki, Tama-shi, Tokyo, Japan...

  • Seite 14: (Ii) Erl Er Ng Er Il Arn In Ei E N Warna

    ZUR GEWÄHRLEISTUNG DES SICHEREN GEBRAUCHS IHRER NÄHMASCHINE Für eine Nähmaschine, automatische Maschine und Zusatzvorrichtungen (im Folgenden kollektiv als "Ma- schine" bezeichnet), ist es unerlässlich, die Näharbeit in der Nähe von beweglichen Teilen der Maschine durchzuführen. Dies bedeutet, dass stets die Möglichkeit besteht, versehentlich mit den beweglichen Teilen in Berührung zu kommen.
  • Seite 15 SICHERHEITSHINWEISE Ein Unfall bedeutet "die Ver ursachung von Verletzungen oder Tod oder Sachschäden". GEFAHR S ll e e n en ig ein en S al a en i Ele r eilen al en Sie nbe ing rg ng a ar en Sie n Min en er l nger be r Sie ie Ab e...
  • Seite 16 IN VERSCHIEDENEN BETRIEBSPHASEN ZU TREFFENDE VOR EHRUNGEN Trans ort 1. Heben und trans ortieren Sie die Maschine auf sichere Weise, wobei Sie das Maschinengewicht berück sichtigen. Angaben zu Gewicht der Maschine nden Sie i Te t der Bedienungsanleitung. 2. Treffen Sie ausreichende Sicherheits a nah en, u Herunterfallen oder U ki en der Maschine zu verhüten, bevor Sie die Maschine anheben oder trans ortieren, u...

  • Seite 17: Wartung

    . Wird ein Servo otor it der Maschine verwendet, erzeugt der Motor bei Stillstand der Maschine kein Geräusch. Vergessen Sie nicht, die Stro versorgung auszuschalten, u durch lötzliches Anlaufen des Motors verursachte Unfälle zu verhüten. . Benutzen Sie die Maschine nie als it blockierter Kühlungsöffnung des Motorschaltkastens, u einen Brand durch berhitzung zu verhüten.

  • Seite 18: Für Sicheren Betrieb

    FÜR SICHEREN BETRIEB 1. Halten Sie beim Einschalten des Netzschalters oder während des Betriebs der Ma- schine Ihre Hände von der Nadel fern. 2. Fassen Sie während des Betriebs der Maschine nicht mit Ihren Fingern hinter die Fadenhebelabdeckung. 3. Schalten Sie grundsätzlich den Netzschalter aus, bevor Sie den Maschinenkopf kippen oder die Riemenabdeckung und die Keilriemen entfernen.
  • Seite 19 POUR ASSURER LUTILISATION EN TOUTE SÉCURITÉ DE VOTRE MACHINE COUDRE Il est inévitable que des travaux soient exécutés à proximité de pièces mobiles de la machine à coudre, de la machine automatique ou des dispositifs annexes (désignés par la suite sous le terme collectif de "ma- chine".
  • Seite 20 PRÉCAUTIONS DE SÉCURITÉ Accident signi e "causer des blessures cor orelles ou la ort, ou des do - ages at riels." DANGER 1. Lors u il est n cessaire d ouvrir la bo te lectri ue contenant des i ces lectri ues, veiller cou er l ali entation lectri ue de la achine et...
  • Seite 21 PRÉCAUTIONS À PRENDRE AUX DIVERSES ÉTAPES DU FONCTIONNEMENT Trans ort 1. Veiller tenir co te du oids de la achine lors u elle doit tre soulev e et rendre toutes les r cau- tions de s curit n cessaires our la d lacer.
  • Seite 22 5. Veiller cou er l ali entation lectri ue et v ri er ue la achine est co l te ent arr t e avant d en- lever le couvre-courroie et la courroie en V a n d viter tout accident caus ar le d arrage soudain de achine ou du...
  • Seite 23 POUR LA SÉCURITÉ D’UTILISATION 1. Ne pas approcher les mains de l’aiguille lorsqu’on place l’interrupteur d’ alimentation sur marche ou pendant le fonctionnement de la machine. 2. Ne pas mettre les doigts derrière le couvercle du releveur de fi l pendant le fonctionnement de la machine.
  • Seite 24 PARA GARANTIZAR EL USO SEGURO DE SU MÁQUINA DE COSER En relación con el uso de la máquina de coser, máquina automática y dispositivos auxiliares (de aquí en adelante denominados colectivamente como la máquina ), es inevitable que el traba o de cosido tenga que e ecutarse cerca de partes móviles de la máquina.
  • Seite 25 PRECAUCIONES DE SEGURIDAD Accidente signi - ca causar lesiones corporales o muerte o daños a la propiedad”. PELIGRO 1. Cuando sea necesario abrir la ca a de control ue contiene piezas el ctricas, aseg rese de desconectar la corriente eléctrica y esperar unos cinco minutos o más antes de abrir la cubierta, para evitar accidentes que resulten en electrochoques.
  • Seite 26 PRECAUCIONES A TOMAR EN DIVERSAS ETAPAS DE OPERACIÓN Transporte 1. Aseg rese de levantar y mover la máquina de forma segura teniendo en cuenta el peso de la máquina. Consulte el manual de instrucciones para con rmar la masa de la máquina. 2.

  • Seite 27: Ambiente Operativo

    UKI no se responsabiliza por ning n accidente causado por la reparación o el ajuste indebido o el uso de repuestos que no sean los legítimos de JUKI. 2. Para evitar accidentes causados por la falta de familiaridad con la máquina o accidentes por electro- choques, aseg rese de encargar el trabajo de reparación y mantenimiento (incluyendo el cableado) de...
  • Seite 28 PARA SEGURIDAD EN LA OPERACION 1. Mantenga sus manos lejos de la aguja cuando posicione en ON el interruptor de la corriente eléctrica o mientras la máquina de coser esté funcionando. 2. No ponga us dedos sobre la cubierta del tirahilo cuando la máquina de coser esté funcionando.
  • Seite 29 PER GARANTIRE L USO SICURO DELLA MACCHINA PER CUCIRE Per la macchina per cucire, la macchina automatica ed i dispositivi ausiliari (di seguito denominati collettiva- mente come "macchina"), è inevitabile condurre lavori di cucitura vicino a parti in movimento della macchina. i signi ca che c è...
  • Seite 30 La societ JUKI non si assume responsabilit alcuna per eventuali danni o lesioni personali o morte causati dall uso della macchina per altri scopi all infuori di quelli indicati.
  • Seite 31 Installazione (I) Tavolo e supporto del tavolo 1. Assicurarsi di utilizzare il tavolo e il supporto del tavolo originali JUKI al ne di prevenire gli incidenti che possono causare lesioni personali o morte. Se inevitabile usare un tavolo e un supporto del tavolo che non sono quelli originali JUKI, selezionare un tavolo e un supporto del tavolo che siano in grado di sostenere il peso della macchina e la forza di reazione durante il funzionamento.
  • Seite 32 Lubri cazione 1. Assicurarsi di utilizzare l olio originale JUKI e il grasso originale JUKI per le parti da lubri care. 2. Nel caso in cui l olio venisse a contatto con gli occhi o con il corpo, assicurarsi di lavare via immediata- mente al ne di prevenire l in ammazione o l irritazione.

  • Seite 33: Per Un Utilizzo Sicuro

    PER UN UTILIZZO SICURO 1. Tenere le mani lontano dall’ago quando si accende l’interruttore dell’alimentazione o la macchina è in funzione. 2. Non mettere mai le dita sotto il carter tirafi lo a macchina in funzione. 3. Spegnere l’interruttore dell’alimentazione prima di inclinare la testa della macchina o di rimuovere il copricinghia e le cinghie a V.
  • Seite 34 ❶ ❶ ❸ ❷ ❷ ❶ ・ ・ ❸ ❷ ・ ・ ・ ❸ ・   xxxii...
  • Seite 35 xxxiii...
  • Seite 36 xxxiv...
  • Seite 37 xxxv...
  • Seite 38 为了安全地使用缝纫机的注意事项 1. 打开电源开关时和缝纫机运转中，请不要把手指放到机针下方附近。 2. 缝纫机运转中，请不要把手指放到挑线杆外罩内。 警告 3. 放倒缝纫机时，拆卸皮带外罩和Ｖ型皮带时，请一定关掉电源。 4. 缝纫机运转中，请不要让手指、头发、衣服靠近飞轮、Ｖ型皮带、马达附近，也不要把 物品放到上面。 5. 请不要在卸下皮带外罩、手指保护器的状态运转缝纫机。 6. 放倒缝纫机时，请确纫机台上的机头支杆是否安装好。 1. 为了安全请不要在卸下电源地线的状态运转缝纫机。 2. 插拔电源插销前，请一定关掉电源开关。 注意 3. 打雷时，为了安全请停止作业，拔掉电源插头。 4. 从寒冷的地方急速地移动到暖和的地方会发生结露请等水滴完全干后再打开电源。 5. 为了防止火灾 , 请定期地从插座拔下电源插头 , 清扫插头的根部和插簧之间。 6. 缝纫机操作中 , 旋梭高速地旋转。为了防止手受到伤害 , 运转中请绝对不要把手靠近旋梭。 7. 为了突然的起动造成的事故 , 请注意不要忘记关掉电源。 8.

  • Seite 39: Inhaltsverzeichnis

    目  次 ミシン運転前のご注意 ..............................1 仕 様 ...................................4 1. ミシンの据え付け ..............................7 2. ベルト張力の調整 ............................11 3. ベルトカバーの取り付け ..........................12 4. 糸立て装置の取り付け ............................14 5. 給油...................................15 6. 針の取り付け方 ...............................22 7. ボビンの出し入れ ............................24 8. 下糸の通し方 ..............................25 9. 糸巻き糸案内の取り付け ..........................26 10. 下糸の巻き方 ..............................27 11. 上糸の通し方 ..............................28 12. 縫い目長さの調節 ............................30 13.
  • Seite 40 INHALT VOR DEM BETRIEB ZU BEACHTEN ......................2 TECHNISCHE DATEN ............................5 1. INSTALLATION ............................7 2. EINSTELLEN DER RIEMENSPANNUNG ....................11 3. ANBRINGEN DER RIEMENABDECKUNG ..................... 12 4. INSTALLIEREN DES GARNSTÄNDERS ....................14 5. SCHMIERUNG ............................15 6. ANBRINGEN DER NADEL ........................22 7.
  • Seite 41 INDICE ANTES DE LA OPERACION ..........................3 ESPECIFICACIONES ............................6 1. INSTALACION ............................7 2. MODO DE AJUSTAR LA TENSIÓN DE LA CORREA ................11 3. MODO DE COLOCAR LA CUBIERTA DE LA CORREA ................ 12 4. MODO DE INSTALAR EL PEDESTAL DE HILOS .................. 14 5.
  • Seite 42 目 录 缝纫机运转前的注意事项 ................................... 3 规　格 ..........................................6 1. 缝纫机的安装 ......................................7 2. 皮带张力的调整 ....................................11 3. 皮带外罩的安装 ....................................12 4. 线架的安装 ......................................14 5. 加油 ..........................................15 6. 机针的安装方法 ....................................22 7. 梭芯的取出装入 ....................................24 8. 底线的穿线方法 ....................................25 9. 绕线导线器的安装 ....................................26 10. 底线的绕线方法 ....................................27 11. 上线的穿线方法 ....................................28 12.

  • Seite 43: ミシン運転前のご注意

    ミシン運転前のご注意 注意 機械の誤動作や損傷をさけるために、次の項目を確認してください。 • 最初に機械を使用する前には、きれいに掃除してください。 輸送中に溜まったほこりを全て取り除き、給油を行ってください。 • 正しい電圧設定になっているか確認してください。 電源プラグが正しくつながれているか確認してください。 • 絶対に電圧仕様の異なった状態で使用しないでください。 • ミシンの回転方向は、プーリ側よりみて反時計方向です。逆回転させないように注意してください。 • 頭部に油を注油しないうちは、絶対にミシンを運転しないでください。 • 試運転する時は、ボビンと上糸を外してください。 • 最初の１カ月間は、縫い速度を落とし、2,000 sti/min 以下でご使用ください。 • ミシンが確実に停止してから、はずみ車操作をしてください。 BEFORE OPERATION CAUTION : Check the following so as to prevent maloperation of and damage to the machine. •...

  • Seite 44: Vor Dem Betrieb Zu Beachten

    VOR DEM BETRIEB ZU BEACHTEN VORSICHT : Überprüfen Sie die folgenden Punkte, um Fehlbedienung und Beschädigung der Maschine zu verhüten. • Reinigen Sie die Maschine gründlich, bevor Sie sie nach der Installation erstmalig in Betrieb nehmen. Säubern Sie die Maschine gründlich von Staub, der sich während des Transports angesammelt hat, und ölen Sie sie gut.

  • Seite 45: Misure Di Sicurezza Da Adottare Prima Della Messa In Funzione

    ANTES DE LA OPERACION PRECAUTIONES : Compruebe los siguientes ítemes para evitar cualquier mal funcionamiento o daños en la máquina de coser. • Antes de poner en operación la máquina de coser por primera después de montada, límpiela a fondo. Quite todo el polvo que se haya acumulado durante el transporte y lubríquela bien con aceite.

  • Seite 46: 仕 様

    Hand lifter lever : 9 mm Knee lifter : 16 mm Lubricating oil JUKI New Defrix Oil No. 2 - Equivalent continuous emission sound pressure level (L ) at the workstation : A-weighted value of 91.0 dB ; (Includes K = 2.5 dB) ;...

  • Seite 47: Technische Daten

    Nähfußhub Handlifter : 9 mm Knielifter : 16 mm Schmieröl JUKI New Defrix Oil No. 2 - Entsprechender kontinuierlicher Emissions-Schalldruckpegel (L ) am Arbeitsplatz : A-bewerteter Wert von 91,0 dB; (einschließlich K = 2,5 dB); gemäß ISO 10821- C.6.2 -ISO 11204 GR2 bei 2.500 sti/min.

  • Seite 48: Caratteristiche Tecniche

    Palanca elevadora manual : 9 mm Elevadora de rodilla : 16 mm Aceite lubricante JUKI New Defrix Oil No. 2 - Nivel de presión de ruido de emisión continua equivalente (L ) en el puesto de trabajo: Valor ponderado A de 91,0 dB (incluye K = 2,5 dB);...

  • Seite 49: ミシンの据え付け

    1. ミシンの据え付け / INSTALLATION / INSTALLATION / INSTALLATION / INSTALACION / INSTALLAZIONE / 缝纫机的安装 1） ミシンは二人で持って運んでください。 （注意） プーリを持たないでください。 2） ミシンを置く場所に、ドライバー等の突起物を 置かないでください。 3） ヒンジ座、頭部支えゴム等の取り付け 付属のヒンジ座 1 、頭部支えゴム 2 等を、釘 3 でテーブルに止めてください。 1) Carry the sewing machine with two persons. (Caution) Do not hold the handwheel. 2) Do not put protruding articles such as the screwdriver and the like at the location where the sewing machine is placed.
  • Seite 50 4） オイルパンの取り付け 付属のオイルパン 1 を 8 箇所木ねじでテーブ テーブル 作業者側 Table Operator’s side ルに止めてください。 Tisch Bedienerseite Table Côté opérateur 4) Attaching the oil pan Mesa Lado de la operadora Fix the oil pan 1 supplied with the machine by tighten- Tavolo Lato dell’operatore 7 mm 机台...
  • Seite 51 7） ヒンジ 1 をベッドの穴に入れ、テーブルのゴ ムヒンジにかみ合わせて、頭部を四隅の頭部支 えゴムの上におろしてください。 7) Fit hinge 1 into the opening in the machine bed, and fi t the machine head to table rubber hinge before placing the machine head on rubber seats on the four corners. 7) Das Scharnier 1 in die Öffnung des Maschinenbetts einpassen, und den Maschinenkopf erst in das Gum- ［ヒンジ取り付け穴］/ milager im Tisch einpassen, bevor er auf die Gum-...
  • Seite 52 9） ひざ上げレバー軸 4 の向きに合わせて、ひざ 当て継手 1 、ひざ上げ縦軸取付腕 2 、ひざ当 てレバー 3 を組み付けます。 10） 止めねじ 5 、 6 、 7 でパッドの向きを合わせ ます。 Adjust knee pad joint 1 , knee lifter vertical shaft installing arm 2 and knee pad lever 3 to the direc- tion of knee lifter lever shaft 4 and assemble these components.

  • Seite 53: ベルト張力の調整

    2. ベルト張力の調整 / ADJUSTING THE BELT TENSION / EINSTELLEN DER RIEMENSPANNUNG / REGLAGE DE LA TENSION DE COURROIE / MODO DE AJUSTAR LA TENSIÓN DE LA CORREA / REGOLAZIONE DELLA TENSIONE DELLA CINGHIA / 皮带张力的调整 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.

  • Seite 54: ベルトカバーの取り付け

    3. ベルトカバーの取り付け / ATTACHING THE BELT COVER / ANBRINGEN DER RIEMENABDECKUNG / POSE DU COUVRE-COURROIE / MODO DE COLOCAR LA CUBIERTA DE LA CORREA / FISSAGGIO DEL COPRICINGHIA / 皮带外罩的安装 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.
  • Seite 55 1) Den Riemenabdeckungsbolzen 7 in die Gewindebohrung im Arm einschrauben. 2) Die Riemenabdeckung (rechts) 1 mit den Schrauben 2 und 8 am Arm befestigen. 3) Die Riemenabdeckung (links) 3 in die Kerbe A und B der Riemenabdeckung (rechts) einpassen. Die Riemenabdeckung (links) 3 mit den Schrauben 4 , 5 und 6 befestigen. 5) Die Riemenabdeckungs-Hilfsplatte 8 mit den Holzschrauben 9 in einem Abstand von 10 mm von der Hinterkante befestigen, wenn ein Abstand von 2,5 mm zwischen der Riemenabdeckung und der Hilfsplatte besteht.

  • Seite 56: 糸立て装置の取り付け

    4. 糸立て装置の取り付け / INSTALLING THE THREAD STAND / INSTALLIEREN DES GARNSTÄNDERS / POSE DU PORTE-BOBINES / MODO DE INSTALAR EL PEDESTAL DE HILOS / INSTALLAZIONE DEL PORTAFILO / 线架的安装 糸立て装置を組み付けてテ ーブルの穴に取り付け、 糸立て装置が動かない程度に止めナット 1 を締め てください。 Assemble the thread stand, set it up on the machine table using the installation hole in the table and tighten nut 1 gently.

  • Seite 57: Lubrication

    5. 給油 / LUBRICATION / SCHMIERUNG / LUBRIFICATION / LUBRICACION / LUBRIFICAZIONE / 加油 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior. WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß...
  • Seite 58 その他について 1） 矢印で示された箇所には、毎日適量を注油して ください。 2） 初めて運転される前、または長期間使用しな かった場合には、矢印で示した箇所およびトッ プカバー 1 を外し、各フェルトと油芯に適量 を注油してください。 （注意） 必要以上に給油すると、油もれの原因とな ります。 For other parts 1) Apply an adequate amount of oil once a day to the points marked with the arrow marks. 2) Before you operate your machine for the fi rst time, or after an extended period of disuse, apply an adequate amount of oil to the points marked with the arrow marks and to each felt and oil wick after removing top cover 1 .
  • Seite 59 4) Inserte el tubo del aceite 2 en el fi ltro 3 del tanque del aceite y sujete el tubo con una grapa. 5) Vierta aceite JUKI New Defrix No.2 en el tanque de aceite hasta que llegue al nivel HIGH.
  • Seite 60 6) Place cover (lower) 9 , fi lter 8 and cover (upper) 7 in ordering the oil tank, and fi x them with butterfl y nut 6 . 7) Insert the oil pipe into the oil tank and fi x it with a clip. Fill the oil tank with JUKI New Defrix Oil No. 2 up to HIGH level. – 18 –...
  • Seite 61 7) Introduire le tuyau d’huile dans le réservoir d’huile et le fi xer avec un collier. Remplir le réservoir d’huile avec de l’huile JUKI New Defrix Oil N° 2 jusqu’au niveau HIGH. ■ Modo de limpiar el tanque del aceite 1) Quite el tubo del aceite del tanque del aceite 1 .
  • Seite 62 fi ssarli con il dado ad alette 6 . 7) Inserire il tubo dell’olio nel serbatoio dell’olio e fi ssarlo con una graffa. Versare Olio JUKI New Defrix No.2 nel serbatoio dell’ olio fi no al livello indicato da “HIGH”. ■ 油槽的清扫...
  • Seite 63 8） 釜の油量調節は、ナット !5 を緩め、油量調節 ねじ !4 で行ないます。右に回すと少なく、左 に回すと多くなります。 9） 適正量は、紙を釜外周近くに置いて、約 5 秒で 油量 ( 跡 ) が左図のように、薄くすじができる 多い 程度です。 少ない 8) Loosen nut !5 and turn oil amount adjustment screw !4 to adjust the amount of oil in the hook. Turning the screw clockwise A will decrease the amount of oil in the hook or counterclockwise B will increase it.

  • Seite 64: 針の取り付け方

    6. 針の取り付け方 / ATTACHING THE NEEDLE / ANBRINGEN DER NADEL / POSE DE L’AIGUILLE / MODO DE COLOCAR LA AGUJA / POSIZIONAMENTO AGO / 机针的安装方法 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.
  • Seite 65 1) Das Handrad drehen, um die Nadelstange in ihre Hochstellung zu bringen. 2) Die Nadelklemmschraube 2 lösen, und die Nadel 1 so halten, daß ihre lange Rinne genau nach links zeigt. 3) Die Nadel 1 bis zum Anschlag in die Bohrung der Nadelklemme einführen. 4) Die Nadelklemmschraube 2 fest anziehen.

  • Seite 66: ボビンの出し入れ

    7. ボビンの出し入れ / ATTACHING AND REMOVING THE BOBBIN / EINSETZEN UND ENTFERNEN DER SPULE / POSE ET RETRAIT DE LA CANETTE / MODO DE METER Y DE SACAR LA BOBINA / INSERIMENTO E RIMOZIONE DELLA BOBINA / 梭芯的取出装入 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.

  • Seite 67: 下糸の通し方

    8. 下糸の通し方 / THREADING THE HOOK / EINFÄDELN DES GREIFERS / ENFILAGE DU CROCHET / MODO DE ENHEBRAR EL GANCHO / INFILATURA DEL FILO NEL CROCHET / 底线的穿线方法 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.

  • Seite 68: 糸巻き糸案内の取り付け

    9. 糸巻き糸案内の取り付け / INSTALLING THE BOBBIN WINDER THREAD GUIDE / INSTALLIEREN DER SPULERFADENFÜHRUNG / POSE DU GUIDE-FIL DU BOBINEUR / MODO DE INSTALAR LA AGUJA DE HILO DE LA BOBINADORA DE BOBINA / INSTALLAZIONE DEL GUIDAFILO DELL’AVVOLGIBOBINA / 绕线导线器的安装 1） 糸巻き糸案内 1 を止めねじ 2 でトップカバー に取り付けます。...

  • Seite 69: 下糸の巻き方

    10. 下糸の巻き方 / WINDING A BOBBIN / BEWICKELN EINER SPULE / BOBINAGE D’UNE CANETTE / MODO DE BOBINAR UNA BOBINA / AVVOLGIMENTO DELLA BOBINA / 底线的绕线方法 1） 1 〜 4 の順に糸を通し、ボビンに数回巻き付 けます。 2） 糸巻きレバー A を倒します。 3） 糸が 8 割位巻けるように止めねじ B をゆるめ て、調節板の位置を調整します。...

  • Seite 70: 上糸の通し方

    11. 上糸の通し方 / THREADING THE MACHINE HEAD / EINFÄDELN DES MASCHINENKOPFES / ENFILAGE DE LA TETE DE LA MACHINE / MODO DE ENHEBRAR EL CABEZAL DE LA MAQUINA / INFILATURA DEL FILO NELLA TESTA DELLA MACCHINA / 上线的穿线方法 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.
  • Seite 71 細糸番手使用の場合 / When using thin thread / Bei Verwendung eines dünnen Fadens / Lors de l’utilisation de fi l fi n / Cuando use hilo delgado / Quando si usa fi lo sottile / 使用细线时 （注意） 細糸番手の上糸を使用（第二糸調子皿の両方へ糸を通した時、 必要な張力がかけられない、皿が遊ぶ）の場合は、 6 を通さ ず...

  • Seite 72: 縫い目長さの調節

    12. 縫い目長さの調節 / ADJUSTING THE STITCH LENGTH / EINSTELLEN DER STICHLÄNGE / REGLAGE DE LA LONGUEUR DES POINTS / MODO DE AJUSTAR LA LONGITUD DE PUNTADA / REGOLAZIONE DELLA LUNGHEZZA DEL PUNTO / 缝迹长度的调节 送り調節ダイヤル 1 を左（右）に回して、希望する 数字が上にくるようにして合いマークに合わせます。 （1） 返し縫い 1）...

  • Seite 73: 糸調子

    13. 糸調子 / THREAD TENSION / FADENSPANNUNG / TENSION DES FILS / TENSION DEL HILO / TENSIONE DEL FILO / 线张力 （1） 上糸張力の調節 第二糸調子ナット 1 を右に回すと上糸張力は 強くなり、左へ回すと弱くなります。 弱 強 （注意） 第二糸調子ナットの張力は、両方同じよう に調整してください。 (1) Adjusting the needle thread tension Turn thread tension nut No. 2 1 clockwise A to in- crease the needle thread tension, or counterclockwise B to decrease it.
  • Seite 74 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior. WARNUNG : Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der Maschine aus, und vergewissern Sie sich, daß...

  • Seite 75: 糸取りばね

    14. 糸取りばね / THREAD TAKE-UP SPRING / FADENANZUGSFEDER / RESSORT DE RELEVAGE DU FIL / MUELLE DEL TIRAHILO / MOLLA TIRAFILO / 挑线弹簧 （1） 糸取りばねの動き量を変える時 1） 糸取りばね 1 はストッパー止めねじ 2 をゆる め、ストッパー 3 を左右に動かします。 2） ストッパーを右へ動かせば動き量は大きくな り、左へ動かせば小さくなります。 （2） 糸取りばねの強さを変える時 1） ナット 4 をゆるめ、ばね軸 5 を反時計方向へ回 すと強くなり、時計方向へ回すと弱くなります。...

  • Seite 76: 押え上げについて

    15. 押え上げについて / HAND LIFTER / HANDLIFTER / RELEVEUR MANUEL / ELEVADOR DE MANO / ALZAPIEDINO MANUALE / 有关压脚提升 1） 押えを上げた位置で停止させるには、押え上げ 1 を矢印方向へ上げます。押えは 9 mm 上がっ て止まります。 2） 押えを下げるには、押え上げを下ろすことに よって、元の位置に戻ります。 1) When you want to keep the presser foot in the lifted position, lift hand lifter 1 in the direction of the arrow.

  • Seite 77: 押え圧力の調節

    16. 押え圧力の調節 / ADJUSTING THE PRESSURE OF THE PRESSER FOOT / EINSTELLEN DES NÄHFUSSDRUCKS / REGLAGE DE LA PRESSION DU PIED PRESSEUR / MODO DE AJUSTAR LA PRESION DEL PRENSATELAS / REGOLAZIONE DELLA PRESSIONE DEL PIEDINO PREMISTOFFA / 压脚压力的调整 1） 押え調節ダイヤル 1 を右へ回すと強くなり、 左へ回すと弱くなります。...

  • Seite 78: 針と釜の関係

    17. 針と釜の関係 / NEEDLE-TO-HOOK RELATION / NADEL-HAKEN-BEZIEHUNG / RELATION ENTRE L’AIGUILLE ET LE CROCHET / RELACION DE AGUJA A GANCHO / RELAZIONE FASE AGO-CROCHET / 机针和旋梭的关系 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.
  • Seite 79 1) Set the stitch dial to 0 [zero]. 2) Turn the handwheel and loosen screw 1 in the needle bar bracket to adjust so that the distance from the upper end of needle eyelet of needle 2 to blade point 3 of the hook is 1.5 mm when the needle bar is raised by 2.3 mm from the lowest position of its stroke.
  • Seite 80 0.05 〜 0.1 mm / 0.05 to 0.1 mm / 0,05 bis 0,1 mm / 0,05 à 0,1 mm / 0,05 a 0,1 mm / da 0,05 a 0,1 mm / 0.05 〜 0.1 mm 1) Fije a 0 (cero) el cuadrante de puntadas. 2) Gire el volante y afl...

  • Seite 81: 釜針受けの調整

    18. 釜針受けの調整 / ADJUSTING THE HOOK NEEDLE GUARD / EINSTELLEN DES GREIFERNADELSCHUTZES / REGLAGE DU PARE-AIGUILLE DE CROCHET / MODO DE AJUSTAR EL PROTECTOR DE AGUJA DE GANCHO / REGOLAZIONE DELLA PROTEZIONE AGO DEL CROCHET / 旋梭针座的调整 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.
  • Seite 82 Après le remplacement d’un crochet, toujours vérifi er la position du pare-aiguille de crochet. Sur la position standard, le pare-aiguille de crochet 2 doit pousser latéralement l’aiguille 1 pour l’incliner de 0,1 à 0,2 mm par rapport à la verticale. Si ce n’est pas le cas, régler le pare-aiguille de crochet en le pliant.

  • Seite 83: 中釜案内の調整

    19. 中釜案内の調整 / ADJUSTING THE BOBBIN CASE OPENING LEVER / EINSTELLEN DES SPULENKAPSEL-FREIGABEHEBELS / REGLAGE DU LEVIER D’OUVERTURE DE LA BOITE A CANETTE / MODO DE AJUSTAR LA PALANCA DE ABRIR LA CÁPSULA DE BOBINA / REGOLAZIONE DELLA LEVA DI APERTURA DELLA CAPSULA DELLA BOBINA / 中旋梭导向器的调整...

  • Seite 84: 押え足と上送り足上昇量の調整

    1) Gire el volante en la dirección rotacional normal para llevar la palanca 1 de abrir la cápsula de bobina a su posición extrema posterior. 2) Gire la cápsula de bobina 2 en la dirección de la fl e- cha hasta que el retenedor 3 de la cápsula de bobina descanse en la ranura en la placa de agujas 4 .
  • Seite 85 押え足と上送り足の交互に上昇する量は、通常、等量になってい ます。 交互上昇量を大きくする場合は、上送り腕 1 の長穴の範囲で上方 に、小さくする場合は下方に移動し、ナット 3 を締めます。 押え足と上送り足の上昇量を違える場合は、押え足と上送り足と の下面が針板上面で同一になった時、上送り腕締めねじ 2 をゆる め、はずみ車を手前に回してねじ 2 を締め付けると、押え足が上 送り足より上昇量が大きくなります。また、はずみ車を逆に回す と上送り足が押え足より上昇量が大きくなります。 上送り腕 1 は、窓板の右側を外すとあります。 The amount of alternate vertical movement of the presser foot and the walking foot is normally equal. To increase the amount of alternate vertical movement, move upper feed arm 1 upward in the range of the slot.
  • Seite 86 La cantidad de movimiento vertical alterno del prensatelas y del pie móvil es normalmente igual. Para aumentar la cantidad de movimiento vertical alterno, mueva el brazo 1 de transporte superior hacia arriba en la gama de la ranura. Para dis- minuirla, mueva hacia abajo el brazo de transporte superior.

  • Seite 87: 縫い速度一覧表

    21. 縫い速度一覧表 / SEWING SPEED TABLE / NÄHGESCHWINDIGKEITSTABELLE / TABLEAU DES VITESSES DE COUTURE / TABLA DE VELOCIDADES DE COSIDO / TABELLA VELOCITÀ DI CUCITURA / 缝制速度一览表 最高縫い速度は、縫製条件により下表のように設定 縫い目 縫い目 6mm を 交互上下量 されています。 6mm 以下 越え 9mm 以下 〜 3 mm 以下...

  • Seite 88: モータプーリとＶベルト

    22. モータプーリとＶベルト / MOTOR PULLEY AND V BELT / MOTORRIEMENSCHEIBE UND KEILRIEMEN / POULIE DE MOTEUR ET COURROIE TRAPEZOIDALE / POLEA Y CORREA EN V DEL MOTOR / PULEGGIA MOTORE E CINGHIA A V / 马达皮带轮和 V 形皮带 ベルトはＭ型ベルトをご使用ください。 モータプーリとベルトの長さ、縫い速度の関係は、次の表のようになります。 モータプーリ...
  • Seite 89 Use una correa V tipo M. En la siguiente tabla se muestra la relación que existe entre la polea del motor, la longitud de la correa y la velocidad de cosido. Velocidad Diámetro efec- Número Fre- Velocidad rota- Diámetro efectivo de Tamaño de la de cosido tivo del volante...

  • Seite 90: 安全装置の復帰

    23. 安全装置の復帰 / RESETTING THE SAFETY CLUTCH / RÜCKSTELLEN DER SICHERHEITSKUPPLUNG / REARMEMENT DE L’EMBRAYAGE DE SECURITE / MODO DE REPOSICIONAR EL EMBRAGUE DE SEGURIDAD / RIPRISTINO DELLA FRIZIONE DI SICUREZZA / 安全装置的复位 注意： 不意の起動による人身事故を防ぐために電源を切り、モータの回転が止まったことを確認してから行ってください。 WARNING : To avoid possible personal injury due to abrupt start of the machine, turn off the power to the machine and check to be sure that the motor has totally stopped rotating in prior.
  • Seite 91 The safety clutch functions when an excessive load is applied to the hook or the other components during sewing. At this time, the hook will never rotate even if turning the handwheel. When the safety clutch has functioned, remove the cause and reset the safety clutch as given in the following procedure.

  • Seite 92: 縫いにおける現象と原因・対策

    24. 縫いにおける現象と原因・対策 現 象 原 因 対 策 ™ 釜剣先の傷は、細目の紙やすりで 1 糸道、針先、釜剣先、針板の中釜止め 1. 糸切れ ( 糸がほつれ、または 溝に傷がある。 研ぐ。 すり切れる ) 針板の中釜止め溝はバフで仕上げ る。 2 上糸張力が強い。 ™ 上糸張力を弱くする。 3 中釜案内のすき間が大きい。 ™ すき間を小さくする。 「19. 中釜案内の調整」参照。 4 針と釜剣先が当たる。 ™ 「17. 針と釜の関係」参照。 5 釜部の油量が少ない。 ™ 適正油量にする。 「5. 給油」参照。 6 上糸張力が弱い。...

  • Seite 93: 24. Troubles In Sewing And Corrective Measures

    24. TROUBLES IN SEWING AND CORRECTIVE MEASURES Troubles Causes Corrective measures ™ Remove the sharp edges or burrs on 1 Thread path, needle point, hook blade 1. Thread breakage (Thread frays or is worn point or bobbin case resting groove on the blade point of hook using a fi...

  • Seite 94: 24. Nähstörungen Und Abhilfemassnahmen

    24. NÄHSTÖRUNGEN UND ABHILFEMASSNAHMEN Störung Ursachen Abhilfemaßnahmen ™ Die scharfen Kanten oder Grate auf 1 Fadenbahn, Nadelspitze, Hakenmesserspitze 1. Fadenriß (Faden fasert aus oder ist abgewetzt.) oder die Spulenkapselrille auf der Stich- der Hakenmesserspitze mit feinem platte haben scharfe Kanten oder Grate. Schmirgelpapier entfernen.

  • Seite 95: Lubrification

    24. PROBLEMES DE COUTURE ET REMEDES Problèmes Causes Remèdes ™ Eliminer les arêtes vives ou les aspérités 1 Présence d’arêtes vives ou d’aspérités 1. Cassure du fi l (Fil effi loché ou usé) sur le trajet du fi l, la pointe de l’aiguille, la sur la pointe de la lame du crochet avec pointe de la lame de crochet ou la gorge de la toile émeri à...
  • Seite 96 24. PROBLEMAS EN EL COSIDO Y MEDIDAS CORRECTIVAS Problemass Causas Medidas correctivas ™ Elimine los bordes cortantes o las reba- 1 La trayectoria del hilo, la punta de la aguja, 1. Se rompe el hilo (El hilo es débil o está la punta de la hoja del gancho o la ranura en bas en la punta de la hoja del gancho desgastado)

  • Seite 97: Inconvenienti In Cucitura E Rimedi

    24. INCONVENIENTI IN CUCITURA E RIMEDI Inconvenienti Cause Rimedi ™ Rimuovere i bordi taglienti o le sbava- 1 La scanalatura del fi lo, la punta dell’ago, 1. Rottura del fi lo (Il fi lo si sfi laccia o si il bordo del crochet o la scanalatura di al- ture sulla punta del crochet usando una consuma) loggiamento della capsula sulla placca ago...
  • Seite 98 24. 缝制中出现的现象和原因、处理方法 现 象 原 因 处理方法 ™ 用细砂纸打磨旋梭尖的伤痕。 1 线道、针尖、旋梭尖、针板的中旋梭固 1. 断线（绽线或切断。 ） 定沟上有伤痕。 用锉刀挫针板的中旋梭固定沟。 2 上线张力过强。 ™ 减弱上线张力。 3 中旋梭导向器间隙过大。 ™ 调小间隙。 参照「19. 中旋梭导向器的调整」 。 4 机针和旋梭尖相碰。 ™ 参照「17. 机针和旋梭的关系」 。 5 旋梭部的油量少。 ™ 调整为合适的油量。 （布背面上线残留 2 ～ 3 cm。 ） 参照「5.
  • Seite 100 Pour plus d’information, n’hésitez pas à consulter nos distributeurs ou agents dans votre région. ＊ Les spécifi cations données dans le présent Manuel d’utilisation sont sujettes à modifi cation sans préavis. Copyright C 2011-2013 JUKI CORPORATION Sírvase ponerse en contacto con nuestros distribuidores o agentes en su área siempre que necesite alguna información más detallada.
