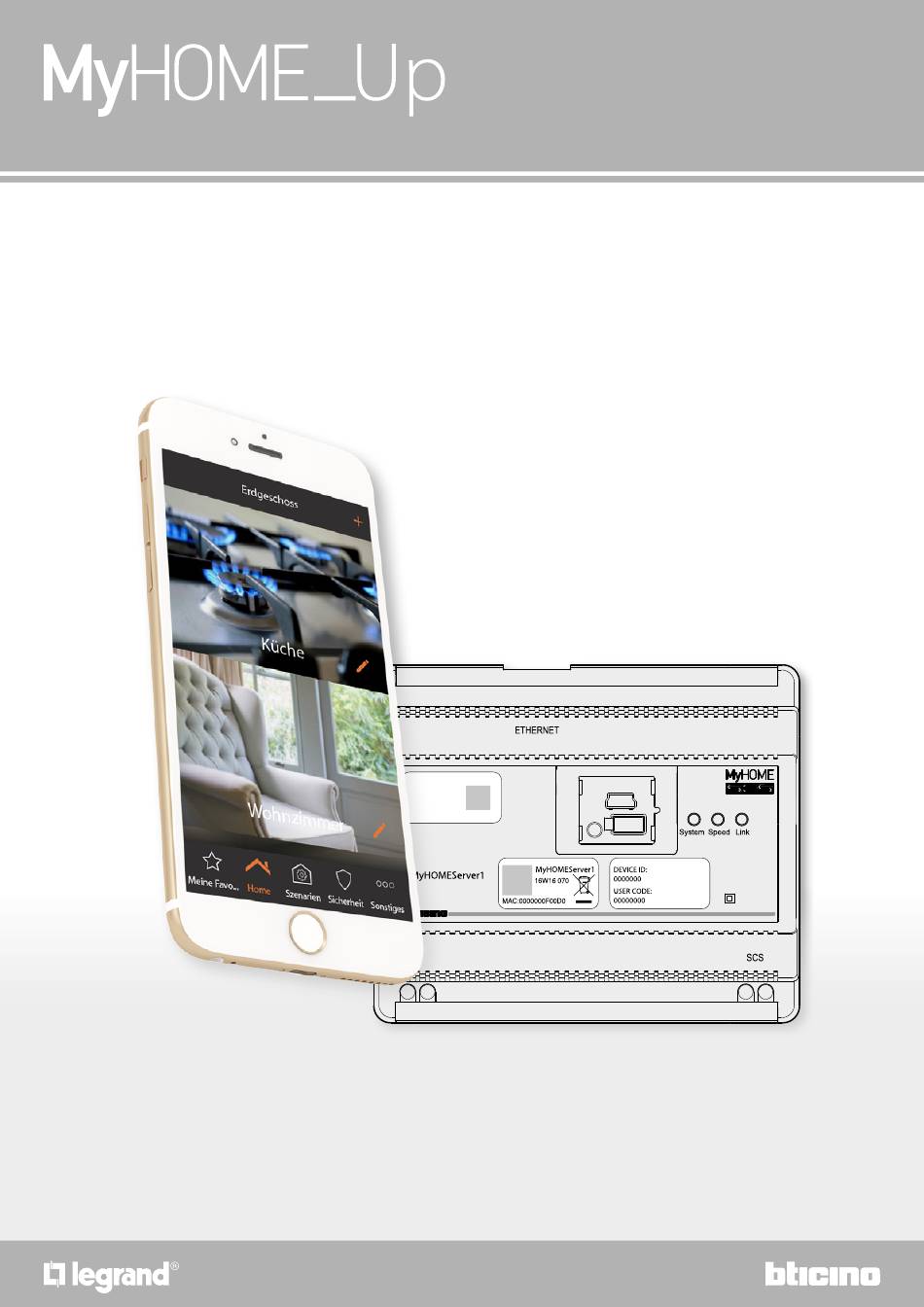

Seite 1 MyHOMEServer1 Installationsanweisungen DEVICE ID: 0000000 INSTALLER CODE: 00000000 www.homesystems-legrandgroup.com...
Seite 2 MyHOMEServer1 Installationsanweisungen DEVICE ID: 0000000 INSTALLER CODE: 00000000...
Seite 3: Inhaltsverzeichnis
MyHOMEServer1 Installationsanweisungen Inhaltsverzeichnis Allgemeine Informationen Hinweise und Ratschläge Grenzen der Funktionalität Verbindungen des MyHOMEServer1 Licht- und Automatisierungsgeräte, die über MyHOMEServer1 direkt zugeordnet werden können. Temperaturregelungsgeräte, die über MyHOMEServer1 direkt zugeordnet werden können. Beschreibung Anschlussschema Anschlüsse Zugriff auf das System Anschluss an die Anlage Homepage Zonen Zimmer...
Seite 4 MyHOMEServer1 Installationsanweisungen Systeme Alarmanlage Störungen Bereiche Temperaturregelungssystem Betriebsmodus der Anlage Die Parameter des Betriebsmodus einstellen Sollwerttemperatur und Einstellung der Maßeinheit Den einfachen Modus einstellen Wochenmodus-Programme erstellen Einstellungen Anlage prüfen Zuordnungen Gruppen Allgemeine Steuerungen System Alarmanlage Wetterprognose Ortung Netzwerk E-Mail Datum und Uhrzeit Log verwalten Allgemeine Konfigurationen Anlage zurücksetzen...
Seite 5: Allgemeine Informationen
MyHOMEServer1 Installationsanweisungen Allgemeine Informationen Hinweise und Ratschläge Bevor Sie mit der Installation vorgehen, lesen Sie bitte unbedingt vorliegendes Handbuch aufmerksam durch. Die Garantie erlischt automatisch im Falle von Vernachlässigung, ungeeignetem Gebrauch, Änderungen durch unbefugtes Personal. Anmerkung: für die Verbindung mit dem INSTALLER CODE ist eine WiFi-Verbindung im Haus nötig. Zudem müssen Smartphone und MyHOMEServer1 an dasselbe LAN-Netz angeschlossen sein.
Seite 6 MyHOMEServer1 Installationsanweisungen MyHOMEServer1 DEVICE ID: 0000000 INSTALLER CODE: 00000000 Das System MyHOME_Up (wenn richtig konfiguriert) ermöglicht es dem Benutzer durch die Interaktion zwischen die Vorrichtung MyHOMEServer1, die App MyHome_Up und die installierte Heimelektronik mit dem eigenen Haus zu interagieren und Folgendes zu steuern: –...
Seite 7: Grenzen Der Funktionalität
8000 https, wss Slave-Server '193.178.246.170, 193.178.246.164 pool.ntp.org NTP-Service (Standard, kann vom Benutzer geändert werden) Log-Service log.bs.iotleg.com 5001 syslog Aktualisierungsservice Aktualisierungsserver dispatchregistration.legrand.com https Download-Server prodlegrandressourcespkg.blob.core.windows.net https Wetter-Service Früherer Service api.wunderground.com https (Marktversionen < 2.2.X) Neuer Service api.openweathermap.org https (Marktversionen > 2.1.X)
Seite 8: Licht- Und Automatisierungsgeräte, Die Über Myhomeserver1 Direkt Zugeordnet Werden Können
MyHOMEServer1 Installationsanweisungen Licht- und Automatisierungsgeräte, die über MyHOMEServer1 direkt zugeordnet werden können. MyHOMEServer1 MyHOMEServer1 Legrand- Ab dem Ab dem Beschreibung automatisch BTicino-Code automatisch Code Produktionslos: Produktionslos: konfigurierte konfigurierte Kanäle Kanäle LG-573902 08W51 09W08 LG-573903 08W51 BT-L4680 09W08 LG-574503 alle BT-N4680...
Seite 9 MyHOMEServer1 Installationsanweisungen MyHOMEServer1 MyHOMEServer1 Legrand- Ab dem Ab dem Beschreibung automatisch BTicino-Code automatisch Code Produktionslos: Produktionslos: konfigurierte konfigurierte Kanäle Kanäle Dimmer DIN 1000 LG-002621 alle BT-F416U1 alle Dimmer DIN 1000 W LG-003652 09W50 BT-F414 09W29 Dimmer DIN 400 VA LG-003653...
Seite 10: Temperaturregelungsgeräte, Die Über Myhomeserver1 Direkt Zugeordnet Werden Können
MyHOMEServer1 Installationsanweisungen Temperaturregelungsgeräte, die über MyHOMEServer1 direkt zugeordnet werden können. Ab dem Ab dem Beschreibung Legrand-Code BTicino-Code Produktionslos: Produktionslos: LG-067459 alle alle LG-064170 alle BT-LN4691 alle Thermostat mit Display LG-752131 alle BT-H4691 LG-752731 alle BT-KM4691 alle Temperaturregelungssonde BT-KG4691 alle BT-KW4691...
Seite 11: Beschreibung
MyHOMEServer1 Installationsanweisungen Beschreibung DEVICE ID: 0000000 INSTALLER CODE: 00000000 1. RJ 45 für LAN-Ethernet-Netz 10/100 Mbit. 2. USB Port für einen zukünftigen Gebrauch. 3. LED, Benutzerschnittstelle: – System: Wenn angeschlossen, leuchtet sie auf, erlischt und leuchtet wieder auf, um zu melden, dass der Webserver betriebsbereit ist.
Seite 12: Anschlussschema
MyHOMEServer1 Installationsanweisungen Anschlussschema Alarmanlage Router Wi-Fi Haus +P1 M1 M2 - +P1 M3 M4 C NO +A +R RJ 45 F411U2 F411U2 E46ADCN DEVICE ID: 0000000 INSTALLER CODE: 00000000 MyHOMEServer1 230 Vac L4652/2 L4652/2 Anmerkung: Um alle Funktionen nutzen zu können, muss MyHOMEServer1 mit dem Internet-Netz verbunden sein Anmerkung: Versorgt di Anlage erst wenn alle Vorrichtungen angeschlossen sind.
Seite 13: Zugriff Auf Das System
MyHOMEServer1 Installationsanweisungen Zugriff auf das System Um die Anlage so konfigurieren zu können, dass der Benutzer alle Funktionen des Systems MyHOME_Up nutzen kann, ist Folgendes erforderlich: 1. Die App von den Stores herunterladen (für Vorrichtungen iOS von App Store; für Vorrichtungen Android von Play Store).
Seite 14: Anschluss An Die Anlage
MyHOMEServer1 Installationsanweisungen Anschluss an die Anlage MyHOME_Up Verbindung mit Gateway MyHOME Up hinzufügen Hinzufügen powered by ISAAC 1. Berühren, um die Verbindung mit MyHOMEServer1 herzustellen. Findet das System MyHOMEServer1 nicht, siehe Kapitel „Was tun wenn“. Es wird eine Liste der gefundenen MyHOMEServer1 angezeigt. MyHOME_Up DEVICE ID: DEVICE ID:...
Seite 15 MyHOMEServer1 Installationsanweisungen MyHOME_Up Löschen Verbindung herstellen Speichern Zugriff mit PIN CODE Wenn Sie schon ein Konto haben, Benutzer1 benennen Sie die Verbindung und Thiagomax66@gmail.com geben Sie Ihre Zugangsdaten ein Name der Verbindung Benutzername passwort Habe keine Zugangsdaten > powered by ISAAC 3.
Seite 16 MyHOMEServer1 Installationsanweisungen MyHOME_Up MyHOME_Up Haus Anlage 1 Zugriff mit PIN CODE Struktur wird geladen, bitte warten... powered by ISAAC powered by ISAAC 7. Nun ist die Anlage verbunden; berühren, um sie zugänglich zu machen. Danach sucht das System die Anlage automatisch ab, um die verbundenen Vorrichtungen zu erfassen.
Seite 17: Homepage
MyHOMEServer1 Installationsanweisungen Homepage Von der Homepage aus, haben Sie Zugriff auf die Navigationsstruktur, die Sie nach Wunsch und Bedarf des Kunden einrichten können. Hier können Sie alle Komponenten/Gegenstände konfigurieren und organisieren, die mit der Heimelektronik verbunden sind. Erdgeschoss Küche Wohnzimmer Favorieten Home Szenen...
Seite 18 MyHOMEServer1 Installationsanweisungen Führt zur Seite Favoriten, in der die vom Benutzer hinzugefügten Gegenstände enthalten sind. Favorieten Führt zurück auf die Homepage, öffnet das Fenster zur Wahl der Zone, Änderung/ Verschiebung/Löschen einer Zone Home Führt zur Seite Szenarien, in der einige Szenarien erstellt, geändert und durchgeführt werden können, um die Anlage auf moderne Weise steuern zu können.
Seite 19: Zonen
MyHOMEServer1 Installationsanweisungen Bevor Gegenstände konfiguriert und hinzugefügt werden, empfehlen wir die Zonen und Zimmer je nach Bedarf des Benutzers einzurichten Zonen Die verschiedenen Zimmer der Anlage können in Zonen eingeteilt werden (z.B. Erdgeschoss, zweite Etage usw.). Man kann sich zwischen den Zonen bewegen, neue erstellen, ihren Namen ändern, sie neu ordnen oder löschen Eine neue Zone erstellen Erdgeschoss...
Seite 20: Eine Zone Ändern
MyHOMEServer1 Installationsanweisungen Eine Zone ändern Erdgeschoss Erdgeschoss Küche Küche Liste der Zonen Liste der Zonen Erdgeschoss Erdgeschoss Erste Etage Erste Etage Kellerlokal Kellerlokal Wohnzimmer Wohnzimmer Zone hinzufügen Zone hinzufügen Löschen Löschen Favorieten Home Szenen Andere Favorieten Home Szenen Andere 1. Berühren, um den Namen der Zone zu ändern 2.
Seite 21: Eine Zone Neu Ordnen
MyHOMEServer1 Installationsanweisungen Eine Zone neu ordnen Erdgeschoss Erdgeschoss Küche Küche Liste der Zonen Liste der Zonen Erdgeschoss Erdgeschoss Erste Etage Erste Etage Garten Garten Wohnzimmer Wohnzimmer Zone hinzufügen Zone hinzufügen Löschen Löschen Favorieten Home Szenen Andere Favorieten Home Szenen Andere 1.
Seite 22 MyHOMEServer1 Installationsanweisungen Eine Zone neu ordnen Erdgeschoss Erdgeschoss Küche Küche Liste der Zonen Liste der Zonen Garten Garten Erdgeschoss Erdgeschoss Erste Etage Erste Etage Wohnzimmer Wohnzimmer Zone hinzufügen Zone hinzufügen Löschen Löschen Favorieten Home Szenen Andere Favorieten Home Szenen Andere 1.
Seite 23: Zimmer
MyHOMEServer1 Installationsanweisungen Zimmer Die Gegenstände, die zu Ihrer Anlage gehören sind in Zimmer organisiert. Hier kann man sich zwischen den Zimmern bewegen, Gegenstände hinzufügen und: 1. Ein Zimmer hinzufügen 2. Den Hintergrund des dargestellten Zimmers ändern und den Namen ändern 3.
Seite 24: Den Hintergrund Und Den Namen Ändern
MyHOMEServer1 Installationsanweisungen Den Hintergrund und den Namen ändern Kellerlokal Kellerlokal Kellerlokal Küche Löschen Speichern Name des Küche Zimmers Küche Küche Küche Küche Gegenstand hinzufügen Ändern Verschieben Wohnzimmer Wohnzimmer Wohnzimmer Löschen Löschen Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Andere Favorieten Home Szenen...
Seite 25 MyHOMEServer1 Installationsanweisungen Ein Zimmer in eine andere Zone verschieben: Kellerlokal Kellerlokal Kellerlokal Küche Küche Küche Küche Gegenstand hinzufügen Ändern Liste der Zonen Verschieben Erdgeschoss Wohnzimmer Wohnzimmer Wohnzimmer Löschen Erste Etage Löschen Schließen Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Andere Favorieten Home...
Seite 26 MyHOMEServer1 Installationsanweisungen Ein Zimmer in derselben Zone neu zu ordnen: Kellerlokal Kellerlokal Kellerlokal Küche Wohnzimmer Küche Wohnzimmer Wohnzimmer Küche Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Systeme Andere 1. Berühren und gedrückt halten, bis das Bild verdunkelt 2.
Seite 27: Gegenstände
MyHOMEServer1 Installationsanweisungen Gegenstände Nachdem die Zone und die Zimmer, die das Haus des Benutzers bilden, erstellt wurden, können Sie Gegenstände erstellen und sie den Vorrichtungen der Anlage zuordnen Nachdem Sie sie eingefügt haben, können Sie sie ändern oder neu ordnen. Etag...
Seite 28: Einen Gegenstand Ändern
MyHOMEServer1 Installationsanweisungen Einen Gegenstand ändern Sie können jederzeit die Einstellungen der eingerichteten Gegenstände ändern und insbesondere umbenennen, das System, zu dem der Gegenstand gehört und die Zuordnungen zu den Vorrichtungen der Anlage ändern. Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Gegenstand Licht ON/OFF Erdgeschoss - Küche...
Seite 29 MyHOMEServer1 Installationsanweisungen Einen Gegenstand ändern Etag... Küche Etag... Küche Licht Küche 1 Dimmer Küche Dimmer Küche Licht Küche 1 1. Berühren, um den Gegenstand in das Zimmer zu ziehen und dort abzulegen 2. Berühren, um das Fenster der Änderungen zu schließen Einen Gegenstand in ein anderes Zimmer verschieben Etag...
Seite 30: Gegenstände Zuordnen
MyHOMEServer1 Installationsanweisungen Etag... Küche Licht Küche 1 Gegenstand verschieben Dimmer Küche Wollen Sie den Gegenstand Licht Küche 1 der Zone Wohnzimmer in die Zone Kellerlo- kal verschieben? Löschen 4. Berühren, um zu bestätigen. Gegenstände zuordnen In der Folge werden die Anweisungen aufgeführt, die beschreiben, wie graphisch dargestellte Gegenstände den Aktoren und physischen Steuerungen der Anlage zugeordnet werden können.
Seite 31 MyHOMEServer1 Installationsanweisungen Licht Durch die Konfiguration der Vorrichtungen der Anlage und die Zuordnung derselben, wie einem Licht, kann der Benutzer das Licht ein- und ausschalten und einstellen. Wenn es sich um ein farbiges Licht handelt, kann der Gegenstand farbige Birnen und LEDs des Typs Philips Hue, Lifx und Enttec ODE steuern. Rollladen Durch die Konfiguration der Vorrichtungen der Anlage und das Zuordnen eines Gegenstands einem Rollladen, kann der Benutzer das Licht ein- und...
Seite 32: Zone Der Alarmanlage
MyHOMEServer1 Installationsanweisungen Schloss Durch die Konfiguration der Vorrichtungen der Anlage und die Zuordnung derselben einem Schloss, kann der Benutzer ein Schloss der Anlage betätigen. Audio MyHOME Durch die Konfiguration der Vorrichtungen der Anlage (nur Multikanal- Anlagen mit Matrize F441M) und die Zuordnung derselben dem Gegenstand Audio MyHOME, kann der Benutzer die Komponente des Schalldiffusionssystem von BTicino steuern.
Seite 33: Licht-Gegenstand
MyHOMEServer1 Installationsanweisungen Licht-Gegenstand Durch die Konfiguration der Vorrichtungen der Anlage und die Zuordnung derselben, wie einem Licht, kann der Benutzer das Licht ein- und ausschalten und einstellen. Wenn es sich um ein farbiges Licht handelt, kann der Gegenstand farbige Birnen und LEDs des Typs Philips Hue, Lifx und Enttec ODE steuern.
Seite 34 MyHOMEServer1 Installationsanweisungen Etag... Küche Gegenstand Licht Erdgeschoss - Küche Den Gegenstandstyp wählen, den Sie konfigurieren möchten On-Off Dimmer Farbig Schließen 4. Berühren, um die Art von Licht On-Off zu wählen 5. Berühren, um zu bestätigen. Etag... Küche Löschen Gegenstand herstellen Speichern Gegenstand Licht ON/OFF Erdgeschoss - Küche...
Seite 35: Irgendeine Taste Des Aktors Der Anlage Berühren
MyHOMEServer1 Installationsanweisungen Etag... Küche Zugeordnete Vorrichtungen Licht - Küche 1 Erdgeschoss - Küche Kein zugeordneter Aktor/Ausgang Keine zugeordnete Steuerung/Eingang Vorrichtung hinzufüge Beenden A. Zeigt den Aktor an, der dem Gegenstand zugeordnet ist B. Zeigt die Steuerung an, der dem Gegenstand zugeordnet ist Um den graphisch dargestellten Gegenstand Licht zu konfigurieren, müssen Licht Küche 1...
Seite 36: Der Aktor Nicht Zugänglich Ist (Z.b. In Der Decke Verkabelt)
MyHOMEServer1 Installationsanweisungen Der Aktor nicht zugänglich ist (z.B. in der Decke verkabelt) Etag... Küche Identifizierung Aktor/Ausgang Um den Aktor/Ausgang zu identifizieren, der dem graphisch dargestellten Gegenstand Licht Küche 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ...
Seite 37 MyHOMEServer1 Installationsanweisungen Etag... Küche Kompatible Aktoren/Ausgänge Licht Küche 1 Suche ID oder Modelle F411/4 - ID:00D16020 Test Kein Etikett F411/4 - ID:00D1604B Test Kein Etikett Vorrichtung hinzufüge Schließen 11. Berühren, um den Test zu starten A. Die an den Aktor angeschlossenen Stromlasten werden der Reihe nach eine Sekunde lang aktiviert. Dadurch werden die Stromlast, die dem graphisch dargestellten Gegenstand zugeordnet werden muss sowie die Kanalnummer sichtlich identifiziert.
Seite 38: Kanal Wählen
MyHOMEServer1 Installationsanweisungen Etag... Küche Identifizierte Vorrichtung MOD: F411/4 ID:00D16020 Kanal wählen, der Licht Küche 1 im Erdgeschoss zuzuordnen ist - Küche Löschen 14. Kanal wählen Sollte der Kanal belegt sein, siehe Kapitel „Was tun wenn“. 15. Berühren, um zu bestätigen. Nachdem der an die Stromlast angeschlossene Aktor zugeordnet worden ist, muss die entsprechende Steuerung zugeordnet werden.
Seite 39: Irgendeine Taste Der Steuerung Der Anlage Drücken
MyHOMEServer1 Installationsanweisungen Etag... Küche Identifizierung Steuerung/Eingang Um den Aktor/Ausgang zu identifizieren, der dem graphisch dargestellten Gegenstand Licht Küche 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 17. Irgendeine Taste der Steuerung der Anlage drücken ODER 17.
Seite 40 MyHOMEServer1 Installationsanweisungen Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Zugeordnete Vorrichtungen Licht - Küche 1 Erdgeschoss - Küche Gegenstand Licht ON/OFF Erdgeschoss - Küche F411/4 - ID:00D16020 - Kanal 1 Name des Licht Küche 1 Kein Etikett Gegenstands Produkt/System MyHOME wählen H4652/2 - ID:00B4765D -...
Seite 41: Dimmer
MyHOMEServer1 Installationsanweisungen Dimmer Erdgeschoss Küche Wohnzimmer Favorieten Home Szenen Systeme Andere 1. Berühren, um in das Zimmer zu treten, dem ein Dimmer hinzugefügt werden soll Etag... Küche Etag... Küche Gegenstand hinzufügen Licht Rollladen Thermostat Handtuchwärmer Fancoil Player Die Steuerungen für dieses Zimmer und die entsprechenden Konfigurationen Smart TV Gesteuerte...
Seite 42 MyHOMEServer1 Installationsanweisungen Etag... Küche Gegenstand Licht Erdgeschoss - Küche Den Gegenstandstyp wählen, den Sie konfigurieren möchten On-Off Dimmer Farbig Schließen 4. Berühren, um die Art des Dimmers zu wählen 5. Berühren, um zu bestätigen Etag... Küche Löschen Gegenstand herstellen Speichern Gegenstand Licht Dimmer Erdgeschoss - Küche Name des...
Seite 43 MyHOMEServer1 Installationsanweisungen Dimmer MyHOME Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Zugeordnete Vorrichtungen Dimmer Küche Erdgeschoss - Küche Gegenstand Licht Dimmer Erdgeschoss - Küche Kein zugeordneter Name des Dimmer Küche Aktor/Ausgang Gegenstands Produkt/System MyHOME wählen Keine zugeordnete Vorrichtungen Steuerung/Eingang zuordnen Vorrichtung hinzufüge Beenden...
Seite 44 MyHOMEServer1 Installationsanweisungen Der Aktor nicht zugänglich ist (z.B. in der Decke verkabelt) Etag... Küche Identifizierung Aktor/Ausgang Um den Aktor/Ausgang zu identifizieren, der dem graphisch dargestellten Gegenstand Dimmer Küche zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 10.
Seite 45 MyHOMEServer1 Installationsanweisungen Etag... Küche Kompatible Aktoren/Ausgänge Dimmer Küche Suche ID oder Modelle F418U2 - ID:00D16035 Test Kein Etikett F418U2 - ID:00D1638B Test Kein Etikett Vorrichtung hinzufüge Schließen 11. Berühren, um den Test zu starten A. Die an den Aktor angeschlossenen Stromlasten werden der Reihe nach eine Sekunde lang aktiviert. Dadurch werden die Stromlast, die dem graphisch dargestellten Gegenstand zugeordnet werden muss sowie die Kanalnummer sichtlich identifiziert.
Seite 46 MyHOMEServer1 Installationsanweisungen Etag... Küche Identifizierte Vorrichtung MOD: F418U2 ID:00D16035 Kanal wählen, der Dimmer Küche im Erdgeschoss zuzuordnen ist - Küche Löschen 14. Kanal wählen Sollte der Kanal belegt sein, siehe Kapitel „Was tun wenn“. 15. Berühren, um zu bestätigen. Nachdem der an die Stromlast angeschlossene Aktor zugeordnet worden ist, muss die entsprechende Steuerung zugeordnet werden.
Seite 47 MyHOMEServer1 Installationsanweisungen Etag... Küche Identifizierung Steuerung/Eingang Um die Steuerung/den Eingang zu identifizieren, die/der dem graphisch dargestellten Gegenstand Dimmer Küche zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 17. Irgendeine Taste der Steuerung der Anlage drücken ODER 17.
Seite 48 MyHOMEServer1 Installationsanweisungen Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Zugeordnete Vorrichtungen Dimmer Küche Erdgeschoss - Küche Gegenstand Licht Dimmer Erdgeschoss - Küche F418U2 - ID:00D16035 - Kanal 1 Name des Dimmer Küche Kein Etikett Gegenstands Produkt/System MyHOME wählen HC4411 - ID:00B4785B - Taste 1 Vorrichtungen Kein Etikett...
Seite 49: Ip-Adresse Der Vorrichtung Enttec Ode Eingeben (Getestete Modelle: Ode Din)
MyHOMEServer1 Installationsanweisungen Dimmer Enttec ODE Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Gegenstand Licht Dimmer Erdgeschoss - Küche Name des Roter Dimmer Knoten Gegenstands System Enttec ODE (DMX) 192.168.0.111 Knoten Wählen Löschen 8. IP-Adresse der Vorrichtung Enttec ODE eingeben (Getestete Modelle: ODE DIN) 9.
Seite 50: Farbiges Licht
MyHOMEServer1 Installationsanweisungen Farbiges Licht Erdgeschoss Küche Wohnzimmer Favorieten Home Szenen Systeme Andere 1. Berühren, um in das Zimmer zu treten, dem ein farbiges Licht hinzugefügt werden soll Etag... Küche Etag... Küche Gegenstand hinzufügen Licht Rollladen Thermostat Handtuchwärmer Fancoil Player Die Steuerungen für dieses Zimmer und die entsprechenden Konfigurationen Smart TV Gesteuerte...
Seite 51: Philips Hue
MyHOMEServer1 Installationsanweisungen Philips Hue Etag... Etag... Etag... Küche Küche Küche Löschen Gegenstand herstellen Speichern Gegenstand farbiges Licht Erdgeschoss - Küche Philips Hue Name des Farbiges Licht Küche Gegenstands Die Bridge wählen, die für den graphisch Produkt/System dargestellten Gegenstand farbiges Philips Hue Philips hue (192.168.84.28) wählen Licht Küche verwendet werden soll...
Seite 52 MyHOMEServer1 Installationsanweisungen Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Gegenstand farbiges Licht Erdgeschoss - Küche Philips hue (192.168.84.28) Name des Farbiges Licht Küche Gegenstands Die Lampe wählen, die für den graphisch dargestellten Gegenstand farbiges Licht Produkt/System Philips Hue Küche konfiguriert werden soll wählen Bridge Philips hue (192.168.84.28)
Seite 53 MyHOMEServer1 Installationsanweisungen Lifx Etag... Etag... Etag... Küche Küche Küche Löschen Gegenstand herstellen Speichern Löschen Gegenstand herstellen Speichern Gegenstand farbiges Licht Gegenstand farbiges Licht Erdgeschoss - Küche Erdgeschoss - Küche Lampe Name des Name des Farbiges Licht Küche Farbiges Licht Küche Gegenstands Gegenstands Produkt/System...
Seite 54 MyHOMEServer1 Installationsanweisungen Enttec ODE Etag... Küche Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Löschen Gegenstand herstellen Speichern Gegenstand farbiges Licht Gegenstand farbiges Licht Erdgeschoss - Küche Erdgeschoss - Küche Name des Name des Farbiges rotes Licht Farbiges rotes Licht Knoten Gegenstands Gegenstands...
Seite 55: Rollladen-Gegenstand
MyHOMEServer1 Installationsanweisungen Rollladen-Gegenstand Durch die Konfiguration der Vorrichtungen der Anlage und das Zuordnen eines Gegenstands einem Rollladen, kann der Benutzer das Licht ein- und ausschalten und einstellen. Wenn Sie die Funktion aktivieren, können Sie dem Benutzer gestatten, die Öffnungsweite der Rollläden zu regeln (nur Rollläden mit Preset-Funktion).
Seite 56 MyHOMEServer1 Installationsanweisungen Etag... Küche Gegenstand Rollladen Zusätzliche Optionen: Position verwalten Schließen 4. Berühren, um am Gegenstand die Öffnungsweite zu regeln (nur Rollläden mit Preset-Funktion) 5. Berühren, um fortzufahren Etag... Küche Löschen Gegenstand herstellen Speichern Gegenstand Rollladen Erdgeschoss - Küche Position verwalten Name des Rollladen Küche 1 Gegenstands...
Seite 57: Irgendeine Taste Des Aktors Der Anlage Berühren
MyHOMEServer1 Installationsanweisungen Etag... Küche Zugeordnete Vorrichtungen Rollladen - Küche 1 Erdgeschoss - Küche Kein zugeordneter Aktor/Ausgang Keine zugeordnete Steuerung/Eingang Vorrichtung hinzufüge Beenden Um den graphisch dargestellten Gegenstand dem Rollladen zuzuordnen, Rollladen Küche 1 müssen der mit der Stromlast verbundene Aktor und die Steuerung, die ihn betätigt, zugeordnet werden 9.
Seite 58: Der Aktor Nicht Zugänglich Ist (Z.b. In Der Decke Verkabelt)
MyHOMEServer1 Installationsanweisungen Der Aktor nicht zugänglich ist (z.B. in der Decke verkabelt) Etag... Küche Identifizierung Aktor/Ausgang Um den Aktor/Ausgang zu identifizieren, der dem graphisch dargestellten Gegenstand Rollladen Küche 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ...
Seite 59 MyHOMEServer1 Installationsanweisungen Etag... Küche Kompatible Aktoren/Ausgänge Rollladen Küche 1 Suche ID oder Modelle F411/4 - ID:00D16020 Test Kein Etikett F411/4 - ID:00D1604B Test Kein Etikett Vorrichtung hinzufüge Schließen 11. Berühren, um den Test zu starten A. Die an den Aktor angeschlossenen Stromlasten werden der Reihe nach eine Sekunde lang aktiviert. Dadurch werden die Stromlast, die dem graphisch dargestellten Gegenstand zugeordnet werden muss sowie die Kanalnummer sichtlich identifiziert.
Seite 60: Berühren, Um Die Steuerung Zuzuordnen
MyHOMEServer1 Installationsanweisungen Etag... Küche Identifizierte Vorrichtung MOD: F411/4 ID:00D1604B Kanal wählen, der dem Rollladen Küche 1 im Erdgeschoss zuzuordnen ist - Küche Löschen 14. Den Kanal wählen. Das System wird zwei angrenzende Kanäle für die Funktion (auf/ab) verwenden Sollte der Kanal belegt sein, siehe Kapitel „Was tun wenn“. 15.
Seite 61: Irgendeine Taste Der Steuerung Der Anlage Drücken
MyHOMEServer1 Installationsanweisungen Etag... Küche Identifizierung Steuerung/Eingang Um die Steuerung/den Eingang zu identifizieren, die/der dem graphisch dargestellten Gegenstand Rollladen Küche 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 17. Irgendeine Taste der Steuerung der Anlage drücken ODER 17.
Seite 62 MyHOMEServer1 Installationsanweisungen Etag... Küche Etag... Küche Löschen Gegenstand herstellen Speichern Zugeordnete Vorrichtungen Rollladen - Küche 1 Gegenstand Rollladen Erdgeschoss - Küche Erdgeschoss - Küche Position verwalten F411/4 - ID:00D1604B - Kanal 3 Name des Rollladen Küche 1 Kein Etikett Gegenstands System MyHOME H4652/2 - ID:00B475CE -...
Seite 63: Objekt Thermostat (Ohne Zentrale)
MyHOMEServer1 Installationsanweisungen Objekt Thermostat (ohne Zentrale) Durch die Konfiguration der Vorrichtungen der Anlage und die Zuordnung derselben, wie einem Thermostat, kann der Benutzer die Temperatur im Haus einstellen. Erste Etage Erst... Doppelzimmer Erst... Doppelzimmer Gegenstand hinzufügen Licht Rollladen Thermostat Doppelzimmer Handtuchwärmer Fancoil Player...
Seite 64 MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Installationsassistent Installationsassistent Zurück Weiter Zurück Weiter Heizung Heizung Anlagentyp Thermostat Anlagentyp wählen Thermostat zuordnen Heizen und Gerät zuordnen Kühlen 10. Berühren, um fortzufahren 11. Berühren, um einen Thermostat einem Objekt zuzuordnen. Es gibt zwei Möglichkeiten: Zugänglicher Thermostat Erst...
Seite 65 MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der Thermostate angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie den Thermostaten mit der ID-Nummer. Erst... Erst... Doppelzimmer Doppelzimmer Kompatible Thermostate Kompatible Thermostate Suche ID oder Modelle Suche ID oder Modelle LN4691 - ID:0063B995 LN4691 - ID:0063B995 Kein Etikett Kein Etikett...
Seite 66: Die Temperatur Für Die Frostschutz/Wärmeschutz-Funktion Wählen
MyHOMEServer1 Installationsanweisungen Thermostatoptionen Temperaturbereich Erst... Erst... Doppelzimmer Doppelzimmer Thermostat-Optionen Thermostat-Optionen Zurück Zurück LN4691 LN4691 Auf alle anwenden Auf alle anwenden Temperaturbereich für alle Temperaturbereich für alle Thermostate Thermostate Temperatur-Sollwert Heizen Temperatur-Sollwert Heizen 40.0 40.0 3.0 °C 3.0 °C °C °C Frostschutz Frostschutz 7.0 °C...
Seite 67: Verzögerung Umlaufpumpe
MyHOMEServer1 Installationsanweisungen Verzögerung Umlaufpumpe Erst... Doppelzimmer Thermostat-Optionen Zurück LN4691 Auf alle anwenden Verzögerung der Pumpe für alle Thermostate Verzögerung der Pumpen für Heizen 00:00 Verzögerung der Pumpen für Kühlen 00:00 Löschen 1. Berühren, um eine Verzögerungszeit für die Aktivierung der Pumpen einzustellen, um zu verhindern, dass diese vor dem Öffnen der Zonenventile aktiviert werden, und zwar sowohl für Heizen als auch für Kühlen.
Seite 68 MyHOMEServer1 Installationsanweisungen Celsius/Fahrenheit Erst... Doppelzimmer Thermostat-Optionen Zurück LN4691 Auf alle anwenden Temperaturformat für alle Thermostate Celsius Fahrenheit Löschen 1. Berühren, um das Format, mit dem die Temperatur angezeigt werden soll - Grad oder Celsius - zu wählen Tasten verwalten Erst... Doppelzimmer Thermostat-Optionen Zurück...
Seite 69: Rückbeleuchtung
MyHOMEServer1 Installationsanweisungen Rückbeleuchtung Erst... Doppelzimmer Thermostat-Optionen Zurück LN4691 Auf alle anwenden Beleuchtung für alle Thermostate Display-Beleuchtung aktivieren Display-Beleuchtungsstärke Löschen 1. Die Rückbeleuchtung des Displays aktivieren/deaktivieren 2. Abrollen, um die Stärke der Rückbeleuchtung genau zu regeln Einstellungsbereich Erst... Thermostat-Optionen Doppelzimmer Zurück LN4691 Einstellungsbereich für Kühlen aktivieren...
Seite 70: Funktion Fenster-Kontakt
MyHOMEServer1 Installationsanweisungen Funktion Fenster-Kontakt Erst... Erst... Doppelzimmer Doppelzimmer Thermostat-Optionen Zurück LN4691 Thermostat-Optionen Auf alle anwenden Zurück LN4691 Fensterkontakt für alle Thermostate Öffnen Heizkontakt Immer ausgeschaltet Keine Aktion Eingeschaltet wenn offen, ausgeschaltet wenn geschlossen Schutz Aktivierung Nummer Handbuch Fensterkontakt Öffnung Kühlkontakt Nummer des Fensterkontakts Keine Aktion Schutz...
Seite 71: Temperatur Einstellen
MyHOMEServer1 Installationsanweisungen Erst... Thermostat-Optionen Doppelzimmer Zurück LN4691 Handbuch Temperatur einstellen 10°C Aktivierungsverzögerung bis Heizkontakt öffnet 00:00 Aktivierungsverzögerung bis Heizkontakt schließt Zeitlimit für das Öffnen des Heizkontakts (Minuten) Löschen 8. Berühren, um die Anlage auf eine bestimmte Temperatur beim Öffnen/Schließen des Kontaktes einzustellen.
Seite 72 MyHOMEServer1 Installationsanweisungen Nachdem Sie den Thermostat dem Objekt zugeordnet haben, können Sie eine oder mehrere Temperatursonden 4693 zuordnen. Indem Sie z.B. mehrere Sonden mit einem Thermostat verbinden, können Sie die Durchschnittstemperatur eines großen Raumes ermitteln. Erst... Doppelzimmer Installationsassistent Zurück Weiter Heizung Temperatursonde Thermostat Schlafzimmer können eine oder...
Seite 73 MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der Sonden angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie die Sonde mit der ID-Nummer. Erst... Erst... Doppelzimmer Doppelzimmer Kompatible Sonden Kompatible Sonden Suche ID oder Modelle Suche ID oder Modelle L/N/NT4693 - ID:000B014C L/N/NT4693 - ID:000B014C Kein Etikett Kein Etikett...
Seite 74: Berühren, Um Den Stromlasttyp Zu Wählen
MyHOMEServer1 Installationsanweisungen Nachdem Sie den Thermostat und die Sonden dem Objekt zugeordnet haben, wählen Sie die Stromlast der zu kontrollierenden Heizanlage Erst... Doppelzimmer Installationsassistent Zurück Weiter Heizung Heizen Wählen Sie die zu steuernde Lastart EIN/AUS-Ventil 25. Berühren, um den Stromlasttyp zu wählen Erst...
Seite 75 MyHOMEServer1 Installationsanweisungen Nachdem Sie den Stromlasttyp gewählt haben, können Sie einen Aktor der Heizanlage zuordnen Erst... Doppelzimmer Installationsassistent Zurück Weiter Heizung Heizen Aktorausgang zuordnen, um heizen zu steuern Gerät zuordnen 29. Berühren, um einen Aktor zuzuordnen Zugänglicher Aktor Erst... Doppelzimmer Identifizierung von heizen aktoren Um aktor zu identifizieren, welcher diese zone von heizen und kühlen...
Seite 76: Kanal Wählen
MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der kompatiblen Aktoren angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie den Aktor mit der ID-Nummer. Erst... Doppelzimmer Erst... Doppelzimmer Aktoren kompatibel mit heizen Aktoren kompatibel mit heizen Suche ID oder Modelle Suche ID oder Modelle F430R8 - ID:00020514 F430R8 - ID:00020514...
Seite 77: Berühren, Um Eine Pumpe Zuzuordnen
MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Installationsassistent Zurück Weiter Heizung Gerät identifiziert für Heizaktoren Heizen MOD: F430R8 ID:00020514 Wählen kanal wird zugeordnet mit Thermostat Schlafzimmer von Erste Etage - Doppelzimmer Aktorausgang zuordnen, um Heizen zu steuern Zugeordnete heizen aktor F430R8 - ID:00020514 - Kanal 3 Zugeordnete Heizaktoren Kein Etikett...
Seite 78: Zugängliche Pumpe
MyHOMEServer1 Installationsanweisungen Zugängliche Pumpe Erst... Doppelzimmer Identifizierung von heizen pumpen Um pumpen zu identifizieren, welcher diese zone von heizen und kühlen zugeordnet werden soll, bitte irgendeine Taste am Gerät drücken Ich kann ... nicht drücken Löschen 38. Irgendeine Taste an der Pumpe der Anlage berühren Nicht zugängliche Pumpe Erst...
Seite 79 MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der mit den Pumpen kompatiblen Aktoren angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie den Aktor/die Pumpe mit der ID-Nummer. Erst... Doppelzimmer Erst... Doppelzimmer Pumpen kompatibel mit heizen Pumpen kompatibel mit heizen Suche ID oder Modelle Suche ID oder Modelle F430R8 - ID:00020514...
Seite 80 MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Installationsassistent Zurück Ende Heizung Gerät identifiziert für heizen pumpe Pumpe heizen MOD: F430R8 ID:00020514 Wählen kanal wird zugeordnet mit Thermostat Schlafzimmer Werden eine oder mehrere Pumpen von Erste Etage - Doppelzimmer für heizen Thermostat Schlafzimmer verwendet? Zugeordnete heizen pumpen F430R8 - ID:00020514 - Kanal 1...
Seite 81: Der Gegenstand Kann Nun Vom Benutzer Verwendet Werden
MyHOMEServer1 Installationsanweisungen Badezimmer Erst... Zusätzliche Parameter Erst... Doppelzimmer Erst... Doppelzimmer Handtuchwärmer Badezimmer Schließen Objekt erstellen Speichern Anzeigen oder ändern der allgemeinen Einstellungen des Objekts, das erstellt wird. Thermostattemperatur kalibrieren Objekt Thermostat Von der Verriegelung ausschließen Erste Etage - Doppelzimmer 23.3 °C Bitte wählen Sie, ob die folgende Temperaturre- gelungs-Zone von der Verriegelungs-Logik auf Raumebene ausgeschlossen werden soll.
Seite 82: Thermostat-Gegenstand (Mit Zentrale 99 Zonen Art. 3550)
MyHOMEServer1 Installationsanweisungen Thermostat-Gegenstand (mit Zentrale 99 Zonen Art. 3550) Durch Herunterladen der Konfiguration der Geräte* der Anlage und die Zuordnung derselben mit dem Objekt Thermostat, kann der Benutzer die Temperatur im Haus einstellen. Anmerkung: Das System MyHOME_UP ist nicht mehr mit der Zentral 4 Zonen (Art.
Seite 83 MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Zurück Zurück Gegenstand herstellen Speichern Gegenstand herstellen Speichern Gegenstand Thermostat Gegenstand Thermostat Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Fancoil Fancoil Name des Name des Zonen-Adresse Thermostat Schlafzimmer Thermostat Schlafzimmer Gegenstands Gegenstands System MyHOME...
Seite 84: Handtuchwärmer-Gegenstand
MyHOMEServer1 Installationsanweisungen Handtuchwärmer-Gegenstand Durch die Konfiguration der im System vorhandenen Geräte und deren Zuordnung zum Objekt Handtuchwärmer kann der Benutzer diese direkt oder durch Programmierung aktivieren oder deaktivieren, ohne Sollwerte verwenden zu müssen. Erste Etage Erst... Badezimmer Erst... Badezimmer Gegenstand hinzufügen Licht Rollladen Thermostat...
Seite 85: Zugänglicher Aktor
MyHOMEServer1 Installationsanweisungen Zugänglicher Aktor Anmerkung: Es werden nur die Aktoren F430R8 F430/2 und F430/4 verwendet Erst... Badezimmer Aktoren identifizieren Um aktor zu identifizieren, welcher diese zone von heizen und kühlen zugeordnet werden soll, bitte irgendeine Taste am Gerät drücken Ich kann ... nicht drücken Löschen 8.
Seite 86 MyHOMEServer1 Installationsanweisungen In beiden Fällen, sei es bei zugänglichen als auch bei nicht zugänglichen Aktoren, muss der Kanal unter den verfügbaren Kanälen gewählt werden Erst... Badezimmer Gerät für Handtuchwärmer-Aktor identifiziert MOD: F430R8 ID:00020514 Wählen Sie den Aktorkanal aus, der mit Handtuchwärmer von Erste Etage - Badezimmer verknüpft werden soll...
Seite 87 MyHOMEServer1 Installationsanweisungen Nachdem Sie den Handtuchwärmer und den Aktor dem Objekt zugeordnet haben, können Sie eine Pumpe zuordnen. Erst... Badezimmer Zurück Installationsassistent Ende Pumpe Handtuchwärmer Gibt es eine oder mehrere Pumpen, die für Handtuchwärmer verwendet werden? Gerät zuordnen 15. Berühren, um eine Pumpe zuzuordnen Zugängliche Pumpe Erst...
Seite 88 MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der mit den Pumpen kompatiblen Aktoren angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie den Aktor/die Pumpe mit der ID-Nummer. Erst... Badezimmer Erst... Badezimmer Mit Handtuchwärmern kompatible Mit Handtuchwärmern kompatible Pumpen Pumpen Suche ID oder Modelle Suche ID oder Modelle F430R8 - ID:00020514...
Seite 89 MyHOMEServer1 Installationsanweisungen Erst... Badezimmer Erst... Badezimmer Erst... Badezimmer Zurück Installationsassistent Ende Gerät für Handtuchwärmer-Aktor identifiziert Pumpe Handtuchwärmer MOD: F430R8 ID:00020514 Wählen Sie den Aktorkanal aus, der mit Handtuchwärmer von Erste Etage - Bade- zimmer verknüpft werden soll Gibt es eine oder mehrere Pumpen, die für Handtuchwärmer verwendet werden? Zugehörige Pumpen für Handtuchwärmer F430R8 - ID:00020514 - Kanal: 1...
Seite 90 MyHOMEServer1 Installationsanweisungen Erst... Zusätzliche Parameter Erst... Zusätzliche Parameter Erst... Zusätzliche Parameter Badezimmer Badezimmer Badezimmer Handtuchwärmer Badezimmer Handtuchwärmer Badezimmer Handtuchwärmer Badezimmer Bitte wählen Sie, ob die folgende Temperaturre- gelungs-Zone von der Verriegelungs-Logik auf Raumebene ausgeschlossen werden soll. Anzeigen oder ändern der allgemeinen Anzeigen oder ändern der allgemeinen Einstellungen des Objekts, das erstellt wird.
Seite 91 MyHOMEServer1 Installationsanweisungen Erst... Badezimmer Erst... Badezimmer Handtuchwärmer Modus Badezimmer Handtuchwärmer Badezimmer Scaldasalviette Bagno Handbuch Handbuch Aktueller Zustand: Aus Schließen Der Gegenstand kann nun vom Benutzer verwendet werden...
Seite 92: Fancoil-Gegenstand
MyHOMEServer1 Installationsanweisungen Fancoil-Gegenstand Durch die Konfiguration der im System vorhandenen Geräte und deren Zuordnung zum Fancoil- Objekt kann der Benutzer diese direkt oder durch Programmierung und Anpassung der Drehzahl aktivieren oder deaktivieren (nur proportionale Fancoil). Erste Etage Erst... Doppelzimmer Erst... Doppelzimmer Gegenstand hinzufügen Licht...
Seite 93: Berühren, Um Einen Aktor Zuzuordnen
MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Zurück Installationsassistent Weiter Zurück Installationsassistent Weiter Fancoil Heizen Wählen Sie die zu steuernde Anlagentyp wählen Lastart Fancoil 2-Rohr mit Heizen Proportionalventil 10. Berühren, um fortzufahren 11. Berühren, um den Anlagentyp zu wählen Erst... Doppelzimmer Erst...
Seite 94: Irgendeine Taste Des Aktors Der Anlage Berühren Nicht Zugänglicher Aktor
MyHOMEServer1 Installationsanweisungen Zugänglicher Aktor Anmerkung: Es werden nur die Aktoren F430V10 und F430R3V10 mit proportional einstellbarer Geschwindigkeit verwendet. Erst... Doppelzimmer Heizungsaktoren identifizieren Um Festzulegen mit welchem Aktor der Fancoil verknüpft werden soll, drücken Sie eine beliebi- ge Taste am gewünschten Aktor. Ich kann ...
Seite 95 MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Gerät für Fancoil-Aktor identifiziert Gerät für Fancoil-Aktor identifiziert MOD: F430R3V10 MOD: F430R3V10 ID:020514 ID:020514 Wählen Sie den Aktorkanal aus, der mit Wählen Sie den Aktorkanal aus, der mit Fancoil Schlafzimmer von Erste Etage - Fancoil Schlafzimmer von Erste Etage - Badezimmer verknüpft werden soll...
Seite 96 MyHOMEServer1 Installationsanweisungen Zugängliche Pumpe Erst... Doppelzimmer Heizungsaktoren identifizieren Um Festzulegen mit welchem Aktor der Fancoil verknüpft werden soll, drücken Sie eine beliebi- ge Taste am gewünschten Aktor. Ich kann ... nicht drücken Löschen 24. Irgendeine Taste an der Pumpe der Anlage berühre Nicht zugängliche Pumpe Erst...
Seite 97 MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der mit den Pumpen kompatiblen Aktoren angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie den Aktor/die Pumpe mit der ID-Nummer. Erst... Doppelzimmer Erst... Doppelzimmer Mit Fancoils kompatible Pumpen Mit Fancoils kompatible Pumpen Suche ID oder Modelle Suche ID oder Modelle F430R8 - ID:00020514...
Seite 98 MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Zurück Installationsassistent Ende Gerät für Fancoil-Aktor identifiziert Fancoil-Pumpe MOD: F430R8 ID:00020514 Wählen Sie den Aktorkanal aus, der mit Fancoil Schlafzimmer von Erste Etage - Badezimmer verknüpft werden soll Gibt es eine oder mehrere Pumpen die für Fancoils verwendet werden? Zugehörige Pumpen für Fancoils F430R8 - ID:00020514 - Kanal: 1...
Seite 99 MyHOMEServer1 Installationsanweisungen Erst... Zusätzliche Parameter Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Zusätzliche Parameter Zusätzliche Parameter Fancoil Schlafzimmer Handtuchwärmer Badezimmer Handtuchwärmer Badezimmer Bitte wählen Sie, ob die folgende Temperaturre- Bitte wählen Sie, ob die folgende Temperaturre- gelungs-Zone von der Verriegelungs-Logik auf gelungs-Zone von der Verriegelungs-Logik auf Raumebene ausgeschlossen werden soll.
Seite 100 MyHOMEServer1 Installationsanweisungen Erst... Doppelzimmer Erst... Doppelzimmer Fancoil Modus Schlafzimmer Aktueller Zustand: Aus Fancoil Schlafzimmer Termostato Camera matrimoniale...23.3°C Handbuch Schließen Der Gegenstand kann nun vom Benutzer verwendet werden Anmerkung: Im Beispiel ist eine Heizzone dargestellt. Auf dieselbe Weise kann die Kühlzone konfiguriert werden.
Seite 101: Player-Gegenstand
MyHOMEServer1 Installationsanweisungen Player-Gegenstand Indem ein Musik-Player Nuvo oder Sonos* dem Gegenstand Player zugeordnet wird, kann der Benutzer Musikstücke oder Radio hören. Erste Etage Erst... Doppelzimmer Doppelzimmer Die Steuerungen für dieses Zimmer und die entsprechenden Konfigurationen der Vorrichtungen erstellen Hinzufügen Kinderzimmer Favorieten Home Szenen...
Seite 102 MyHOMEServer1 Installationsanweisungen NuVo Erst... Doppelzimmer Erst... Doppelzimmer Erst... Doppelzimmer Löschen Gegenstand herstellen Speichern Löschen Gegenstand herstellen Speichern Gegenstand Player Gegenstand Player Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Player wählen Name des Name des Player Schlafz Player Schlafz Gegenstands Gegenstands System NuVo...
Seite 103 MyHOMEServer1 Installationsanweisungen Sonos Erst... Erst... Erst... Doppelzimmer Doppelzimmer Doppelzimmer Löschen Gegenstand herstellen Speichern Löschen Gegenstand herstellen Speichern Gegenstand Player Gegenstand Player Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Player wählen Name des Name des Player Schlafz Player Schlafz Gegenstands Gegenstands System Sonos...
Seite 104: Gegenstand Smart Tv
MyHOMEServer1 Installationsanweisungen Gegenstand Smart TV Indem ein Samsung Smart TV* (nur Modelle mit „Samsung 2014 SmartTV Platform“) / LG Smart TV* (nur Modelle mit den Plattformen Netcast 3.0 und Netcast 4.0 Version 2012 und 2013) oder IR Trans*, zugeordnet wird, kann der Benutzer eine virtuelle Fernbedienung anzeigen lassen, mit der er seinen Fernseher einstellen kann.
Seite 105 MyHOMEServer1 Installationsanweisungen Tv LG Anmerkung: Der Fernseher muss eingeschaltet und an dasselbe LAN/WiFi-Netz des MyHOMEServer1 angeschlossen sein. Etag... Wohnzimmer Etag... Wohnzimmer Löschen Einen Gegenstand ändern Speichern Gegenstand Smart TV Erdgeschoss - Wohnzimmer Name des Smart TV Wohnzimmer Smart TV wählen Gegenstands System LG-AAAAA...
Seite 106 MyHOMEServer1 Installationsanweisungen Tv Samsung Anmerkung: Der Fernseher muss eingeschaltet und an dasselbe LAN/WiFi-Netz des MyHOMEServer1 angeschlossen sein. Etag... Wohnzimmer Etag... Wohnzimmer Löschen Einen Gegenstand ändern Speichern Gegenstand Smart TV Erdgeschoss - Wohnzimmer Smart TV wählen Name des Smart TV Wohnzimmer Gegenstands System Samsung...
Seite 107 MyHOMEServer1 Installationsanweisungen IR Trans Löschen Etag... Etag... Smart TV Wohnzimmer Wohnzimmer Wohnzimmer Speichern Power Code anfordern Löschen Gegenstand herstellen Speichern Menu Code anfordern Mute Code anfordern Gegenstand Smart TV Code anfordern Erdgeschoss - Wohnzimmer Code anfordern Name des Smart TV Wohnzimmer Gegenstands Code anfordern IR Trans...
Seite 108 MyHOMEServer1 Installationsanweisungen Wiederholen Sie den Vorgang für alle Tasten der Fernbedienung, die Sie zuordnen möchten. Löschen Etag... Smart TV Wohnzimmer Etag... Wohnzimmer Speichern Wohnzimmer Power Code gespeichert Menu Code gespeichert Mute Code gespeichert Code gespeichert Code gespeichert Code gespeichert Code gespeichert Smart TV Wohnzimmer Set-Up nicht fertiggestellt Code gespeichert...
Seite 109: Abrollen, Um Andere Steuerungen Anzeigen Zu Lassen
MyHOMEServer1 Installationsanweisungen Smart TV Wohnzimmer Smart TV Wohnzimmer Etag... Kinderzimmer Etag... Kinderzimmer Erdgeschoss - Wohnzimmer Erdgeschoss - Wohnzimmer POWER MENÜ MUTE Source Thermostat Cucina 1 16.6 °C Thermostat Cucina 1 16.6 °C Schließen Schließen 15. Abrollen, um andere Steuerungen anzeigen zu lassen *Anmerkung: Die Vorrichtung könnte mit einigen Modellen oder Firmware-Versionen derselben nicht kompatibel sein.
Seite 110: Gegenstand Gesteuerte Steckbuchse
MyHOMEServer1 Installationsanweisungen Gegenstand Gesteuerte Steckbuchse Durch die Konfiguration der Vorrichtungen der Anlage und das Zuordnen eines Gegenstands einer gesteuerten Steckbuchse, kann der Benutzer die an eine Steckbuchse angeschlossene steuern (z.B. Stehlampe im Wohnzimmer). Erdgeschoss Küche Wohnzimmer Favorieten Home Szenen Systeme Andere 1.
Seite 111 MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Löschen Gegenstand herstellen Speichern Gegenstand Gesteuerte Steckbuchse Erdgeschoss - Wohnzimmer Name des Gesteuerte Steckbuchse 1 Gegenstands Produkt/System MyHOME wählen Vorrichtungen zuordnen 4. Berühren, um den Namen des Gegenstands zu ändern 5. Berühren, um das Zugehörigkeitssystem zu wählen 6.
Seite 112: Der Aktor Zugänglich Ist (Z.b. Im Schaltschrank Verkabelt)
MyHOMEServer1 Installationsanweisungen Der Aktor zugänglich ist (z.B. im Schaltschrank verkabelt) Etag... Wohnzimmer Identifizierung Aktor/Ausgang Um den Aktor/Ausgang zu identifizieren, der dem graphisch dargestellten Gegenstand gesteuerte Steckbuchse 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 8.
Seite 113: Berühren, Um Den Test Zu Starten
MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Kompatible Aktoren/Ausgänge Gesteuerte Steckbuchse Suche ID oder Modelle F411/4 - ID:00D16020 Test Kein Etikett F411/4 - ID:00D1604B Test Kein Etikett Vorrichtung hinzufüge Schließen 9. Berühren, um den Test zu starten A. Die an den Aktor angeschlossenen Steckbuchsen werden aktiviert. Dadurch werden die dem Gegenstand zuzuordnende Steckbuchs sowie die Kanalnummer sichtlich identifiziert.
Seite 114: Kanal Wählen
MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Identifizierte Vorrichtung MOD: F411/4 ID:00D16020 Kanal wählen, der Gesteuerte Steckbuchse Erdgeschoss zuzuordnen ist - Wohnzimmer Löschen 12. Kanal wählen Sollte der Kanal belegt sein, siehe Kapitel „Was tun wenn“. 13. Berühren, um zu bestätigen. Nachdem der an die Steckbuchse angeschlossene Aktor zugeordnet worden ist, muss die entsprechende Steuerung zugeordnet werden.
Seite 115: Irgendeine Taste Der Steuerung Der Anlage Drücken
MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Identifizierung Steuerung/Eingang Um die Steuerung/den Eingang zu identifizieren, die/der dem graphisch dargestellten Gegenstand gesteuerte Steckbuchse 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 15. Irgendeine Taste der Steuerung der Anlage drücken ODER 15.
Seite 116 MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Etag... Wohnzimmer Löschen Gegenstand herstellen Speichern Zugeordnete Vorrichtungen Gesteuerte Steckbuchse Erdgeschoss - Wohnzimmer Gegenstand Gesteuerte Steckbuchse Erdgeschoss - Wohnzimmer F411/4 - ID:00D16020 - Kanal 1 Name des Gesteuerte Steckbuchse Kein Etikett Gegenstands Produkt/System MyHOME wählen H4652/2 - ID:00B4765D - Taste 1 Vorrichtungen Kein Etikett...
Seite 117: Schloss-Gegenstand
MyHOMEServer1 Installationsanweisungen Schloss-Gegenstand Durch die Konfiguration der Vorrichtungen der Anlage und die Zuordnung derselben einem Schloss, kann der Benutzer ein Schloss der Anlage betätigen. Erdgeschoss Küche Eingang Favorieten Home Szenen Systeme Andere 1. Berühren, um in das Zimmer zu treten, dem ein Schloss hinzugefügt werden soll Etag...
Seite 118 MyHOMEServer1 Installationsanweisungen Etag... Eingang Gegenstand Schloss Erdgeschoss - Eingang Name des Schloss Gegenstands Produkt/System MyHOME wählen Vorrichtungen zuordnen 4. Berühren, um den Namen des Gegenstands zu ändern 5. Berühren, um das Zugehörigkeitssystem zu wählen 6. Berühren, um den graphisch dargestellten Gegenstand Schloss einer Schloss Vorrichtung zuzuordnen, die bei der Abtastung der Anlage erfasst wurde...
Seite 119 MyHOMEServer1 Installationsanweisungen Der Aktor zugänglich ist (z.B. im Schaltschrank verkabelt) Etag... Eingang Identifizierung Aktor/Ausgang Um den Aktor/Ausgang zu identifizieren, der dem graphisch dargestellten Gegenstand Schloss 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 8.
Seite 120 MyHOMEServer1 Installationsanweisungen Etag... Eingang Kompatible Aktoren/Ausgänge Schloss Suche ID oder Modelle F411/4 - ID:00D16020 Test Kein Etikett F411/4 - ID:00D1604B Test Kein Etikett Vorrichtung hinzufüge Schließen 9. Berühren, um den Test zu starten A. Die an die Aktoren angeschlossenen Schlösser werden der Reihe nach eine Sekunde lang aktiviert. Dadurch werden die Buchse, die dem graphisch dargestellten Gegenstand zugeordnet werden muss sowie die Kanalnummer sichtlich identifiziert.
Seite 121 MyHOMEServer1 Installationsanweisungen Etag... Eingang Identifizierte Vorrichtung MOD: F411/4 ID:00D16020 Kanal wählen, der Schloss im Erdgeschoss zuzuordnen ist - Eingang Löschen 12. Kanal wählen Sollte der Kanal belegt sein, siehe Kapitel „Was tun wenn“. 13. Berühren, um zu bestätigen. Nachdem der an die Steckbuchse angeschlossene Aktor zugeordnet worden ist, muss die entsprechende Steuerung zugeordnet werden.
Seite 122 MyHOMEServer1 Installationsanweisungen Etag... Eingang Identifizierung Steuerung/Eingang Um die Steuerung/den Eingang zu identifizieren, die/der dem graphisch dargestellten Gegenstand Schloss 1 zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 18. Irgendeine Taste der Steuerung der Anlage drücken OPPURE 18.
Seite 123 MyHOMEServer1 Installationsanweisungen Etag... Eingang Etag... Eingang H4652/2 - ID:00B4765D - Taste 1 Für alle Module H4652/2 mit Konfiguration Licht anwenden Zugeordnete Vorrichtungen Schloss Zyklisch Erdgeschoss - Eingang ON zeitgesteuert F411/4 - ID:00D16020 - Kanal 1 Kein Etikett ON/OFF mit Regelung H4652/2 - ID:00B4765D - Taste 1 Zeitintervall...
Seite 124 MyHOMEServer1 Installationsanweisungen Etag... Eingang Etag... Eingang Löschen Gegenstand herstellen Speichern Zugeordnete Vorrichtungen Schloss Erdgeschoss - Eingang Gegenstand Schloss Erdgeschoss - Eingang F411/4 - ID:00D16020 - Kanal 1 Name des Schloss Kein Etikett Gegenstands Produkt/System MyHOME wählen H4652/2 - ID:00B4765D - Taste 1 Vorrichtungen Kein Etikett...
Seite 125: Gegenstand Audio Myhome
MyHOMEServer1 Installationsanweisungen Gegenstand Audio MyHOME Durch die Konfiguration der Vorrichtungen der Anlage (nur Multikanal-Anlagen mit Matrize F441M) und die Zuordnung derselben dem Gegenstand Audio MyHOME, kann der Benutzer die Komponente des Schalldiffusionssystem von BTicino steuern. Erdgeschoss Etag... Wohnzimmer Etag... Wohnzimmer Gegenstand hinzufügen Licht Rollladen...
Seite 126 MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Etag... Wohnzimmer Audio MyHOME Wohnzimmer Erdgeschoss - Wohnzimmer Quelle wählen Smart TV Wohnzimmer Audio MyHOME Wohnzimmer Gegenstand deaktiviert Konfiguration nicht beendet Schließen Der Gegenstand kann nun vom Benutzer verwendet werden...
Seite 127: Energie-Gegenstand
MyHOMEServer1 Installationsanweisungen Energie-Gegenstand Durch die Konfiguration der Vorrichtungen der Anlage (Messgerät F520 oder F521) und die Zuordnung einem Energie-Objekts, kann der Benutzer den gegenwärtigen Verbrauch einer Stromlast anzeigen lassen. Erdgeschoss Etag... Wohnzimmer Etag... Wohnzimmer Gegenstand hinzufügen Licht Rollladen Thermostat Küche Handtuchwärmer Fancoil Player...
Seite 128 MyHOMEServer1 Installationsanweisungen Etag... Wohnzimmer Ofen 0,4 Kw Nun kann der Benutzer den momentanen Verbrauch anzeigen lassen...
Seite 129: Gegenstand „Zone Der Alarmanlage
MyHOMEServer1 Installationsanweisungen Gegenstand „Zone der Alarmanlage” Wenn dem Gegenstand „Zone der Alarmanlage” eine Zone zugeordnet wird, kann der Benutzer diese Zone durch die Alarmanlage abdecken oder sie von der Alarmanlage ausschließen. Erdgeschoss Etag... Küche Etag... Küche Gegenstand hinzufügen Licht Rollladen Thermostat Küche Handtuchwärmer...
Seite 130 MyHOMEServer1 Installationsanweisungen Etag... Küche Etag... Küche Zone auswählen Suche mit Name IR Küche Löschen Gegenstand herstellen Speichern IR Wohnzimmer IR Garten IR Box Sicherheitszonenobjekt Erdgeschoss - Küche Kont Fenster Zimmer Name des Kont Fenster Küche Die Steuerungen für dieses Zimmer Die Steuerungen für dieses Zimmer Gegenstands und die entsprechenden Konfigurationen...
Seite 131: Szenen
MyHOMEServer1 Installationsanweisungen Szenen Ein Szenario erstellen, In diesem Abschnitt können Sie die nach Bedarf erstellten Szenarien selbstständig neu erstellen und verwalten. bedeutet mehrere Vorrichtungen des Hauses gleichzeitig und auf einfache Weise über eine einzige Steuerung steuern. Sie können ein Szenario sofort oder automatisch durchführen, nur wenn die von Ihnen voreingegebenen Bedingungen erfüllt sind.
Seite 132: Eines Szenario Erstellen
MyHOMEServer1 Installationsanweisungen Eines Szenario erstellen Um ein Szenario zu erstellen: Das Szenario benennen und es durch ein Bild identifizieren Eine oder mehrere Aktionen einfügen, die die im Zimmer vorhandenen Gegenstände nach Aktivieren des Szenarios durchführen sollen (z.B. Küchenlicht einschalten) Eine Aktion der Alarmanlage einfügen (z.B.
Seite 133 MyHOMEServer1 Installationsanweisungen Szenen Szenen Löschen Neues Szenario Weiter Name des Szenarios Neue Reihen von Vorgängen erstellen, die manuell oder automatisch gestartet werden sollen Hinzufügen Ein Bild für das Szenario wählen Bildfavoriten Bild aufnehmen Bildliste Schließen Favorieten Home Szenen Andere Favorieten Home Szenen Systeme...
Seite 134 MyHOMEServer1 Installationsanweisungen Zurü... Beenden Zurü... Beenden Zurü... Beenden Zimmer Küche chzuführende Aktionen chzuführende Aktionen chzuführende Aktionen Licht Küche 1 Licht Küche 2 Rollladen Küche 1 Smart TV Küche 1 Gegenstände einrichten, Gegenstände einrichten, Gegenstände einrichten, Zone Erdgeschoss die nach Aktivieren des Szenarios die nach Aktivieren des Szenarios die nach Aktivieren des Szenarios Schalter Küche 1...
Seite 135 MyHOMEServer1 Installationsanweisungen Aktionen der Alarmanlage Geben Sie nun eine Aktion der Alarmanlage ein Zurü... Beenden Zurü... Beenden Zurü... Beenden chzuführende Aktionen chzuführende Aktionen chzuführende Aktionen Rollladen Küche 1 Stopp Rollladen Küche 1 Stopp Rollladen Küche 1 Stopp Add an action Object Waiting time Push notification...
Seite 136: Berühren, Um Zu Beenden
MyHOMEServer1 Installationsanweisungen Zurü... Beenden Zurü... Beenden chzuführende Aktionen chzuführende Aktionen Rollladen Küche 1 Stopp Rollladen Küche 1 Stopp Umfang innen Bewaffnet Umfang innen Löschen Aktion hinzufügen Aktion hinzufügen 19. Benutzercode eingeben 20. Berühren, um zu bestätigen. 21. Berühren, um die Aktion des Bereichs zu ändern (Default Einschalten) Zurü...
Seite 137 MyHOMEServer1 Installationsanweisungen Schaltszenarien Zurü... Beenden Zurü... Beenden chzuführende Aktionen chzuführende Aktionen Rollladen Küche 1 Stopp Rollladen Küche 1 Stopp Bewaffnung szenen Sicherheitssystem schutzklasse Unscharf Das System muss Ihren Code speichern, um die Szene zu aktivieren. Ganze Anlage einschalten Diese Operation kann die Sicherheitsstufe Ihrer Einbruchmeldeanlage senken: Sind Sie damit Nacht einschalten einverstanden?
Seite 138 MyHOMEServer1 Installationsanweisungen Sonderaktionen Durch das Einrichten dieser Aktionen, können Sie die Durchführung des Szenarios verzögern und/ oder sich die Durchführung bestätigen lassen Die Wartezeit eingeben, die vergehen soll bevor die nachfolgenden Warten Steuerungen durchgeführt werden Mail senden Nach der Durchführung des Szenarios, automatisch eine Mail senden Nach der Durchführung der Aktionen oder des gesamten Szenarios, automatisch eine Push-Meldung an die Smartphones senden.
Seite 139 MyHOMEServer1 Installationsanweisungen Zurü... Beenden Zurü... Beenden chzuführende Aktionen chzuführende Aktionen Rollladen Küche 1 Stopp Rollladen Küche 1 Stopp Ganze Anlage einschalten Ganze Anlage einschalten 1 min : 30 sec 1 min : 30 sec Aktion hinzufügen Rollladen Küche 2 100 % Rollladen Küche 2 100 % Gegenstand...
Seite 140 MyHOMEServer1 Installationsanweisungen Zurü... Beenden Zurü... Beenden chzuführende Aktionen chzuführende Aktionen Push-Meldung senden Rollladen Küche 1 Stopp Rollladen Küche 1 Stopp Szenario durchgeführt Ganze Anlage einschalten Inserimento totale 1 min : 30 sec 1 min : 30 sec Rollladen Küche 2 100 % Rollladen Küche 2 100 %...
Seite 141: Ein Szenario Durchführen
MyHOMEServer1 Installationsanweisungen Ein Szenario durchführen Nachdem ein Szenario erstellt worden ist, können Sie es direkt von der Seite der Szenarien durchführen oder nach bestimmten Ereignissen und nur wenn bestimmte Bedingungen gegeben sind, automatisch durchführen. Direkte Durchführung Szenen Szenen Szenario durchführen Wollen Sie Tag aktivieren? Starten Löschen...
Seite 142: Bedingt Durchführung Beim Start
MyHOMEServer1 Installationsanweisungen Bedingt Durchführung beim Start Szenen Szenen Beenden Startereignisse Startereignisse Ändern Keine Startbedingungen für dieses Szenario Wenn nur Bedingungen Vervielfältigen Teilen Löschen Löschen Bedingung hinzufügen Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Andere 1. Berühren, um das Fenster der Szenario-Änderung abzurufen 2.
Seite 143 MyHOMEServer1 Installationsanweisungen Taste Durch Einrichten dieser Bedingung, können Sie ein Szenario durch Drücken der Taste an der Anlage aktivieren Beenden Beenden rtereignisse rtereignisse Startbedingungen Taste Gegenstände Keine Startbedingungen Keine Startbedingungen für dieses Szenario für dieses Szenario Taste Wetterprognose Position Keine zugeordnete Steuerung/Eingang Datum und Uhrzeit Sicherheitssystem...
Seite 144 MyHOMEServer1 Installationsanweisungen Beenden Beenden rtereignisse rtereignisse Taste Keine Startbedingungen für dieses Szenario Taste H4652/2 - ID:B475CE - Taste 2 Kein Etikett Bestätigen Löschen Bedingung hinzufügen Bedingung hinzufügen 10. Berühren, um die Bedingung zu speichern 11. Die Bedingung ist nun eingerichtet Anmerkung: Die im Szenario eingegebenen Aktionen der Alarmanlage werden durchführt, ohne dass der Benutzercode verlangt wird.
Seite 145: Die Bedingung Ist Nun Eingerichtet
MyHOMEServer1 Installationsanweisungen Gegenstände Durch Einrichten dieser Bedingung, können Sie ein Szenario aktivieren, wenn ein Gegenstand des Zimmers eine vorgegebene Bedingung erfüllt. Für jeden Gegenstandstyp können Sie können Sie einen typischen Status wählen, der das Szenario aktivieren wird. Beenden Beenden rtereignisse rtereignisse Beenden rtereignisse...
Seite 146 MyHOMEServer1 Installationsanweisungen Für jeden Gegenstand stehen eine Reihe von Parametern zur Verfügung, deren Kombination den Status bestimmen, der das Szenario aktivieren wird. GEGENSTAND BEDINGUNG DAS SZENARIO STARTET WENN... Das Licht ist eingeschaltet gleich Das Licht ist ausgeschaltet LICHT ON/OFF Das Licht ist ausgeschaltet ungleich Das Licht ist eingeschaltet Das einstellbare Licht ist eingeschaltet...
Seite 147 MyHOMEServer1 Installationsanweisungen GEGENSTAND BEDINGUNG DAS SZENARIO STARTET WENN... il termostato è spento der Thermostat ist auf den Heizen-Modus geschaltet warm gleich kalt der Thermostat ist auf den Kühlen-Modus geschaltet auto il termostato è in modalità automatico il termostato è acceso Modus der Thermostat ist ausgeschaltet oder auf Modus warm...
Seite 148 MyHOMEServer1 Installationsanweisungen GEGENSTAND BEDINGUNG DAS SZENARIO STARTET WENN... der Lüfter des Fancoils ist auf Stufe 1 gleich der Lüfter des Fancoils ist auf Stufe 2 der Lüfter des Fancoils ist auf Stufe 3 Leistung der Lüfter des Fancoils ist auf Stufe 1 ungleich der Lüfter des Fancoils ist auf Stufe 2 der Lüfter des Fancoils ist auf Stufe 3...
Seite 149 MyHOMEServer1 Installationsanweisungen Wetterprognose Durch Einrichten dieser Bedingung, können Sie ein Szenario aktivieren, wenn sich einige Wetterbedingungen ereignen, die von Meteo Online mitgeteilt werden (www.wunderground.com). Sie können diese Bedingung nur verwenden, wenn der Administrator zuvor die Anmeldung für den Dienst vorgenommen und den gewünschten Ort eingegeben hat. Beenden Beenden rtereignisse...
Seite 150 MyHOMEServer1 Installationsanweisungen Beenden Beenden Wetterprognose Schließen rtereignisse rtereignisse Roma Temperatur höher als 20° 24 ° Keine Startbedingungen Wetterprognose: heiter für dieses Szenario Windgeschwindigkeit: 0 km/h Feuchtigkeit: 62% Sonnenaufgang: 5:52 AM Sonnenuntergang: 21:8 PM Bedingung hinzufügen 7. Die Bedingung ist eingerichtet 8.
Seite 151: Die Bedingung Ist Eingerichtet
MyHOMEServer1 Installationsanweisungen Position Durch Einrichten dieser Bedingung, können Sie ein Szenario je nach Ihrer Position zum MyHOMEServer1 aktivieren. Sie können beispielsweise das Szenario „Torlicht einschalten“ so einstellen, dass es aktiviert wird, wenn Sie sich dem Haus nähern und der Abstand zwischen Ihnen und dem MyHOMEServer1 weniger als 200 Meter beträgt.
Seite 152: Datum Und Uhrzeit
MyHOMEServer1 Installationsanweisungen Datum und Uhrzeit Durch Einrichten dieser Bedingung, können Sie ein Szenario zu einer bestimmten Uhrzeit und einem bestimmten Tag aktivieren. Beenden Beenden Beenden rtereignisse rtereignisse rtereignisse Zurück Datum und Uhrzeit Startbedingungen Jeden Montag Taste Jeden Dienstag Datum und Uhrzeit Gegenstände Keine Startbedingungen Keine Startbedingungen...
Seite 153 MyHOMEServer1 Installationsanweisungen Alarmanlage Indem Sie eine Bedingung eingeben, können Sie ein Szenario starten, wenn bestimmte Ereignisse an der Alarmanlage stattfinden. Insbesondere können Sie als Startbedingung ein Ereignis eingeben, das im Bereich stattfindet (z.B. Eingabe des Bereichs "Volumetrisch Tag") oder ein Schaltszenario durchführen lassen (z.B.
Seite 154 MyHOMEServer1 Installationsanweisungen Das Szenario wird aktiviert wenn: Ausschalten Der Bereich ist ausgeschaltet Ausgang Die Zeit des Ausgangs in einem am Ausgang verzögerten Bereich läuft ab Der Bereich ist eingeschaltet (falls Verzögerungszeiten eingegeben sind, wird er nach Ablauf Eingeschaltet aller Verzögerungszeiten eingeschaltet) Voralarm Die Zeit des Eingangs in einem am Eingang verzögerten Bereich läuft ab Alarm...
Seite 155 MyHOMEServer1 Installationsanweisungen Bedingt Durchführung „Nur wenn“ Bedingt Sie können neben der Startbedingung eine weitere Bedingung eingeben (siehe Durchführung beim Start). Diese Bedingung bewirkt, dass das Szenario nur dann startet, wenn sie erfüllt ist. Die verfügbaren Bedingungen sind: Objekte, Wetter, Zeit, Überwachungssystem. „Bedingt Durchführung beim Start“...
Seite 156: Ein Szenario Verwalten
MyHOMEServer1 Installationsanweisungen Ein Szenario verwalten Über das entsprechende Fenster, können Sie die erstellten Szenarien ändern, vervielfältigen, mit anderen teilen oder löschen Szenen Favorieten Home Szenen Systeme Andere A. Szenario B. Visuelle Anzeige der Art der Aktivierungsbedingung Druck einer Taste Abstand vom MyHOMEServer1 Status der Gegenstände Datum und Uhrzeit einplanen (z.B.
Seite 157 MyHOMEServer1 Installationsanweisungen Ein Szenario vervielfältigen Wenn Sie die Struktur eines Szenario kopieren und nur einige Einzelheiten ändern möchten, können Sie die Funktion der Vervielfältigung nutzen Szenen Szenen Szenen Weiter Löschen Name Nacht des Szenarios Startereignisse Ändern Wenn nur Bedingungen Vervielfältigen Teilen Löschen Löschen...
Seite 158 MyHOMEServer1 Installationsanweisungen Szenen Szenen Szenen Nacht Nacht Nacht Nacht Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Systeme Andere Favorieten Home Szenen Systeme Andere 9. Wenn Sie ein Szenario verschieben möchten, berühren und gedrückt halten, bis das Bild verdunkelt 10. Das Symbol noch gedrückt hallten und das Szenario in eine neue Position ziehen und ablegen Eines Szenario löschen Szenen Szenen...
Seite 159: Ein Szenario Mit Anderen Teilen
MyHOMEServer1 Installationsanweisungen Ein Szenario mit anderen teilen Sie können die erstellten Szenarien mit anderen teilen Szenen Szenen Szenen Startereignisse Ändern Wenn nur Bedingungen Vervielfältigen Szenario, teilen mit Teilen NEIN J.Smith@BTicino.com Löschen Teilen Löschen Löschen Favorieten Home Szenen Andere Favorieten Home Szenen Andere Favorieten...
Seite 160: Meine Favoriten
In diese Seite können Sie für einen schnellen Gebrauch, gewöhnlich gebrauchte Gegenstände, Szenarien und allgemeine Steuerungen einfügen. Erdgeschoss Meine Favoriten Meine Favoriten Allgemein Lichter Allgemein Lichter Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Allgemein Rollläden Allgemein Rollläden Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Küche Favoriten hinzufügen...
Seite 161: Ein Szenario Zu Den Favoriten Hinzufügen
Installationsanweisungen Meine Favoriten Meine Favoriten Erdgeschoss Küche Allgemein Lichter Allgemein Lichter Licht Küche 1 Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Allgemein Rollläden Allgemein Rollläden Licht Küche 2 Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Licht Küche 1 Rollladen Küche 1...
Seite 162: Eine Steuerung Zu Den Favoriten Hinzufügen
MyHOMEServer1 Installationsanweisungen Meine Favoriten Meine Favoriten Allgemein Lichter Allgemein Lichter Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Allgemein Rollläden Allgemein Rollläden Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Licht Küche 1 Licht Küche 1 Erdgeschoss - Küche Erdgeschoss - Küche...
Seite 163: Systeme
MyHOMEServer1 Installationsanweisungen Systeme Wenn Sie auf dieses Symbol tippen, haben Sie Zugriff auf die Abschnitte mit den Funktionen und Einstellungen der Alarmanlage und der Temperaturregelung. In diesem Abschnitt können Sie den Zustand der Alarmanlage, die aufgetretenen Störungen, Alarmanlage den Zustand anzeigen lassen, Bereiche und die Alarmanlage durch die Schaltszenarien einschalten Auf dieser Seite können Sie den Zustand des Systems und der einzelnen Zonen sowie die Betriebsart und...
Seite 164: Alarmanlage
MyHOMEServer1 Installationsanweisungen Alarmanlage In diesem Abschnitt können Sie den Zustand der Alarmanlage, die aufgetretenen Störungen, den Zustand anzeigen lassen, Bereiche und die Alarmanlage durch die Schaltszenarien einschalten. Anmerkung: Diese Funktion ist nur vorhanden, wenn Sie eine Alarmanlage BTicino (Alarmzentrale 4200, 4201, 4203) besitzen, und wenn Ihr Installateur die Verbindung mit der Zentrale durch die vorgesehene Prozedur hergestellt hat Erdgeschoss Sicherheitssystem...
Seite 165: Störungen
MyHOMEServer1 Installationsanweisungen Störungen In dieser Seite können Sie die im System aufgetretenen Störungen anzeigen lassen. Sicherheitssystem Back Fehler Unscharf Ethernet-Ausfall Voll entwaffnete Kein Problem gefunden Fehler Panel tamper Fehler gefunden Ausgabe gefunden Stromversorgung getrennt oder Trennwände abwesend Keine aktiven Partitionen Kein Problem gefunden Periphere status Kein Problem gefunden...
Seite 166: Bereiche
MyHOMEServer1 Installationsanweisungen Bereiche In dieser Seite können Sie die Bereich Ihrer Alarmanlage anzeigen lassen und einschaltet, ohne Schaltszenarien zu verwenden. Sicherheitssystem Back Trennwände Unscharf Umfang innen Voll entwaffnete Fehler Umfang außen Keine Fehler erkannt Trennwände Volumetrisch Tag Keine aktiven Partitionen Volumetrisch Nacht Unscharf Volumetrisch außen...
Seite 167: Temperaturregelungssystem
MyHOMEServer1 Installationsanweisungen Temperaturregelungssystem Auf dieser Seite können Sie den Zustand des Systems und der einzelnen Zonen sowie die Betriebsart und die Parameter der verschiedenen Betriebsarten einstellen. Piano terra Temperaturregelung Cucina Thermostat Schlafzimmer 20.0 °C 21.0 °C Arbeitswoche 00:00 Thermostat Schlafzimmer 24.0 °C 23.0 °C Handbuch...
Seite 168: Die Nutzung Der Objekte Ist Im Benutzerhandbuch Näher Beschrieben
MyHOMEServer1 Installationsanweisungen Status des Gegenstands Thermostat Küche 20.0 °C 21.0 °C Arbeitswoche 00:00 A. Name des Gegenstands B. Gemessene Temperatur (wenn sie nicht sichtbar ist, siehe Abschnitt Allgemeine Konfigurationen). Im Falle von Fancoil Handtuchwärmern erscheint das Symbol, das sie repräsentiert. C.
Seite 169: Betriebsmodus Der Anlage
MyHOMEServer1 Installationsanweisungen Betriebsmodus der Anlage In diesem Abschnitt können Sie den Betriebsmodus Ihrer Anlage von Heizen auf Kühlen umschalten und umgekehrt. Temperaturregelung Zurü... Modus Zurü... Modus Wechsel der Jahreszeit Wechsel der Jahreszeit Wechsel der Jahreszeit Thermostat Schlafzimmer 20.0 °C 21.0 °C Arbeitswoche 00:00 Ändern Sie die...
Seite 170: Die Parameter Des Betriebsmodus Einstellen
MyHOMEServer1 Installationsanweisungen Die Parameter des Betriebsmodus einstellen In diesem Abschnitt können Sie die Temperatursollwerte für den Wochenmodus und die Parameter für den einfachen Modus und den Wochenmodus einstellen. Temperaturregelung Zurü... Modus Temperatureinstellungen Einfacher Modus Wochenmodus Thermostat Schlafzimmer 20.0 °C 21.0 °C Arbeitswoche 00:00 Thermostat Schlafzimmer...
Seite 171: Sollwerttemperatur Und Einstellung Der Maßeinheit
MyHOMEServer1 Installationsanweisungen Sollwerttemperatur und Einstellung der Maßeinheit In diesem Abschnitt können Sie die Temperaturen und die Maßeinheit der Sollwerte Komfort, Eco und Nacht ändern. Sie können auch eigene Sollwerte erstellen (maximal 3). Die Sollwerte werden in der Wochenprogrammierung verwendet. Zurü... Modus Zurü...
Seite 172: Einstellungen Nach Wunsch Erstellen
MyHOMEServer1 Installationsanweisungen Einstellungen nach Wunsch erstellen Zurü... Modus Zurü... Modus Temperaturen für Programme verfügbar Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Programmtemperatur Speichern Wochenmodus Wochenmodus Verwalten der Temperaturen, die in den Programmen verwendet werden können Programmtemperatur verwalten 20.0 Komfort °C Temperatur Programmname nach Wunsch...
Seite 173: Die Nach Wunsch Erstellte Einstellung Löschen
MyHOMEServer1 Installationsanweisungen Die nach Wunsch erstellte Einstellung löschen Zurü... Modus Zurü... Modus Temperaturen für Programme verfügbar Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Programmtemperatur Speichern Verwalten der Temperaturen, die in den Programmen verwendet werden können Wochenmodus Wochenmodus Programmtemperatur 20.0 verwalten Komfort °C 18.0...
Seite 174: Den Einfachen Modus Einstellen
MyHOMEServer1 Installationsanweisungen Den einfachen Modus einstellen In diesem Abschnitt können Sie die Parameter des einfachen Modus einstellen. Welche Parameter Sie einstellen können, hängt insbesondere vom Typ des zu programmierenden Gerätes ab: Zurü... Modus Temperatureinstellungen Einfacher Modus Einfache Programme Wochenmodus Verwalten Sie die einfachen Thermoregulationsprogramme Temperaturregelung Leistungssteuerung...
Seite 175: Einfacher Modus Temperaturregelung
MyHOMEServer1 Installationsanweisungen Einfacher Modus Temperaturregelung Mit dieser Programmierung können Sie einen Sollwert für den Tag und einen für die Nacht einstellen. Auf diese Weise können Sie die Temperatur Ihres Hauses während aller 24 Stunden automatisch anpassen. Im unten stehenden Beispiel möchten wir eine Temperatur von 20 Grad für den Tag und 18 Grad für die Nacht einstellen.
Seite 176: Einfacher Modus Leistungssteuerung
MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Einfacher Modus für die Temperaturkontrolle Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Start 08:30 Täglicher Start 21.0 Temperatur Einfacher Modus für die °C Temperaturkontrolle 19.5 20.0 20.5 21.0 ° C 21.5 ° F 22.0 22.5 Start...
Seite 177 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Einfacher Modus für die Leistungssteuerung Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Start 06:00 Tägliche Energie Power Einschalten Einfacher Modus für die Leistungssteuerung Ausschalten Einschalten Start 07:00 Temperatur Ausschalten Löschen Speichern Schließen 5. Einschalten wählen 6.
Seite 178: Einfacher Modus Zur Steuerung Der Lüftergeschwindigkeit
MyHOMEServer1 Installationsanweisungen Einfacher Modus zur Steuerung der Lüftergeschwindigkeit Durch diese Programmierung haben Sie die Möglichkeit, das Ein- und Ausschalten eines Fancoils zu einem bestimmten Zeitpunkt einzustellen und die Lüftergeschwindigkeit zu regeln. Im unten stehenden Beispiel möchten wir den Fancoil so einstellen, dass er für einen bestimmten Zeitraum eingeschaltet wird. Zurü...
Seite 179 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Zurü... Modus Einfacher Modus zur Steuerung der Temperatureinstellungen Temperatureinstellungen Temperatureinstellungen Lüftergeschwindigkeit Einfacher Modus Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Wochenmodus Start 18:00 Tägliche Energie Tägliche Lüftergeschwindigkeit Einfacher Modus für die Einfacher Modus zur Steuerung der Lüfterge- Power Einschalten Leistungssteuerung...
Seite 180: Wochenmodus-Programme Erstellen
MyHOMEServer1 Installationsanweisungen Wochenmodus-Programme erstellen In diesem Abschnitt können Sie die gleichen Parameter wie im einfachen Modus einstellen, jedoch mit dem Vorteil, dass Sie die Programmierung für die ganze Woche durchführen können. Wochenmodus Temperaturregelung Mit dieser Programmierung können Sie je nach Uhrzeit und Wochentag, eine unterschiedliche Temperatur einstellen.
Seite 181 MyHOMEServer1 Installationsanweisungen Während des Wochenendes (Samstag und Sonntag) 00:00 08:00 Comfort...
Seite 182 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Übersicht Wochenprogramme Temperatureinstellungen Temperatureinstellungen Keine Wochenkonfiguration Montag Einfacher Modus Einfacher Modus gefunden Löschen Wochenprogramm Speichern Keine Wochenkonfiguration Dienstag Wochenmodus Wochenmodus gefunden Keine Wochenkonfiguration Mittwo... gefunden Wochenprogramm verwalten Keine Wochenkonfiguration Donner... gefunden Programmname Arbeitswoche Keine Wochenkonfiguration Freitag gefunden Programmtyp...
Seite 183 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Zeitfenster auswählen Neuer Zeitplan für Dienstag Neuen Zeitplan für Dienstag hinzufügen Start 00:00 Temperatur Speichern Löschen Schließen 7. Durchsuchen, um die Uhrzeit einzugeben 8. Berühren, um zu bestätigen. 9.
Seite 184 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Zeitplan für Dienstag Einfacher Modus Einfacher Modus Stunde Name Temperat... Zeitplan für Dienstag Wochenmodus Wochenmodus 00:00 18.0 °C Stunde Name Temperat... 00:00 18.0 °C 08:00 Komfort 20.0 °C 09:00 18.0 °C 19:30 Komfort 20.0 °C Entfernen...
Seite 185: Berühren, Um Die Programmierung Zu Speichern
MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Wochenprogramm Speichern Wochenmodus Wochenmodus Wochenprogramme Wochenprogramm verwalten Programmname Arbeitswoche Verwalten der Wochenprogramme für Temperaturregelung Programmtyp Temperaturreg... Arbeitswoche Wöchentliche Konfiguration Hinzufügen Schließen 17. Berühren, um die Programmierung zu speichern 18.
Seite 186 MyHOMEServer1 Installationsanweisungen Wochenmodus Leistungssteuerung Durch diese Programmierung haben Sie die Möglichkeit, den Handtuchwärmer zu einem bestimmten Zeitpunkt einzuschalten. Im nachstehenden Beispiel werden einige Einstellungen vorgenommen: Während der Woche (von montags bis freitags) 19:00 20:00...
Seite 187 MyHOMEServer1 Installationsanweisungen Während des Wochenendes (Samstag und Sonntag) 21:00 22:00...
Seite 188 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Wochenprogramm Speichern Wochenmodus Wochenmodus Wochenprogramme Wochenprogramm verwalten Komfort Programmname Badezimmer Verwalten der Wochenprogramme für Temperaturregelung Controllo di Programmtyp potenza Arbeitswoche Wöchentliche Konfiguration Hinzufügen Schließen 1. Berühren, um eine Programmierung hinzuzufügen 2.
Seite 189 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Wochenmodus Zeitfenster auswählen Seleziona lo stato di alimentazione Neuer Zeitplan für Dienstag Neuer Zeitplan für Dienstag Neuen Zeitplan für Dienstag hinzufügen Ausschalten Start 19:00...
Seite 190: Berühren, Um Zu Schließen
MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Zeitplan für Dienstag Stunde Power Neuen Zeitplan für Dienstag hinzufügen 19:00 Avvensione Start 20:00 20:00 Ausschalten Power Soegni Speichern Entfernen Hinzufügen Schließen Schließen 16. Berühren, um zu speichern 17.
Seite 191 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Wochenprogramm Speichern Wochenmodus Wochenmodus Wochenprogramme Wochenprogramm verwalten Verwalten der Wochenprogramme für Temperaturregelung Komfort Programmname Badezimmer Controllo di Arbeitswoche Programmtyp potenza Komfort Badezimmer Wöchentliche Konfiguration Hinzufügen Schließen 20. Berühren, um die Programmierung zu speichern 21.
Seite 192: Wochenmodus Zur Steuerung Der Lüftergeschwindigkeit
MyHOMEServer1 Installationsanweisungen Wochenmodus zur Steuerung der Lüftergeschwindigkeit Durch diese Programmierung haben Sie die Möglichkeit, das Einschalten des Fancoils zu einem bestimmten Zeitpunkt einzustellen und die Lüftergeschwindigkeit zu regeln. Im nachstehenden Beispiel werden einige Einstellungen vorgenommen: Jeden Tag der Woche 21:00 01:00 03:00...
Seite 193 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Wochenprogramm Speichern Wochenmodus Wochenmodus Wochenprogramme Wochenprogramm verwalten Verwalten der Wochenprogramme für Temperaturregelung Programmname Komfort Nacht Controllo di Arbeitswoche Programmtyp velocità Komfort Badezimmer Wöchentliche Konfiguration Hinzufügen Schließen 1. Berühren, um eine Programmierung hinzuzufügen 2.
Seite 194 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Wochenmodus Neuen Zeitplan für Dienstag hinzufügen Zeitfenster auswählen Seleziona lo stato di alimentazione Neuer Zeitplan für Dienstag Neuer Zeitplan für Dienstag Start 21:00 Ausschalten...
Seite 195: Berühren, Um Das Zweite Und Dritte Zeitfenster Hinzuzufügen
MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Zeitplan für Dienstag Stunde Power Velocità della... 01:00 Einschalten Velocità 1 Zeitplan für Dienstag 03:00 Ausschalten Velocità 1 Stunde Power Velocità della... 21:00 Einschalten Velocità 3 21:00 Einschalten Velocità...
Seite 196 MyHOMEServer1 Installationsanweisungen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Einfacher Modus Einfacher Modus Löschen Wochenprogramm Speichern Wochenprogramme Wochenmodus Wochenmodus Verwalten der Wochenprogramme für Wochenprogramm verwalten Temperaturregelung Arbeitswoche Programmname Komfort Nacht Controllo di Komfort Badezimmer Programmtyp velocità Komfort Nacht Wöchentliche Konfiguration Hinzufügen Schließen 20.
Seite 197: Ein Wochenprogramm Clonen
MyHOMEServer1 Installationsanweisungen Ein Wochenprogramm clonen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Löschen Wochenprogramm Speichern Einfacher Modus Einfacher Modus Wochenprogramme Wochenmodus Wochenmodus Wochenprogramm verwalten Verwalten der Wochenprogramme für Temperaturregelung Programmname Arbeitswoche Arbeitswoche Temperaturreg... Programmtyp Komfort Badezimmer Wöchentliche Konfiguration Komfort Nacht Wochenprogramm kopieren Hinzufügen Wochenprogramm entfernen Schließen...
Seite 198: Ein Wochenprogramm Löschen
MyHOMEServer1 Installationsanweisungen Ein Wochenprogramm löschen Zurü... Modus Zurü... Modus Temperatureinstellungen Temperatureinstellungen Löschen Wochenprogramm Speichern Wochenprogramme Einfacher Modus Einfacher Modus Wochenmodus Wochenmodus Verwalten der Wochenprogramme für Wochenprogramm verwalten Temperaturregelung Arbeitswoche Arbeitswoche Programmname Kopie Komfort Badezimmer Temperaturreg... Programmtyp Komfort Nacht Wöchentliche Konfiguration Arbeitswoche Kopie Wochenprogramm kopieren Hinzufügen...
Seite 199: Ein Zeitfenster Löschen
MyHOMEServer1 Installationsanweisungen Ein Zeitfenster löschen Zurü... Modus Zurü... Modus Zurü... Modus Übersicht Wochenprogramme Temperatureinstellungen Temperatureinstellungen Temperatureinstellungen Löschen Wochenprogramm Speichern Montag Einfacher Modus Einfacher Modus Einfacher Modus Wochenprogramme Dienstag Wochenmodus Wochenmodus Wochenmodus Wochenprogramm verwalten Mittwo... Verwalten der Wochenprogramme für Temperaturregelung Programmname Arbeitswoche Donner...
Seite 200: Einstellungen
MyHOMEServer1 Installationsanweisungen Einstellungen Die Seite enthält verschiedene Funktionen, um das System besser verwalten zu können. Erdgeschoss Andere Anlage prüfen Status der Komponenten kontrollieren an... Zuordnungen Alle Zuordnungen anzeigen Gruppen Steuerungen der Gruppe erstellen und verwalten Allgemeine Steuerungen Küche Allgemeine Steuerungen erstellen und verwalten System Allgemeine Informationen erhalten und änd...
Seite 201 MyHOMEServer1 Installationsanweisungen Status der Zuordnung der Gegenstände - Ganz neue Anlage Status Aktor Steuerung UP-Aktor Alle Kanäle werden Kanal des Aktors adressiert automatisch adressiert und physische Tasten, Keine Taste verwendet und können gleich die ihn steuern - siehe zugeordnet werden Anmerkung (1) Alle einem graphisch dargestellten Gegenstand...
Seite 202: Zugeordnet
MyHOMEServer1 Installationsanweisungen Anlage prüfen Zurü... ID 00D16020 F411/4 Etikett Aktor Lichter Badezimmer Ein Etikett eingeben, das die physische Position des Moduls der Anlage identifiziert. Status der Kanalzuordnung z.B. Schaltkasten 1 des Erdgeschosses Nicht zugeordnet Kanal 1 Nicht zugeordnet Zugeordnet Kanal 2 Nicht zugeordnet Kanal 3 Aktor Lichter Badezimmer...
Seite 203 MyHOMEServer1 Installationsanweisungen Zurü... Anlage prüfen 6 Gefundene Vorrichtungen 2 Aktoren 4 Steuerungen 0 UP-Aktor Anlage neu Löschen Weiter 0 anderer Typ abscannen Suche ID oder Modelle Um die ganze Anlage abzuscannen, den Code 3453 eingeben und Modell: F411/4, ID: 00D16020 "Weiter"...
Seite 204: Zuordnungen
MyHOMEServer1 Installationsanweisungen Zuordnungen Hiermit können die Zuordnungen zwischen graphisch dargestellte Gegenstände und Vorrichtungen der Anlage anzeigen lassen. Andere Zurü... Zuordnungen Anlage prüfen Suche Zuordnung Status der Komponenten kontrollieren an... Zuordnungen Gesteuerte Steckbuchse Badezimmer 1 Alle Zuordnungen anzeigen Erdgeschoss - Badezimmer Gruppen Gesteuerte Steckbuchse Badezimmer 2 Steuerungen der Gruppe erstellen und verwalten...
Seite 205: Zuordnungsfehler Korrigieren
MyHOMEServer1 Installationsanweisungen Zuordnungsfehler korrigieren Liegt ein Zuordnungsfehler vor (z. B. verwenden zwei Aktoren denselben Kanal), wird ein Fehlersymbol angezeigt. Durch diese Funktion werden Sie durch ein Tutorial geführt, um den Fehler zu identifizieren und zu beheben. Andere Zurü... Zuordnungen Anlage prüfen Suche Zuordnung Status der Komponenten kontrollieren an...
Seite 206 MyHOMEServer1 Installationsanweisungen Wiederholen Sie den Vorgang und geben Sie die richtigen Parameter ein, um den Fehler zu korrigieren. (In unserem Beispiel wurde der Fehler bei der Zuordnung des Aktors der Heizanlage gemacht) Zurü... Zuordnungen Suche Zuordnung Installationsassistent Zurück Weiter Heizung Gegenstand Thermostat Erste Etage - Doppelzimmer Gesteuerte Steckbuchse Badezimmer 2...
Seite 207: Kanal Wählen
MyHOMEServer1 Installationsanweisungen Es wird Ihnen eine Liste der kompatiblen Aktoren angeboten, die Sie dem Objekt zuordnen können. Identifizieren Sie den Aktor mit der ID-Nummer. Zurü... Zuordnungen Zurü... Zuordnungen Suche Zuordnung Suche Zuordnung Gegenstand Thermostat Gegenstand Thermostat Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Gesteuerte Steckbuchse Badezimmer 2 Gesteuerte Steckbuchse Badezimmer 2...
Seite 208: Berühren, Um Die Objekte Zu Konfigurieren
MyHOMEServer1 Installationsanweisungen Zurü... Zuordnungen Zurü... Zuordnungen Zurü... Zuordnungen Suche Zuordnung Suche Zuordnung Suche Zuordnung Installationsassistent Zurück Weiter Heizung Gegenstand Thermostat Gegenstand Thermostat Gegenstand Thermostat Gerät identifiziert für Heizaktoren Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Gesteuerte Steckbuchse Badezimmer 2 Gesteuerte Steckbuchse Badezimmer 2 Gesteuerte Steckbuchse Badezimmer 2...
Seite 209: Das Fehlersymbol Wird Nicht Mehr Angezeigt
MyHOMEServer1 Installationsanweisungen Zurü... Zuordnungen Zurü... Zuordnungen Suche Zuordnung Suche Zuordnung Installationsassistent Löschen Gegenstand herstellen Speichern Heizung Gegenstand Thermostat Gegenstand Thermostat Erste Etage - Doppelzimmer Erste Etage - Doppelzimmer Gesteuerte Steckbuchse Badezimmer 2 Gesteuerte Steckbuchse Badezimmer 2 Installationsassistent beendet Erdgeschoss - Badezimmer Erdgeschoss - Badezimmer Licht Küche 1 Licht Küche 1...
Seite 210: Gruppen
MyHOMEServer1 Installationsanweisungen Gruppen In diesem Abschnitt können Sie eine Gruppe von Aktoren erstellen, die über die Steuerung gesteuert werden. Diese Steuerung ist dann an den physischen Steuerungen aber nicht an der App vorhanden. Im dargestellten Beispiel werden eine Gruppe von 2 Aktoren und ein Steuerungspunkt hergestellt- Gruppen Andere...
Seite 211 MyHOMEServer1 Installationsanweisungen Gruppen Zurü... MyHOME Identifizierung Aktor/Ausgang oder Steuerung/Eingang Um den Aktor/Ausgang zu identifizieren, der der Gruppe 1 Typ Licht zugeordnet werden soll, eine beliebige Taste an Bord der Vorrichtung drücken Ich kann ... nicht drücken Schließen 8. Irgendeine Taste des Aktors der Anlage berühren ODER 8.
Seite 212: Am Ende Wird Folgendes Fenster Angezeigt
MyHOMEServer1 Installationsanweisungen Am Ende wird folgendes Fenster angezeigt: Gruppen Gruppen Zurü... Zurü... MyHOME MyHOME Löschen Speichern Neue Gruppe Neue Gruppe F411/4 - ID:00D16020 - Kanal 1 Kein Etikett Beschreibung hinzufügen F411/4 - ID:00D16020 - Kanal 2 Kein Etikett Zugeordnete H4652/2 - ID:00B475CE - Taste 1 Vorrichtungen Kein Etikett Vorrichtung hinzufüge...
Seite 213: Allgemeine Steuerungen
MyHOMEServer1 Installationsanweisungen Allgemeine Steuerungen In diesem Abschnitt können Sie eine oder mehrere physische Taste einer allgemeinen Steuerung oder den Rollläden zuordnen. Abgesehen von der physischen Taste aus, können Sie die Funktion auch über den graphisch dargestellten Gegenstand durchführen, der sich in der Seite der Favoriten befindet.
Seite 214 8. Berühren, um die Prozedur zu beenden 9. Drücken, um alle Lichter einzuschalten oder: Erdgeschoss Meine Favoriten Meine Favoriten Allgemein Lichter Allgemein Lichter Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Allgemein Rollläden Allgemein Rollläden Kompatibel mit BTicino-Legrand Komponenten Kompatibel mit BTicino-Legrand Komponenten Küche...
Seite 215: System
MyHOMEServer1 Installationsanweisungen System In diesem Abschnitt können Sie einige Informationen über MyHOMEServer1 und die App anzeigen lassen. Andere Andere Anlage prüfen Anlage prüfen Status der Komponenten kontrollieren an... Status der Komponenten kontrollieren an... Löschen System Speichern Zuordnungen Zuordnungen Alle Zuordnungen anzeigen Alle Zuordnungen anzeigen MyHOMEServer1 Gruppen...
Seite 216: Alarmanlage
MyHOMEServer1 Installationsanweisungen Alarmanlage In dieser Seite können Sie MyHOME_Up mit der Alarmanlage von BTicino verbinden Erdgeschoss Andere Andere Anlage prüfen Anlage prüfen Status der Komponenten kontrollieren an... Status der Komponenten kontrollieren an... Löschen Sicherheitssystem Speichern Zuordnungen Zuordnungen Alle Zuordnungen anzeigen Alle Zuordnungen anzeigen Benutzer und Passwort des Sicherheitssy- stems einfügen...
Seite 217: Alarmanlage Löschen
MyHOMEServer1 Installationsanweisungen Alarmanlage löschen Andere Andere Andere Anlage prüfen Anlage prüfen Anlage prüfen Status der Komponenten kontrollieren an... Status der Komponenten kontrollieren an... Status der Komponenten kontrollieren an... Löschen Sicherheitssystem Speichern Zuordnungen Zuordnungen Zuordnungen Alle Zuordnungen anzeigen Alle Zuordnungen anzeigen Alle Zuordnungen anzeigen Benutzer und Passwort des Sicherheitssy- stems einfügen...
Seite 218: Wetterprognose
MyHOMEServer1 Installationsanweisungen Wetterprognose In dieser Seite können Sie die Daten der Wetterprognose anzeigen lassen, den Dienst von Meteo Online aktivieren und die gewünschte Stadt eingeben Andere Andere Anlage prüfen Anlage prüfen Status der Komponenten kontrollieren an... Status der Komponenten kontrollieren an... Zuordnungen Zuordnungen Alle Zuordnungen anzeigen...
Seite 219 MyHOMEServer1 Installationsanweisungen 7. Berühren, um ein Konto zu erstellen. 8. Wenn Sie den Service für die kommerzielle Zwecke nutzen, geben Sie den Namen der Aktivität ein und wählen Sie den Typ aus dem Dropdown-Menü aus. 9. Bestätigen, um zu speichern. Anmerkung: Die oben beschriebene Operation ist optional 10.
Seite 220 MyHOMEServer1 Installationsanweisungen Andere Andere Anlage prüfen Anlage prüfen Status der Komponenten kontrollieren an... Status der Komponenten kontrollieren an... Zuordnungen Zuordnungen Alle Zuordnungen anzeigen Alle Zuordnungen anzeigen Gruppen Gruppen Steuerungen der Gruppe erstellen und verwalten Steuerungen der Gruppe erstellen und verwalten Wetterprognose aktivieren Attiva Löschen...
Seite 221: Ortung
MyHOMEServer1 Installationsanweisungen Ortung In dieser Seite können Sie die geographische Position des MyHOMEServer1 eingeben und dazu verwenden, um ein Szenario nach Ihrer Position zum MyHOMEServer1 zu aktivieren Andere Aktuelle Position Schließen Anlage prüfen Status der Komponenten kontrollieren an... Zuordnungen Alle Zuordnungen anzeigen Gruppen Steuerungen der Gruppe erstellen und verwalten Allgemeine Steuerungen...
Seite 222: Netzwerk
MyHOMEServer1 Installationsanweisungen Netzwerk In diesem Fenster können die Anschlussparameter des Netzes anzeigen lassen. Andere Andere Wetterprognose System Löschen Netzwerk Speichern Gewünschte Stadt eingeben Allgemeine Informationen erhalten und änd... Ortung System Sicherheit DHCP Geographische Position des M..eingeben Schließen Sie Sicherheitssystem MyHome_Up Netzwerk Wetterprognose IP-Adresse...
Seite 223: E-Mail
MyHOMEServer1 Installationsanweisungen E-Mail In dieser Seite können Sie die Parameter zur Konfiguration des Mail-Kontos einstellen, von die die Meldungen betreffend die Durchführung eines Szenario per Mail gesendet werden (siehe Sondergegenstand Mail senden). Andere Andere Wetterprognose Wetterprognose Gewünschte Stadt eingeben Gewünschte Stadt eingeben E-Mail Löschen Speichern...
Seite 224: Datum Und Uhrzeit
MyHOMEServer1 Installationsanweisungen Datum und Uhrzeit In dieser Seite können Sie das Datum und die Uhrzeit anzeigen und einstellen Andere Wetterprognose Gewünschte Stadt eingeben Ortung Geographische Position des M..eingeben Netzwerk Netzparameter einstellen E-Mail Parameter einrichten, um eine Mail zu senden Datum und Uhrzeit Imposta la data e l'ora di MyHOMESer...
Seite 225: Log Verwalten
MyHOMEServer1 Installationsanweisungen Andere Wetterprognose Gewünschte Stadt eingeben Datum und Uhrzeit Löschen Speichern Ortung Master Geographische Position des M..eingeben MyHOMEServer1 als Time Master einrichten Netzwerk Netzparameter einstellen Automatische E-Mail Parameter einrichten, um eine Mail zu senden NTP Server pool.ntp.org Datum und Uhrzeit Imposta la data e l'ora di MyHOMESer...
Seite 226: Allgemeine Konfigurationen
MyHOMEServer1 Installationsanweisungen Allgemeine Konfigurationen In dieser Seite können Sie eingeben, ob die gemessenen Temperaturen aller Thermostate und die Maßeinheit der Temperatur angezeigt werden sollen Andere Zurü... Globale Konfigurationen Wetterprognose Gewünschte Stadt eingeben Gemessene Ortung Gezeigt Temperatur Geographische Position des M..eingeben Gemessene Temperaturen aller Thermostate Netzwerk anzeigen oder ausblenden...
Seite 227 MyHOMEServer1 Installationsanweisungen Zurü... Globale Konfigurationen Zurü... Globale Konfigurationen Zurü... Globale Konfigurationen Gemessene Gemessene Gemessene Gezeigt Gezeigt Versteckt Temperatur Temperatur Temperatur Maßeinheit ändern Gemessene Temperaturen aller Thermostate Gemessene Temperaturen aller Thermostate Gemessene Temperaturen aller Thermostate Wenn Sie eine der folgenden Optionen anzeigen oder ausblenden anzeigen oder ausblenden anzeigen oder ausblenden...
Seite 228: Anlage Zurücksetzen
MyHOMEServer1 Installationsanweisungen Anlage zurücksetzen In diesem Fenster können Sie die werkseitigen Einstellungen des MyHOMEServer1 und/oder der an die Anlage angeschlossenen Vorrichtungen BTicino wieder herstellen. Andere Zurü... Reset Wetterprognose Gewünschte Stadt eingeben Nur Gateway zurücksetzen Ortung Geographische Position des M..eingeben Es werden die werkseitigen Einstellungen des Netzwerk Gateway MyHOMEServer1 wieder hergestellt;...
Seite 229: Ausloggen
MyHOMEServer1 Installationsanweisungen Ausloggen Mit dieser Funktion können Sie sich au Ihrem Konto ausloggen. Andere MyHOME_Up Wetterprognose Haus Gewünschte Stadt eingeben Zugriff mit PIN CODE Ortung Ferienhaus Geographische Position des M..eingeben Zugriff mit PIN CODE Netzwerk Netzparameter einstellen E-Mail Parameter einrichten, um eine Mail zu senden Datum und Uhrzeit Imposta la data e l'ora di MyHOMESer...
Seite 230: Wartung
MyHOMEServer1 Installationsanweisungen Wartung Sie können ein Backup der Informationen (Konfigurationen) vornehmen, die im MyHOMEServer1 gespeichert sind. Wir empfehlen es unbedingt, um die Anlage später warten zu können. http://192.168.0.158:3443/ 192.168.0.158:3443 1. In einen Browser, die IP-Adresse des MyHOMEServer1 eingeben und den Port 3443 (z.B. 192.168.0.158:3443) eingeben Um die IP-Dresse im Inneren des MyHOME_Up anzeigen zu lassen, „Sonstiges/Netzwerk“...
Seite 231 MyHOMEServer1 Installationsanweisungen http://192.168.0.158:3443/ 192.168.0.158:3443 DEVICE ID: 0000000 INSTALLER CODE: 00000000 DEVICE ID: 0000000 INSTALLER CODE: 00000000 2. Den INSTALLER CODE eingeben, der sich an der Frontseite der Vorrichtung befindet 3. Berühren, um zu bestätigen Es wird ein Fenster mit 3 Möglichkeiten angezeigt: http://192.168.0.158:3443/ 192.168.0.158:3443 A.
Seite 232: Was Tun Wenn
MyHOMEServer1 Installationsanweisungen Was tun wenn Wenn ich die Taste an einer zuvor konfigurierten Vorrichtung drücke, die dieselbe Funktion besitzt, wie die die eingestellt werden soll (z.B. Lichter). Es wird folgendes Fenster angezeigt: Haus Küche Hinweis Kanal 3 belegt. Wollen Sie die Zuordnung importieren? Löschen 1.
Seite 233: Es Wird Folgendes Fenster Angezeigt: Vorrichtung Im Physischen Modus Konfiguriert
MyHOMEServer1 Installationsanweisungen Wenn ich die Taste an einer zuvor konfigurierten Vorrichtung drücke, die eine andere Funktion besitzt, als die die eingestellt werden soll (z.B. Rollladen). Es wird folgendes Fenster angezeigt: Vorrichtung im physischen Modus konfiguriert Haus Küche Hinweis Kanal 3 belegt. Wollen Sie die Zuordnung importieren? Löschen 1.
Seite 234: Berühren, Um Zu Beenden Und Die Vorrichtung Zuzuordnen
MyHOMEServer1 Installationsanweisungen Wenn Sie eine Steuerung zuordnen und eine schon verwendete Taste wählen, wird folgendes Fenster angezeigt Haus Küche Hinweis Taste 1 belegt. Wollen Sie die Zuordnung überschreiben? Löschen 1. Berühren, um die Wahl zu bestätigen und die Zuordnung zu überschreiben 2.
Seite 235 MyHOMEServer1 Installationsanweisungen Wenn während der Herstellung einer Verbindung, Ihr MyHOMEServer1 nicht automatisch erfasst wird, müssen Sie die Adresse von Hand eingeben MyHOME_Up MyHOME_Up Löschen Verbindung herstellen Speichern Wenn Sie schon ein Konto haben, benennen Sie die Verbindung und geben Sie Ihre Zugangsdaten ein Name der Verbindung Verbindung mit Gateway Verbindung mit Gateway...
Seite 236: Die Ip-Adresse Ihres Myhomeserver1 Eingeben
MyHOMEServer1 Installationsanweisungen MyHOME_Up Löschen Verbindung herstellen Speichern Die Verbindung mit einem Code, ermöglicht den Zugriff nur von Ihrem Netz aus Name der Verbindung Verbindung mit Gateway MyHOME Up hinzufügen Hinzufügen PIN CODE IP-Adresse Seriell Wo finde ich den PIN CODE? > 6.
Seite 237: Berühren, Um Auf Das Vorhergehende Fenster Zurück Zu Springen
MyHOMEServer1 Installationsanweisungen Wenn während der Herstellung einer Verbindung, Ihr MyHOMEServer1 nicht erfasst wird, wird folgendes Fenster angezeigt: MyHOME_Up Anlage 1 Zugriff mit PIN CODE Hinweis Kein Gateway gefunden Schließen powered by ISAAC Prüfen Sie die Anschlüsse und/oder die WiFi-Verbindung, das Smartphone und den MyHOMEServer1, die beide mit demselben LAN-Netz verbunden sein müssen 1.
Seite 238 MyHOMEServer1 Installationsanweisungen Falls während des Abtastens und der automatischen Erfassung der angeschlossenen Vorrichtungen die maximale Zahl der über den Bus steuerbaren Vorrichtungen überschritten wird, erscheint folgende Nachricht: MyHOME_Up Haus Achtung! Caricamento struttura in corso, attendere... Maximale Anzahl der Bus-Geräte überschritten. Entfernen Sie die folgenden Module aus der Anlage und starten Sie das System neu ID: 00D1E6D2...
Seite 239 MyHOMEServer1 Installationsanweisungen Wenn Sie eine schon zugeordnete Sonde einem anderen Thermostat zuordnen, wird folgendes Fenster angezeigt Erst... Doppelzimmer Achtung Kanal 1 belegt. Wollen Sie die Zuordnung überschreiben? Löschen 1. Berühren, um die Wahl zu bestätigen und die Zuordnung zu überschreiben 2.
Seite 240 128, av. du Maréchal-de-Lattre-de-Tassigny Viale Borri, 231 87045 Limoges Cedex - France 21100 Varese www.legrand.com www.bticino.com Legrand SNC behält sich das Recht vor jederzeit den Inhalt der vorliegenden Veröffentlichung zu ändern und die vorgenommenen Änderung in beliebiger Form und Weise mitzuteilen.

LEGRAND bticino MyHOMEServer1 Installationsanweisungen

Quicklinks

Verwandte Anleitungen für LEGRAND bticino MyHOMEServer1

Inhaltszusammenfassung für LEGRAND bticino MyHOMEServer1

Inhaltsverzeichnis
