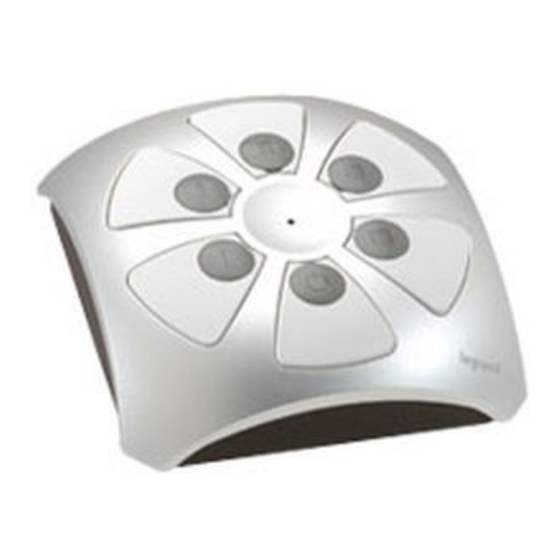

Interscénario mobile RF/IR
882 15
Caractéristiques
Radio
Alimentation
2 x 1,5V Type AAA (LR03)
Fréquence RF
868,3 Mhz
Portée
Environ 200 m. en champ libre
Température
Description
Boutons scénarios
rétro éclairés par
une led bleu
Respecter strictement
les conditions d'installation
et d'utilisation.
Infra rouge
36 kHz
5 m.
+ 5°C à + 45°C
Voyant LEARN
Touche LEARN
Boutons scénarios
rétro éclairés par
une led blanche
2
N° d'identification
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND 882 15
Inhaltszusammenfassung für LEGRAND 882 15
-
Seite 16: Technische Daten
Mobiler Funk/Infrarot-Szenarioschalter 882 15 Technische Daten Funk Infrarot Stromversorgung 2 x 1,5V Typ AAA (LR03) Funkfrequenz 868,3 Mhz 36 kHz Reichweite ca. 200 m im Freifeld 5 m. Temperatur + 5°C bis + 45°C Beschreibung LEARN-LED Szenariotasten 1 - 5... -
Seite 17: Funktionsweise
Funktionsweise Der Szenarioschalter in Form einer Tischfernbedienung dient der Steuerung über die sechs Tasten (I, II, III, IIII, IIIII, ) von Empfängermodulen, die ihnen beim Einlernen(1) zugeordnet wurden. Beim Drücken einer Taste blinkt diese während 5 Sekunden. Jede Taste kann wahlweise als Funk- oder Infrarotsender verwendet werden. Standardmäßig sind alle Tasten auf Funkübertragung eingestellt. -
Seite 18: Einlernen Der Teilnehmer
Legende Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode Die Leuchtdiode schnell ca.2Hz langsam ca.1Hz blitzt ca.5Hz erlischt Einlernen der Teilnehmer 1. Schritt : Einlernmodus aktivieren (auf dem Sensor) Die Lerntaste LEARN drücken Bedientaste drücken,die dem Aktor (Lernmodus aktivieren) zugeordnet werden soll 2. -
Seite 19: Löschen Aller Funktionszuordnungen
Löschen aller Funktionszuordnungen Alle eingelernten Zuordnungen einer Taste löschen Die Zuordnung ist gelöscht Die Lerntaste Die Bedientaste 10 Sekunden LEARN drücken lang gedrückt halten Gerät auf Werkseinstellung zurücksetzen Das Produkt kehrt zur Werkseinstellung zurück Die Lerntaste Die Lerntaste 10 Sekunden LEARN drücken lang gedrückt halten Achtung... - Seite 20 Fehlerursachen und Fehlerbehebung Fehler Ursache Fehlerbehebung Beim Einlernen am Empfänger Der Empfänger kann keinen Die nicht benötigten Szenarien leuchtet die Learn-LED des weiteren Sendeeinheiten löschen. Empfängers während 10 Sek. zugeordnet werden, sein auf. Speicherplatz ist voll. Das Drücken der Steuertaste löst Zu großer Abstand zwischen Eines der beiden Geräte dem kein schnelles Blinken am...
- Seite 51 Μην ανοίξετε τη συσκευή. λα τα προϊ ντα της Legrand πρέπει να ανοίγονται και να Do not open up the device. All Legrand products must be exclusively opened and repaired by personnel επισκευάζονται αποκλειστικά απ εκπαιδευµένο και εξουσιοδοτηµένο απ τη Legrand προσωπικ .
