Détecteur de mouvement sans fil
5 742 52
Ce produit est un accessoire connecté qui nécessite au préalable l'achat et l'installation du
pack de démarrage et module de prises, d'interrupteurs (avec option variateur) et/ou de
micromodules d'éclairage connectés Arteor with Netatmo.
Composition du pack :

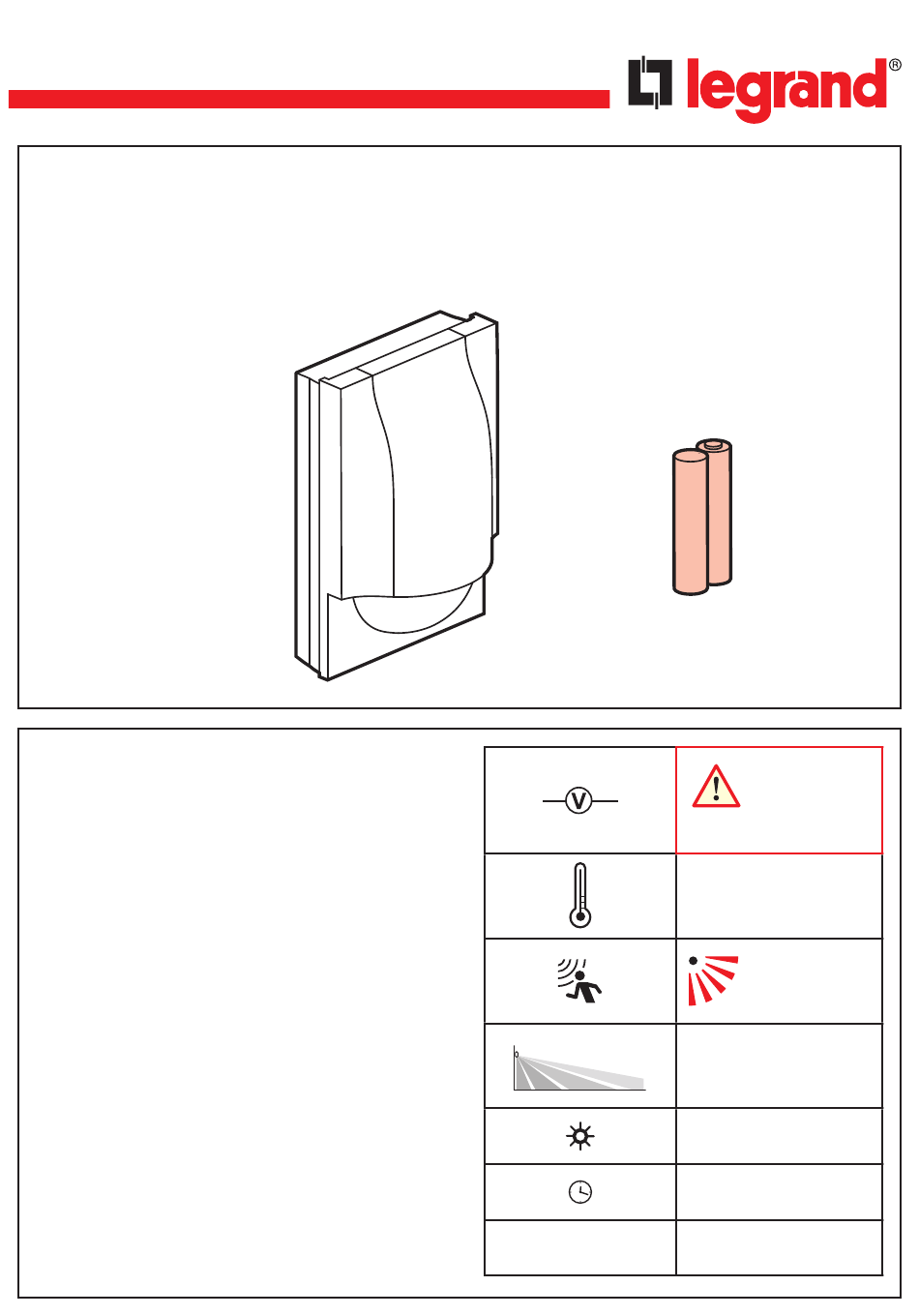

x1 Detecteur
de mouvement sans fil
Caractéristiques
Ce produit peut commander jusqu'à
20
interrupteurs
variateur),
des
d'éclairage, des sorties de câble et
des prises connectés «... with
Netatmo».
Bande de fréquences : 2,4 à 2,4835 Ghz
Niveau de puissance : < 100 mW
(avec
option
micromodules
x2 AA piles
2 x AA - 1.5 V
+ 5°C /+ 45°C
2 - 8 m
5 à 1000 LUX
de 15 s à 15 min
IP
44
PIR
