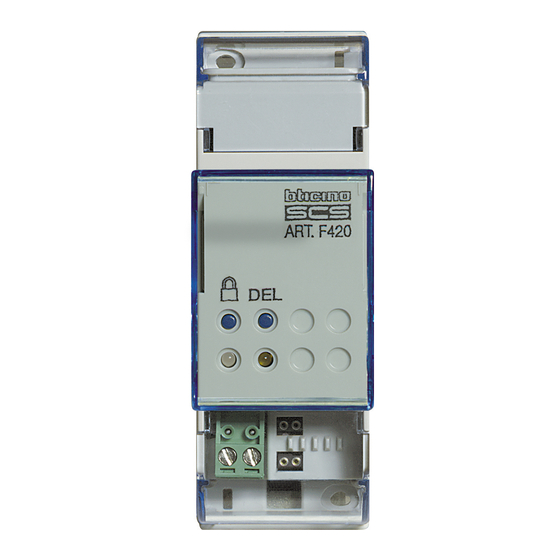

LEGRAND F420 Anleitung

Szen arienmodul
Beschreibung
Das Szenarienmodul speichert bis zu 16 My Home Szenarien
wobei in jeder einzelnen Szene bis zu 100 Befehle aus den
unterschiedlichen My Home Applikationen enthalten sein
können. Bei großen Anlagen mit mehreren Systemen arbei-
tet ein Szenarienmodul nur innerhalb eines Systems.
Auf der Frontseite befinden sich zwei Lerntasten samt zuge-
hörigen Status LED's. Die linke Taste ermöglicht das Sperren
der erstellten Szenarien und dient so als Schutz gegen ev.
Löschen oder Verändern. Die rechte Taste (DEL) ermöglicht
das Löschen sämtlichen Szenarien. Einzelne Szenarien
können über Bediengeräte (z.B. Szenarientaster) gelöscht,
festgelegt, oder verändert werden.
Technische Daten
Versorgung (BUS):
Betriebsspannung (SCS):
Stromaufnahme:
Betriebstemperatur:
Abmessungen
Breite: 2 TE DIN
27 Vdc
18 – 27 Vdc
20 mA
0 – 40 °C
MQ00067-d-DE
DEL
6
5
4

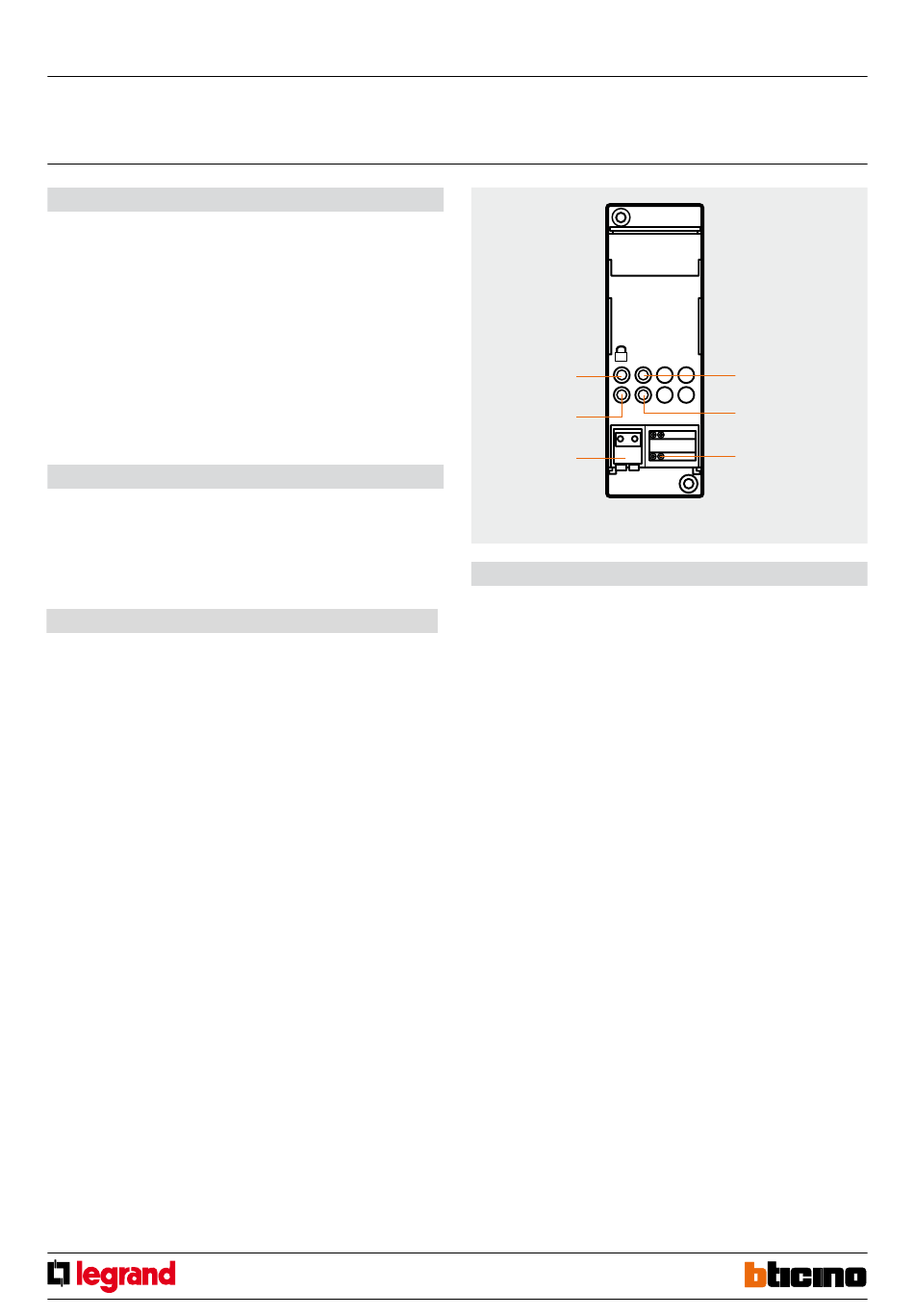

Frontansicht
Legende
1. Taste „DEL" LÖSCHEN
2. Status LED lernen/löschen
3. Konfigurationssteckplätze
4. Busanschlussklemme
5. Status LED - grün Betrieb
- rot Modul gesperrt
1)
6. Taste „sperren"
1)
zum Sperren oder Freigeben Taste jeweils 1 Sekunde
gedrückt halten.
23/02/2016
F420
1
2
3
1
