Micropilot FMR56, FMR57 FOUNDATION Fieldbus

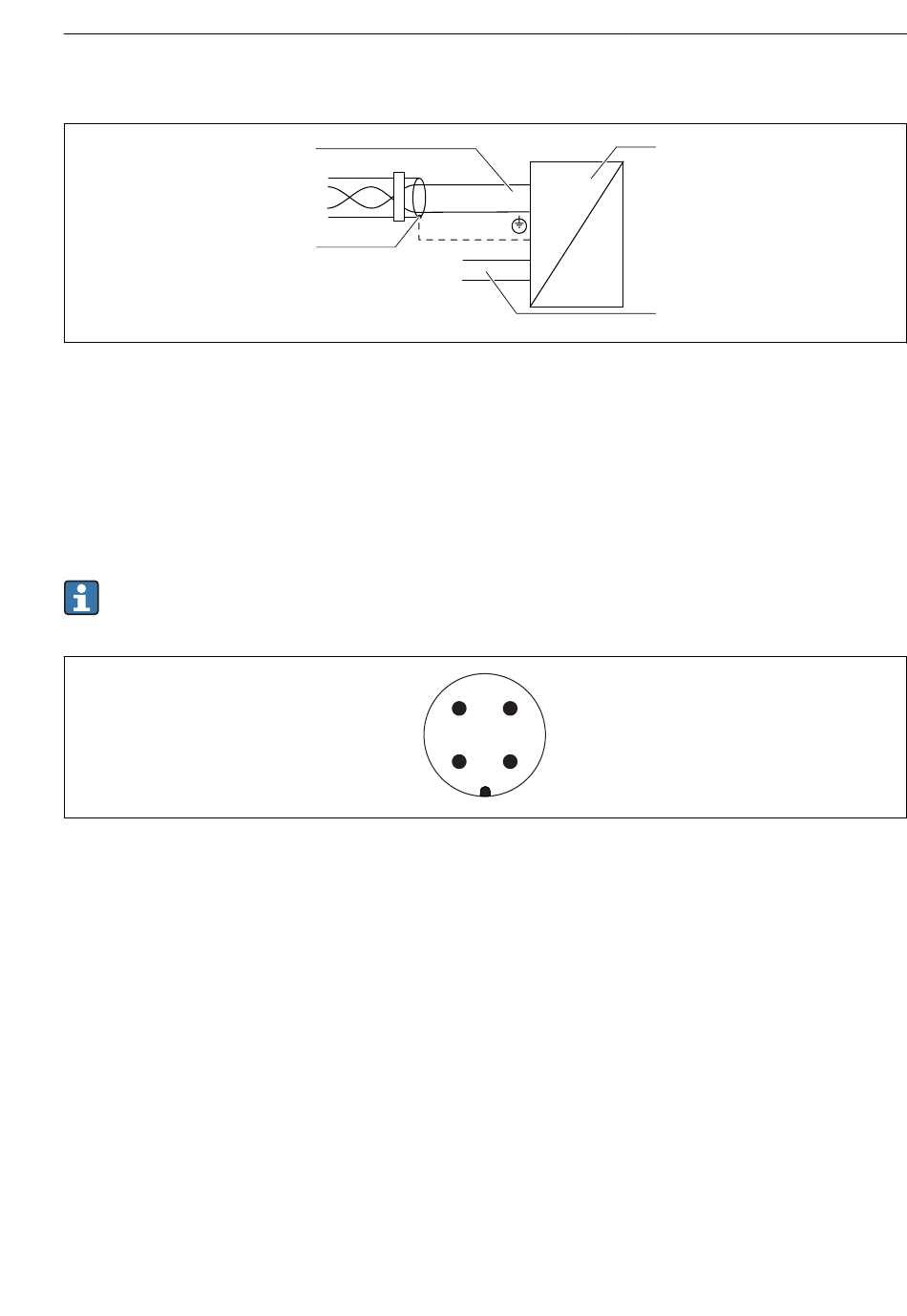

Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus
 9 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus
1 Kabelschirm; Kabelspezifikation beachten
2 Anschluss PROFIBUS PA / FOUNDATION Fieldbus
3 Messgerät
4 Schaltausgang (Open Collector)
6.1.2 Gerätestecker
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um
das Signalkabel anzuschließen.
 10 Pinbelegung Stecker 7/8"
1 Signal -
2 Signal +
3 Nicht belegt
4 Schirm
Endress+Hauser
2
1
1
2
3
+
1
I
-
2
+
Y
3
-
4
4
3
4
Elektrischer Anschluss
