Micropilot FMR56, FMR57 FOUNDATION Fieldbus

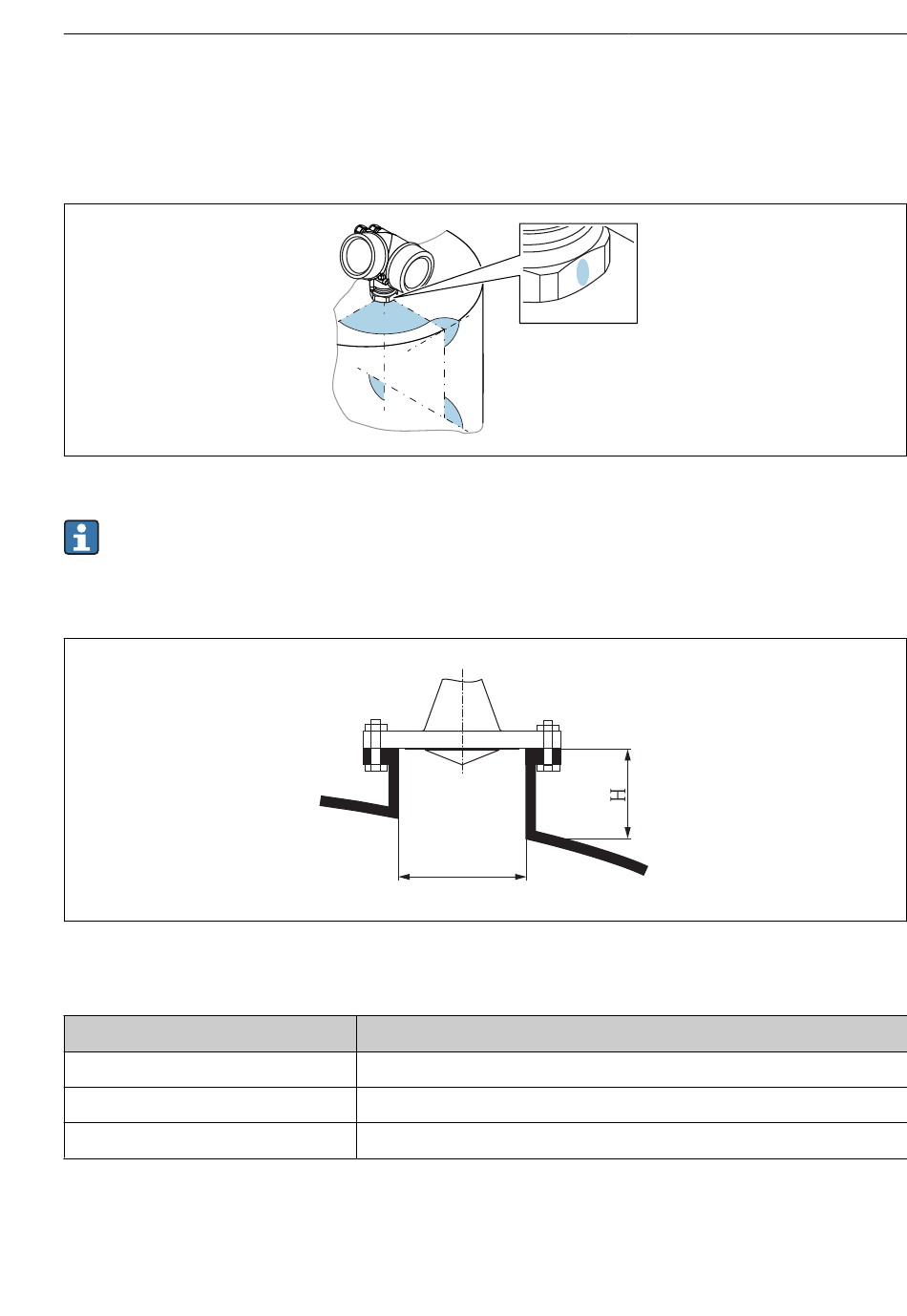

• Antenne senkrecht auf die Produktoberfläche ausrichten.
Optional kann hierzu eine verstellbare Flanschdichtung verwendet werden (Zubehör)
• Zur Ausrichtung befindet sich eine Markierung auf der Durchführung. Diese Markierung
muss so gut wie möglich zur Tankwand ausgerichtet werden.
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen
Strichen bestehen.
Hinweise zum Stutzen
 2 Stutzendurchmesser und -höhe bei Hornantenne mit Überwurfflansch
ØD
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Endress+Hauser
90°
90°
90°
90°
90°
øD
Maximale Stutzenhöhe H
300 mm (11,8 in)
400 mm (15,8 in)
500 mm (19,7 in)
max
Montage
A0019434
A0016868
