Montage
Hinweise zum Einschraubgewinde
Bei Geräten mit Einschraubgewinde muss abhängig von der Antennengröße das Horn
eventuell zunächst demontiert und nach dem Einschrauben wieder montiert werden.
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 60 mm
• Maximal erlaubtes Drehmoment: 60 Nm (44 lbf ft)
5.6.4 Parabolantenne (FMR57)
Ausrichtung
Idealerweise sollte die Parabolantenne senkrecht eingebaut werden. Zur Vermeidung von
Störreflexionen oder zur optimalen Ausrichtung im Behälter kann der Micropilot mit optiona-
ler Ausrichtvorrichtung um 15 ° in alle Richtungen geschwenkt werden.
Hinweise zum Stutzen
• Fall 1: Idealerweise sollte die Parabolantenne komplett aus dem Stutzen ragen (1). Speziell
bei der Verwendung der Ausrichtvorrichtung ist darauf zu achten, dass der Parabolreflektor
aus dem Stutzen / der Decke ragt, um ein Ausrichten nicht zu blockieren.
• Fall 2: Bei Anwendungen mit höheren Stutzen ggf. Parabolantenne komplett im Stutzen
einbauen (2).
Die maximale Höhe des Stutzens ( H
größer als 500 mm (19,7 in) sein. Störkanten im Stutzen sollten vermieden werden.
1

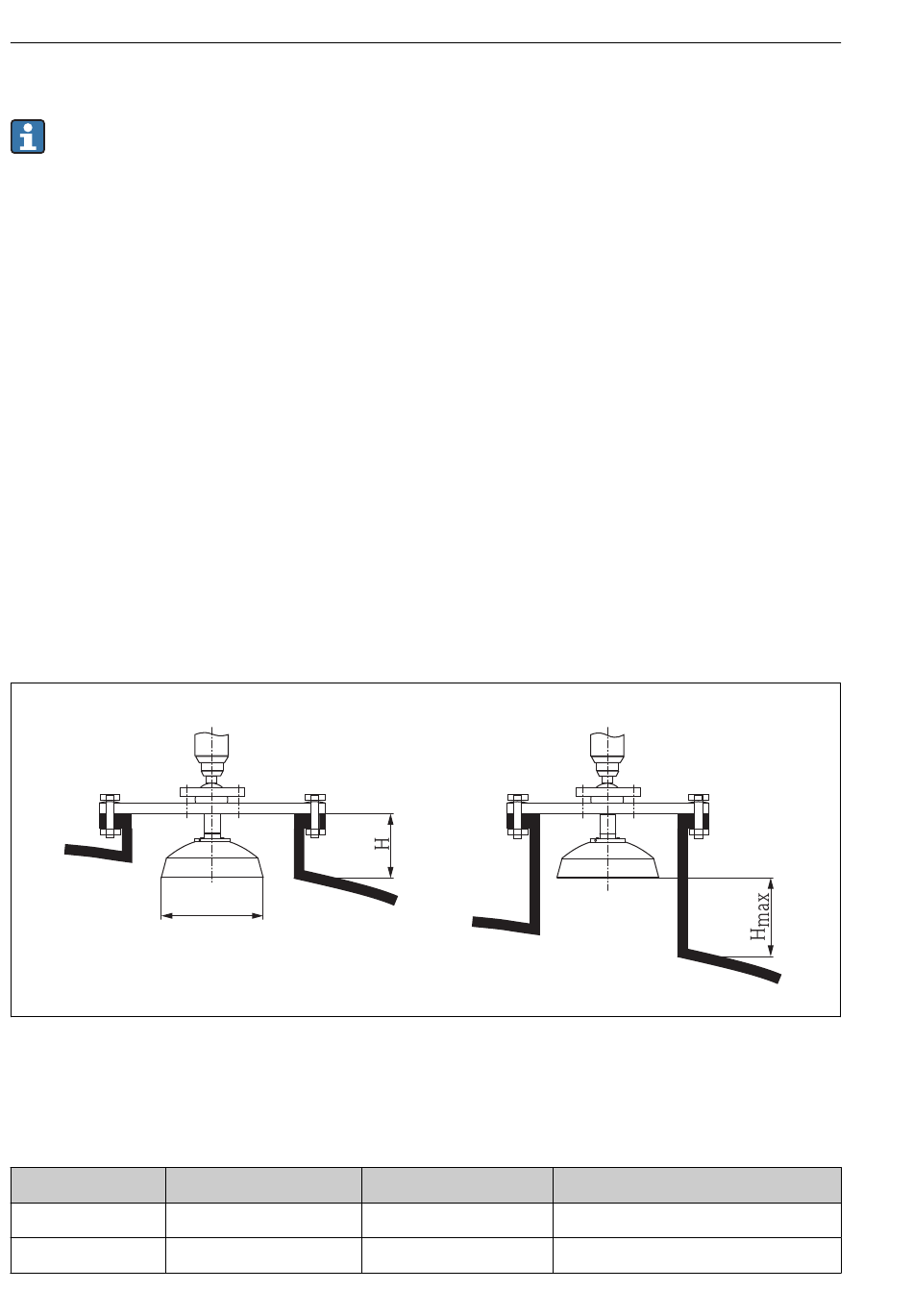

 5 Stutzenmontage Micropilot FMR57 mit Parabolantenne
1 Antenne ragt komplett aus dem Stutzen
2 Antenne befindet sich komplett im Stutzen
Antenne Antennendurchmesser D Stutzenhöhe H für Fall 1 Maximale Stutzenhöhe H
Parabol 200mm/8" 173 mm (6,81 in)
Parabol 250mm/10" 236 mm (9,29 in)
16
max
øD
< 50 mm (1,97 in)
< 50 mm (1,97 in)
Micropilot FMR56, FMR57 FOUNDATION Fieldbus
) bis an den Spiegel der Parabolantenne sollte nicht
2
500 mm (19,7 in)
500 mm (19,7 in)
Endress+Hauser
A0016827
für Fall 2
max
