Service; Sägenkopf - HEBU medical GOLD II Autopsie Gebrauchs- Und Serviceanleitung

Oszillosäge GOLD II Autopsie

11 Service

11.1 Sägenkopf
Zeichnungspositionen beziehen sich auf Abbildung 6
Pos. Stck.
10 1
20 1 Hauptwelle/Schwinge (einteilig)
30 1
40 2 Kopfschraube mit U-Scheibe
50 1
60 1
70 2
Bezeichnung
Kopfgehäuse gold
Gleitlager vorne
Gleitlager hinten
Sicherungsring
Lagerschraube
GOLD II Autopsie
50-60Hz / 220-240 V
HB 8891
E 8810-01GO
E 8810-20/1
E 8810-12
E 8810-13
E 8810-15/1
E 8810-20/2
E 8810-19

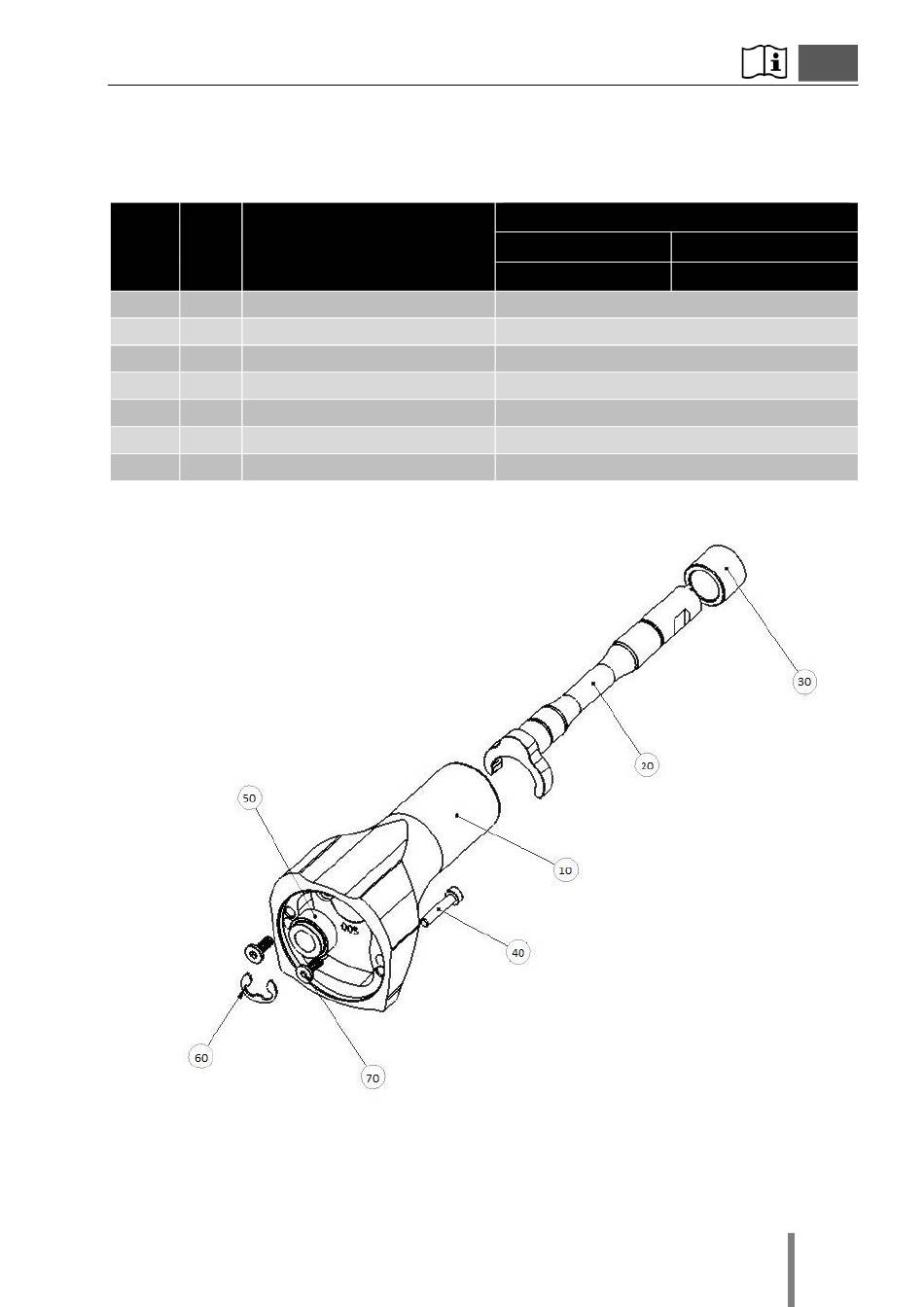

Abbildung 6:
Explosionsansicht des
Sägenkopfes
DE
50-60Hz / 110-120 V
HB 8891V
13
