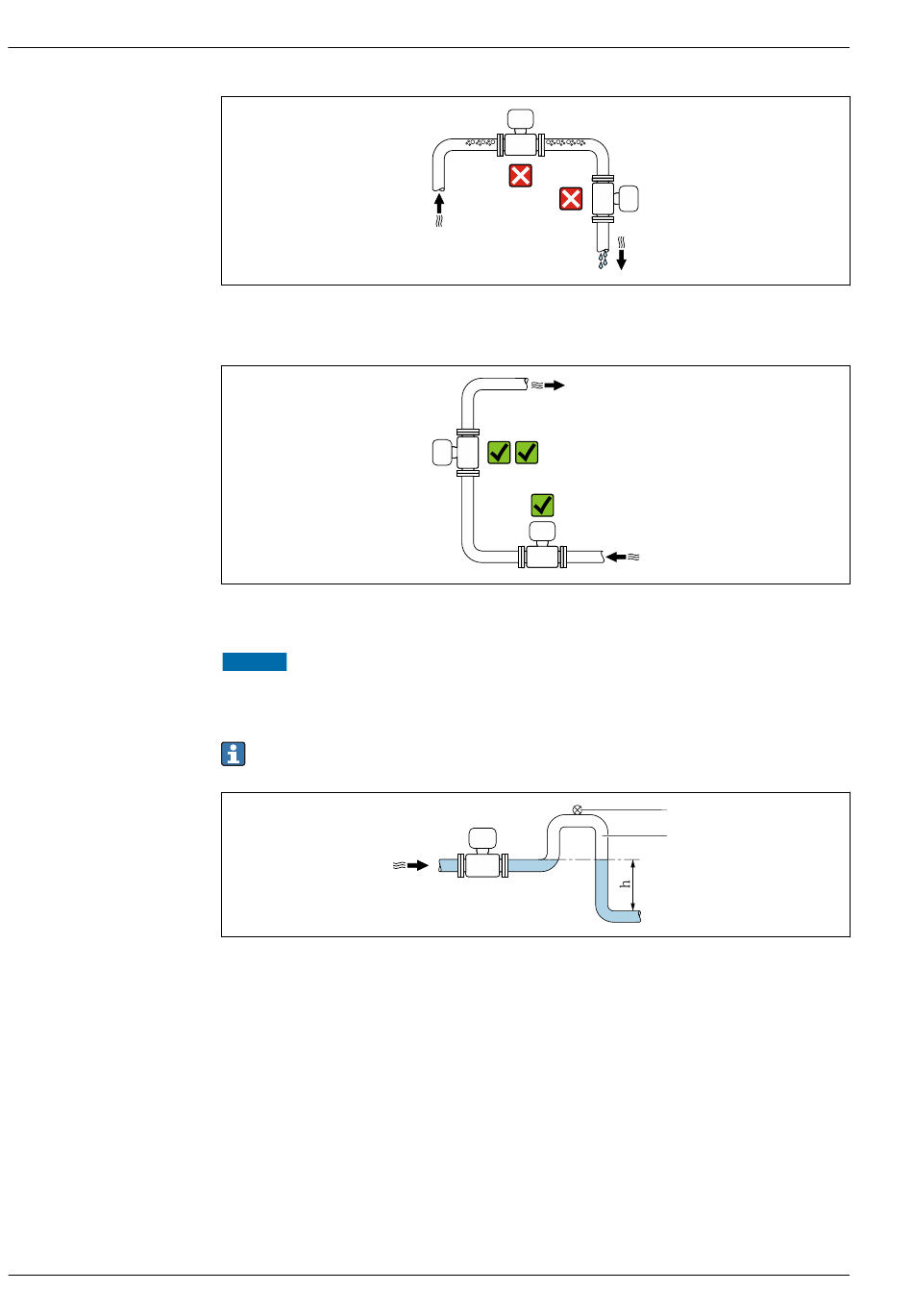

Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Einbau vor einer Fallleitung
HINWEIS
Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
‣
Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen Siphon mit
einem Belüftungsventil einbauen.
Diese Anordnung verhindert ein Abreißen des Flüssigkeitsstromes und Lufteinschlüsse.
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Einbau bei teilgefüllter Rohrleitung
• Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen.
• Der Einbau einer Reinigungsklappe wird empfohlen.
Proline Promag H 500
A0042131
A0042317
1
2
A0028981
