Micropilot FMR51, FMR52 FOUNDATION Fieldbus
Hinweise zum Einschraubgewinde
Bei Geräten mit Einschraubgewinde muss abhängig von der Antennengröße das Horn
eventuell zunächst demontiert und nach dem Einschrauben wieder montiert werden.
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 55 mm
• Maximal erlaubtes Drehmoment: 60 Nm (44 lbf ft)
5.6.2 Hornantenne frontbündig (FMR52)
Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein.

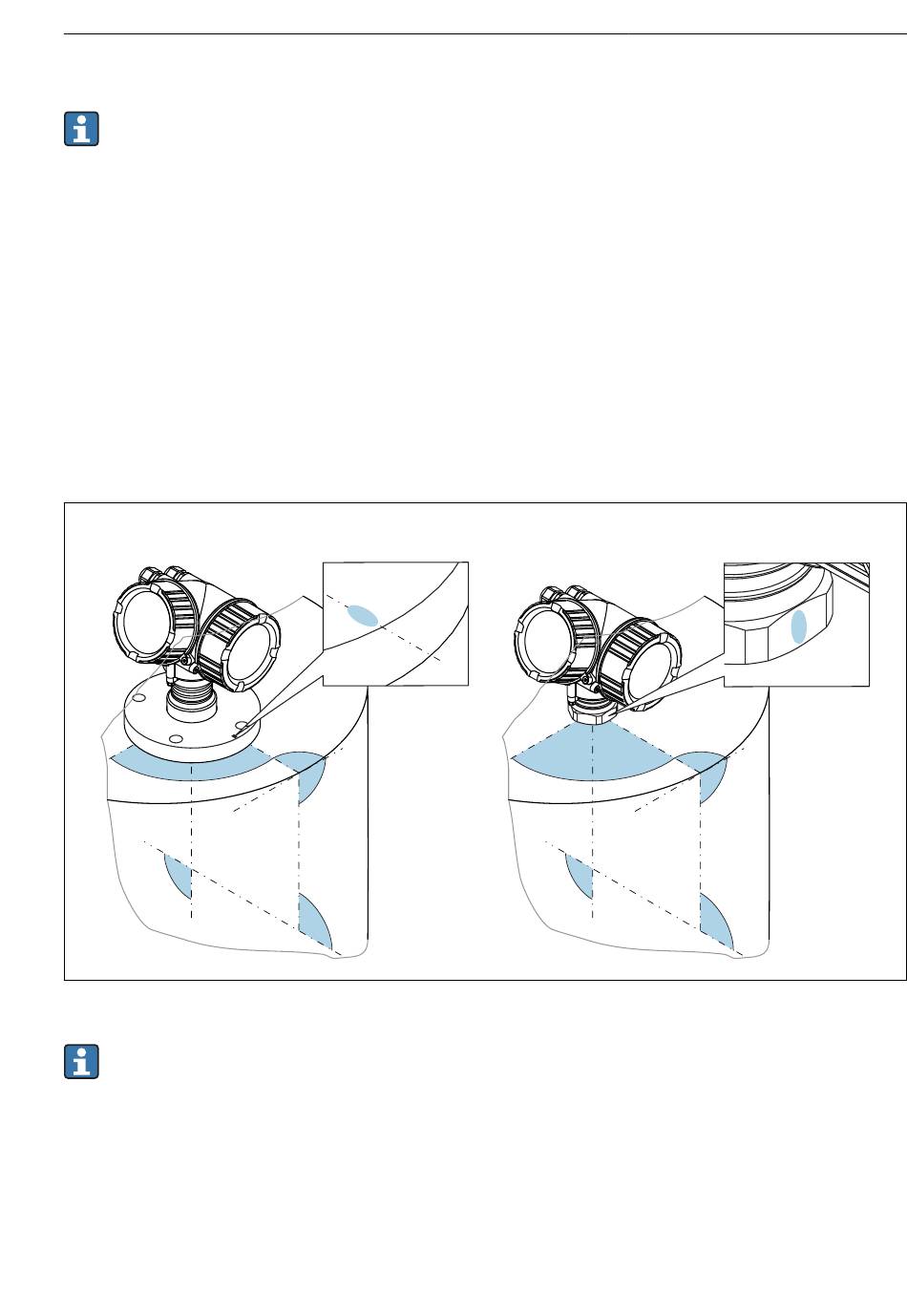

• Zur Ausrichtung befindet sich eine Markierung auf dem Flansch (an einer Stelle zwischen
den Flanschlöchern) oder der Durchführung. Diese Markierung muss so gut wie möglich zur
Tankwand ausgerichtet werden.
A
90°
90°
Je nach Geräteausführung kann die Markierung aus einem Kreis oder aus zwei parallelen
Strichen bestehen.
Endress+Hauser
90°
90°
90°
B
90°
90°
90°
Montage
90°
90°
