Römi®Profi line

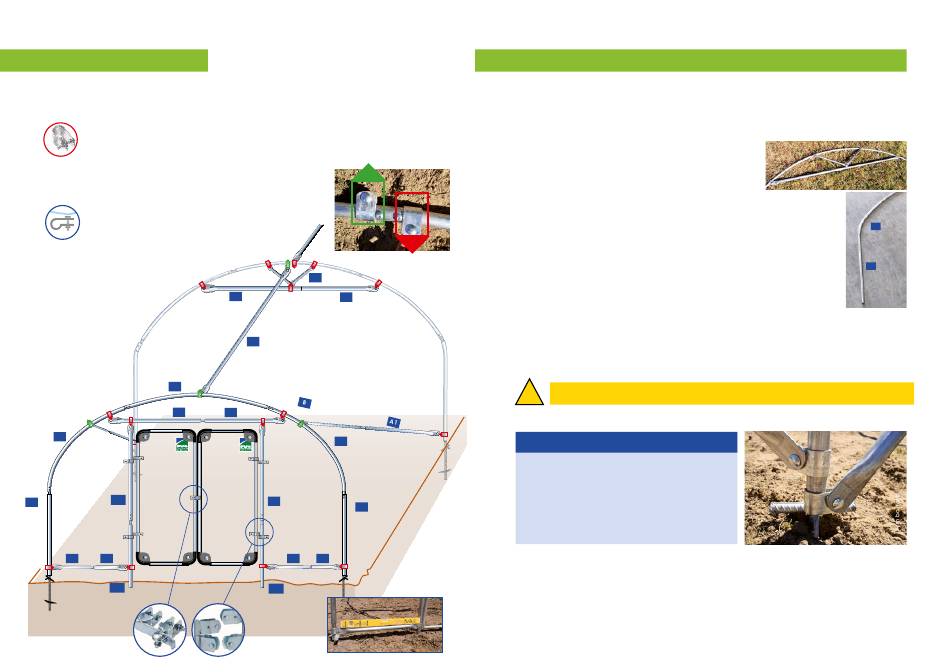

Bogen mit Tür und Windverband
Mittelbögen
• wie Bogen 2 und vorletzter Bogen, nur ohne Strebklemmen für Windverband
Bogen 1 = (mit Tür) = 7 Strebklemmen
Bogen 2 = 8 Strebklemmen
Bogen 3 und Folgebögen/Mittelbögen bis vorletzter Bogen
= 6 Strebklemmen
Strebklemmen erst einfädeln, dann
die Stangen zusammenstecken!
Strebklemmen immer mit der flachen
Seite nach außen (zur Folie) ausrich-
ten. Schraubengewinde zur Folie
abgewandten Seite.
D
B
D
B
D1
H
F
A2
12|28
G
B
C
I
C
D
B
D1
H
F
A2
3
Schritt
Bögen zusammenstecken und Strebklemmen befestigen
• Öffnen Sie zunächst nur ein Bündel der Bogenteile, da die einzelnen Stangen
miteinander gebogen wurden. Nur Stangen eines einzelnen Bündels bilden
zusammen einen Bogen, der in sich nicht verdreht ist. Öffnen Sie nicht weitere
Bündel und vermischen Sie nicht Bogenteile unterschiedlicher Bündel miteinan-
der, da der Bogen möglicherweise in sich verdreht oder S-förmig aussieht.
• Legen Sie die Teile (2x Teil D1 + 3x Teil D + Teil B
+ C + 2x Teil G) für den Bogen in der abgebildeten
Anordnung auf den Boden.
• 2 der 3 Teile D haben eine stärkere Biegung (Knick).
Genau diese zwei Teile D ergeben nach der Verbindung mit den
Teilen D1 die Seitenhöhe des Tunnels von 1,20 m. Das jeweils ver
bleibende dritte Teil D stellt das Mittelstück im First des Tunnel dar.
• Fädeln Sie nun die entsprechende Anzahl an Strebklemmen ein.
Dabei sollten Sie beachten, dass die Strebklemmen richtig ausge-
richtet sind (siehe Explosionszeichnung auf S. 12).
• Strebklemmen immer mit der fl achen Seite nach außen (zur Folie)
ausrichten. Schraubengewinde zur Folie abgewandten Seite.
• Wenn alle Strebklemmen in richtiger Anzahl und Anordnung ein-
gefädelt wurden, können Sie die Teile für die Bögen (Teil D), die
Querpfette (Teil B und C nicht um 90° verdreht) und die V-Verstrebung (Teil G),
miteinander verschrauben. Ziehen Sie die Schrauben zunächst nur handfest an,
erst nach dem Ausrichten (Schritt 6) sollten diese dann fester angezogen werden.
4
Schritt
!
WARNUNG!
UNFALLGEFAHR! Achten Sie immer auf den sicheren Stand der Leitern.
Hinweis:
Das fl ache, gequetschte Ende der jeweili-
gen Stange muss auf der fl achen Seite der
Strebklemme montiert werden.
Merke: fl ach auf fl ach.
Schraubgewinde zur Folie abgewandten Seite.
Stellen Sie die Bögen auf die vertikalen Zapfen der Bodenanker auf.
• Nun verbinden Sie die Bögen längs miteinander, indem Sie jeweils eine Firststange
(Teil I) mittig an den oberen Strebklemmen am höchsten Punkt des Bogens befestigen.
• Sollten Sie nach dem Zusammenbau den Eindruck haben, dass ein Bogen in sich ver-
dreht ist oder S-förmig aussieht, tauschen Sie die Teile D eines Bogens untereinander
– das Mittelstück bleibt dabei an der zuvor festgelegten Stelle.
D
D1
13|28
