Relaisausgang; Stromeingang - Endress+Hauser Proline Promass H 300 Betriebsanleitung

Proline Promass H 300 HART
Endress+Hauser
1

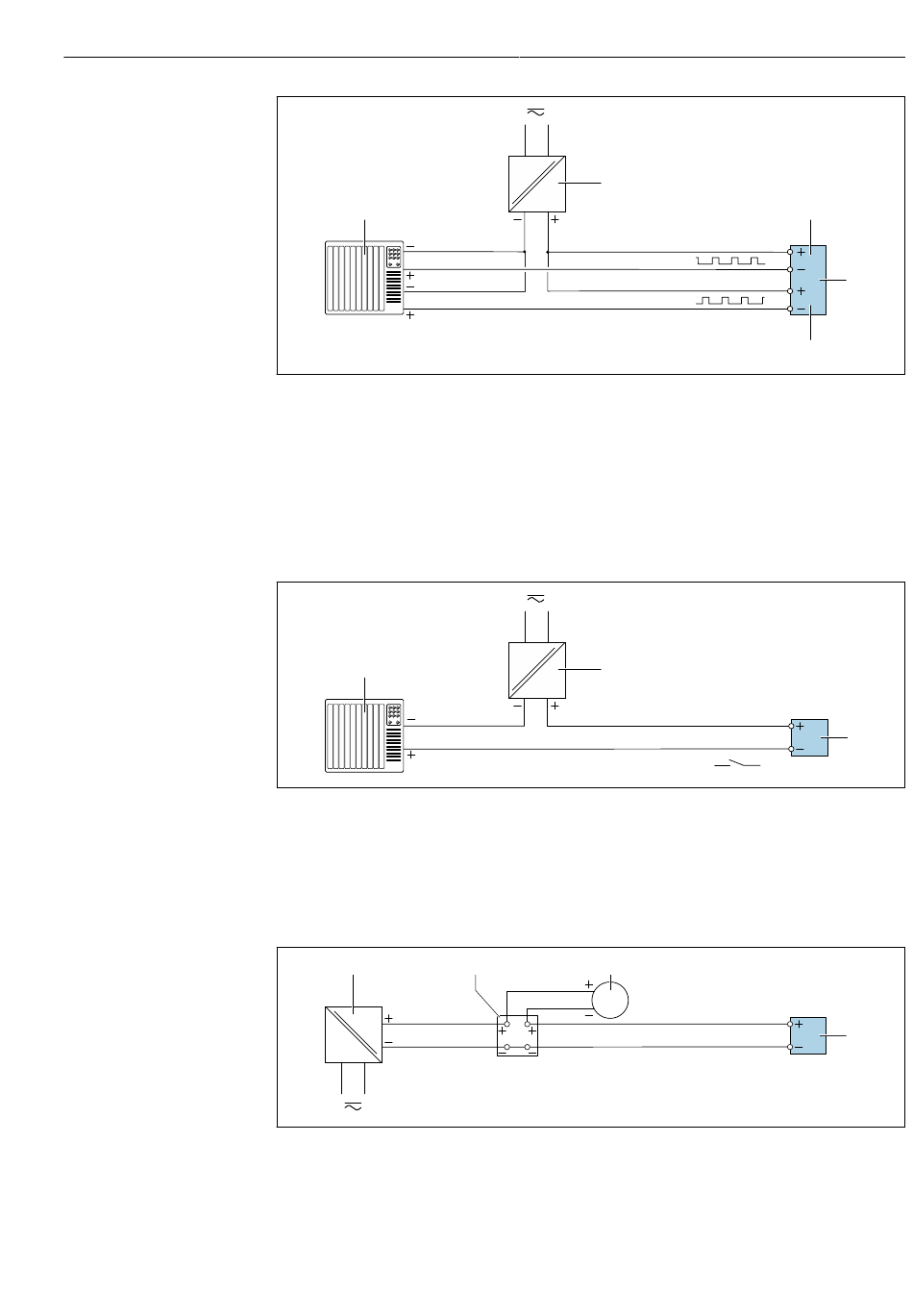

 19 Anschlussbeispiel für Doppelimpulsausgang (passiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Wider-
stand)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  186
4 Doppelimpulsausgang
5 Doppelimpulsausgang (Slave), phasenverschoben

Relaisausgang

1
 20 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  187

Stromeingang

1
 21 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Klemmenkasten
3 Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
2
2
2 3
Elektrischer Anschluss
4
3
5
A0029279
3
A0028760
4
A0028915
41
